一、命令概述

    天花板是一座建筑物室内顶部表面的地方，是对装饰室内屋顶材料的总称。在室内设计中，天花板可以写画、油漆美化室内环境及安装吊灯、光管、吊扇、开天窗、装空调，改变室内照明及空气流通的效用。

    二、使用技巧

    1、位置：“建筑”选项卡→“构建”面板→“天花板”命令

    2、天花板的分类：“基本天花板”和“复合天花板”

    图1

    3、天花板的创建方法：“自动创建天花板”“绘制天花板”

    3.1、自动创建天花板创建方法：

    第一步：选择天花板命令

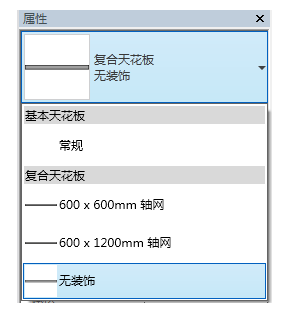

    第二步：选择天花板的类型：“基本天花板”“复合天花板”

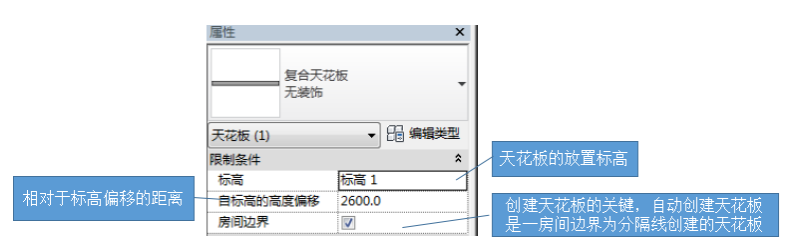

    第三步：选择天花板的放置标高和先对于标高偏移的高度

    图2

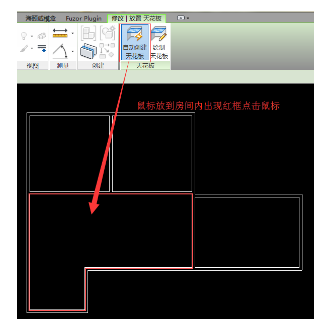

    第四步：选择要创建天花板的位置创建天花板

    图3

    3.2、“绘制天花板”的创建方法：前三步方法与自动创建天花板的方法一样。

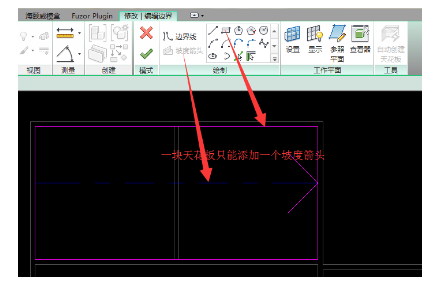

    第四步：在“修改”选项卡下的“绘制”面板里“边界线”下的各种工具画天花板的边界线添加坡度箭头。

    图4

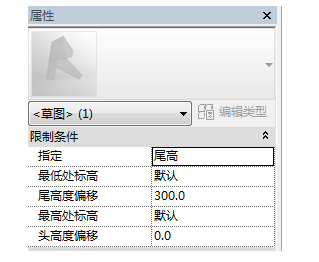

    第五步：点击草图模式下的坡度箭头，在属性栏中设置坡度箭头的属性。

    图5

    属性设置好之后点击对勾即可完成天花板的创建。

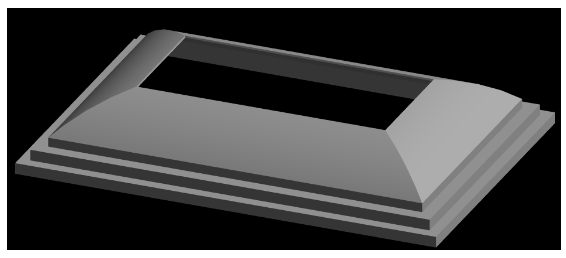

    4、但是在平时的生活中不仅仅只有单坡度和平的天花板，可能还有其他很多异形的天花板

    图6

    像上面这种的天花板就需要自己建天花板的族了。
