如何在AutoCAD中绘制图框和标题栏

AutoCAD是一款广泛应用于工程设计和制图的软件。作为绘图工具，它能够帮助用户创建和编辑各种类型的图纸。绘制图框和标题栏是AutoCAD中非常重要且常用的功能。下面将介绍如何在AutoCAD中绘制图框和标题栏。

步骤一：创建图框

1. 打开AutoCAD软件并选择一个你想要绘制图框的图纸。

2. 在AutoCAD的命令栏中输入“-layout”，回车后选择“创建布局”。

3. 在弹出的新窗口中，选择“空白布局”并点击“确定”。

4. 在布局界面上右键点击鼠标，选择“布局设置”。

5. 在弹出的“布局设置”窗口中，选择“打印机与纸张”选项卡，点击“添加新纸张”。

6. 在“页面设置”窗口中，填写纸张尺寸、图框边界等信息，并点击“确定”保存更改。

7. 在布局界面上画出图框的边界，可使用直线、矩形等绘图工具绘制出图框的轮廓。

步骤二：添加标题栏

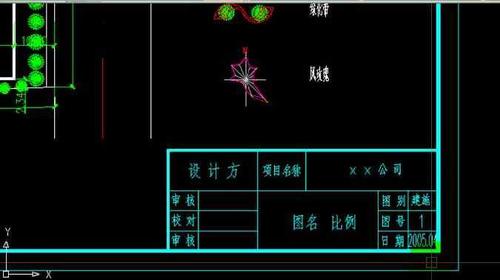

1. 在图框的上方或者其他位置绘制一个长方形，作为标题栏的背景。

2. 在标题栏的中心位置或者其他适当的位置写入标题信息。可以使用AutoCAD的文本工具进行文字输入。

3. 可根据需要在标题栏上方或者下方添加其他必要的信息，如公司名称、项目名称、图号等。

步骤三：保存并应用图框和标题栏

1. 在AutoCAD的命令栏中输入“-layout”，回车后选择“页面设置管理器”。

2. 在“页面设置管理器”窗口中，选择“当前布局”。

3. 在右侧的属性窗口中选择“打印样式表”并点击“设置当前”。

4. 点击“确定”保存设置。

5. 在布局界面上右键点击鼠标选择“完成布局”。

6. 在弹出的“完成布局”窗口中选择“保存并关闭”。

以上就是在AutoCAD中绘制图框和标题栏的步骤。通过按照这些步骤进行操作，你可以轻松地创建出精美的图纸，并为其添加图框和标题栏。这将有助于提高工程设计和制图的效率和专业性。
