【技术要点】如何填充墙截面

在项目中，经常会选用截面的填充来表示某一种墙体，下面介绍方法

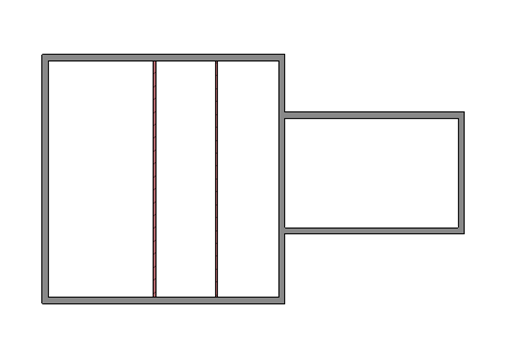

首先使用剪力墙绘制几面墙出来，为了区别，在中间用普通墙绘制了两面墙，如图。

接下来，要将使用剪力墙绘制的墙体的截面全部改成黑色（图中的截面填充色为灰色）

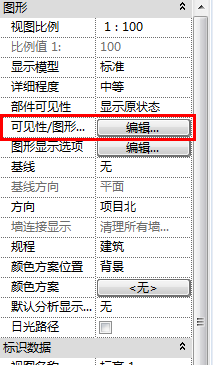

我们要对这层的图形可见进行设置，如图。

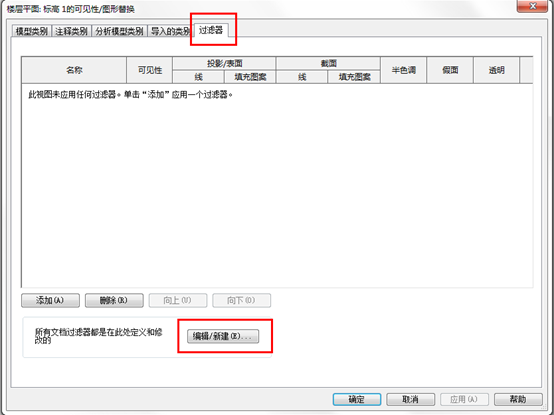

选择最后的过滤器，进行编辑/新建。如图。

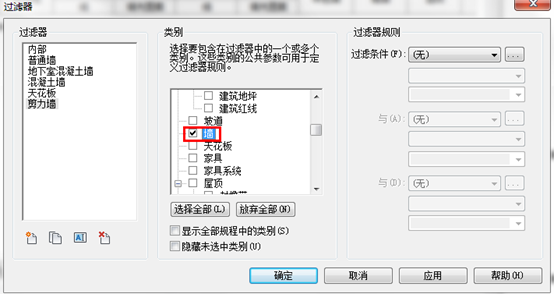

首先我们要新建一个名称为剪力墙，并设置其族类别为墙，如图。

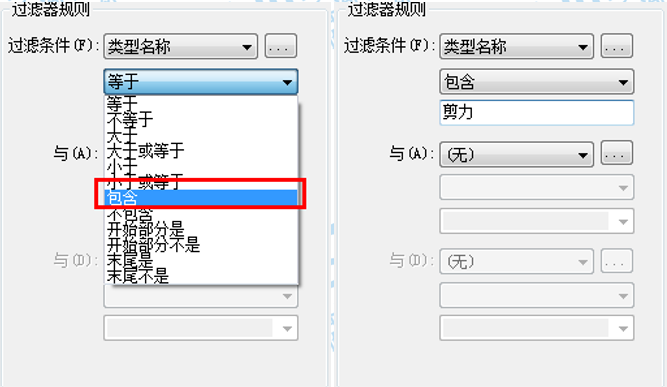

设置完成之后点击确定，然后将过滤田间选择为类型名称，进行包含过滤，过滤名称改为“剪力”，这个过程确定了过滤的条件是将类型名称中包含“剪力”的所有类型过滤出来，如图

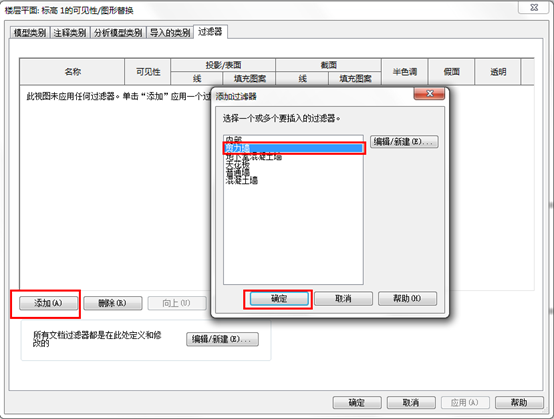

完成之后，需要将刚设置好的剪力墙添加到过滤器中，如图。

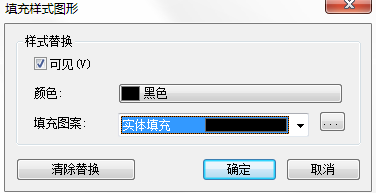

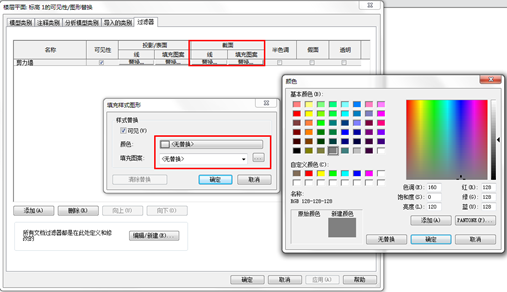

确定之后，对截面进行相关设置。如图

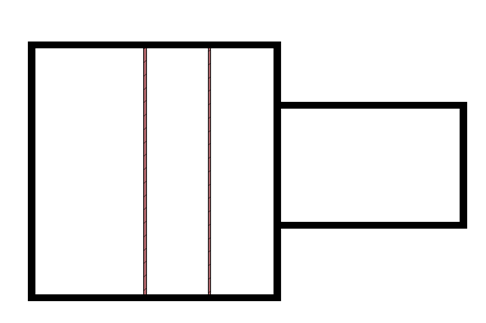

设置完成后，如图所示，使用剪力墙绘制的墙体的截面填充全部为黑色。
