CAD教程 | 如何绘制AutoCAD中的角度线

发布于:2024-09-30 11:49:09
117人 分享

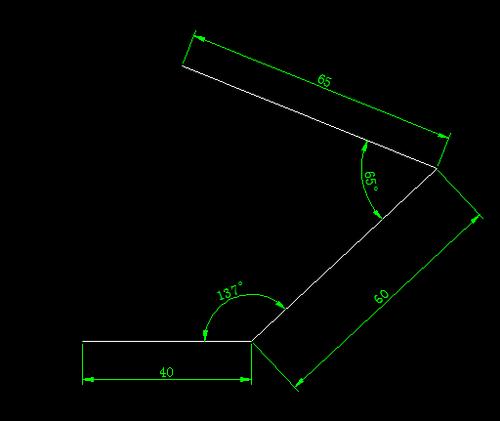

本文将介绍如何在AutoCAD中绘制角度线。角度线是一种用来测量和表示两条线之间的角度的图形元素。它通常由一条起始线和一个表示角度大小的弧组成。在AutoCAD中,我们可以使用不同的方法和工具来创建和编辑角度线,以满足我们的设计需求。

如何绘制AutoCAD中的角度线 - BIM,Reivt中文网

步骤一:启动AutoCAD并打开绘图

首先,启动AutoCAD软件并打开一个新的绘图文件。你可以使用命令行输入“NEW”来创建一个新文件,或者点击AutoCAD界面上的“新建”按钮。在打开的绘图文件中,你可以选择合适的图层和绘图单位。

如何绘制AutoCAD中的角度线 - BIM,Reivt中文网

步骤二:绘制起始线

在AutoCAD中,我们可以使用直线工具来绘制起始线。你可以在绘图界面的绘图工具栏中找到直线工具。点击该工具后,你需要指定起始点和终点来绘制一条直线。你可以输入具体的坐标值,或者使用鼠标点击来确定起始点和终点的位置。绘制好起始线后,你可以使用“移动”命令来调整起始线的位置和长度。

步骤三:绘制角度标记

在绘制好起始线后,我们需要添加一个角度标记来表示角度的大小。在AutoCAD中,我们可以使用“角度”命令来创建角度标记。你可以在命令行中输入“ANGLE”来启动该命令,或者使用AutoCAD界面上的绘图工具栏中的“角度”工具。

步骤四:选择起始线和角度大小

在使用“角度”命令后,AutoCAD会提示你选择起始线。你可以使用鼠标点击来选择起始线,或者输入起始线的编号。选择好起始线后,AutoCAD会要求你输入角度大小。你可以直接输入角度数值,或者使用鼠标点击来指定角度大小。

步骤五:编辑角度线

在绘制好角度线后,我们可以对其进行进一步的编辑。AutoCAD提供了多种工具和命令来编辑角度线。你可以使用“移动”命令来调整角度线的位置,使用“拉伸”命令来调整角度线的长度,使用“旋转”命令来改变角度线的方向等。你还可以调整角度标记的样式和大小,以满足你的设计需求。

步骤六:保存和关闭绘图文件

在编辑完角度线后,你可以使用“保存”命令来保存绘图文件。你可以在命令行中输入“SAVE”来保存文件,或者点击AutoCAD界面上的“保存”按钮。保存完文件后,你可以使用“关闭”命令来关闭绘图文件,或者点击AutoCAD界面上的“关闭”按钮。

在本文中,我们介绍了在AutoCAD中绘制角度线的步骤和方法。通过使用直线工具绘制起始线,使用角度命令创建角度标记,选择起始线和角度大小,以及使用编辑命令对角度线进行调整,我们可以轻松绘制和编辑角度线。希望这篇文章对你在AutoCAD中绘制角度线有所帮助。
