大家好！今天本文给给大家讲一下Revit中族编辑器中“放样融合“功能的用法，我们可以把这个功能理解为放样+融合的一个功能。

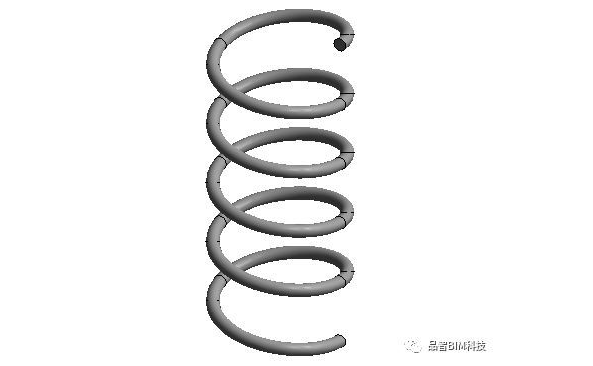

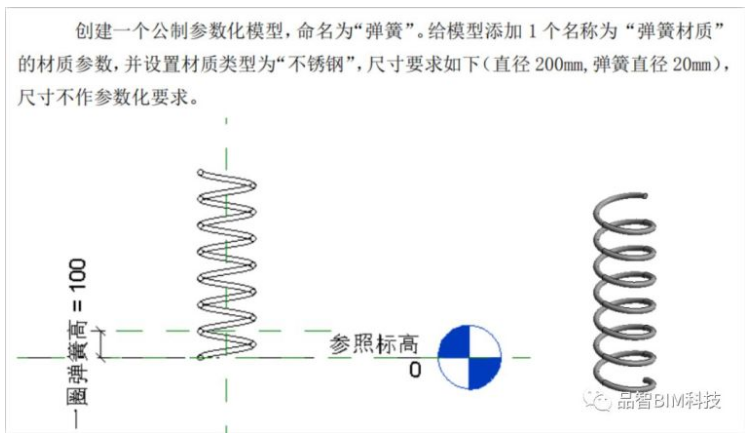

    今天就用一个弹簧的模型给大家讲讲这个功能的用法，先看图：

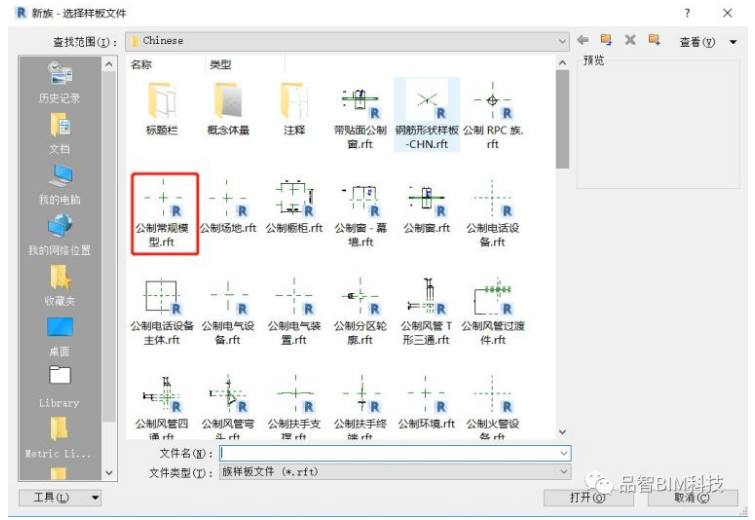

    做这个模型首先我们得新建一个族选择”公制常规模型“族样板。

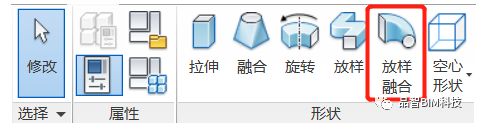

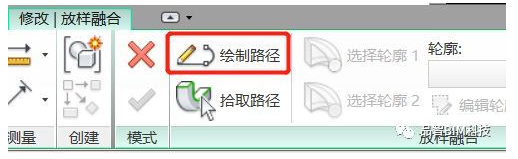

    进入软件界面后选择放样融合命令，选择绘制路径使用圆心端点弧方式绘制半径为100的1/2圆作为放样融合的路径：

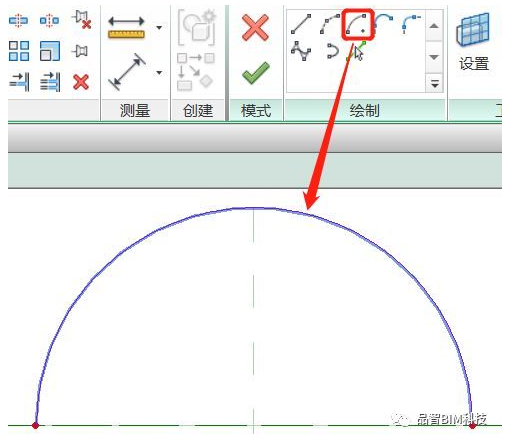

    圆心端点弧方式绘制路径：

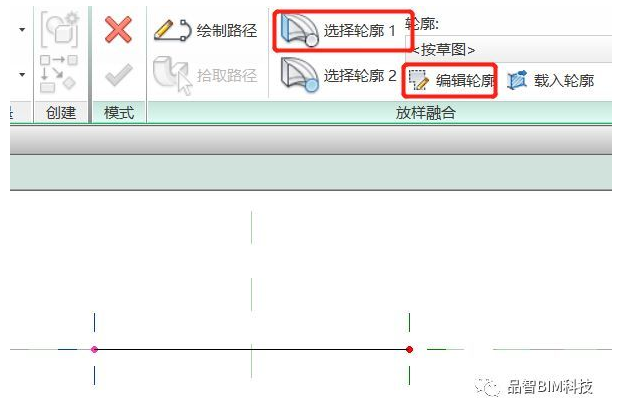

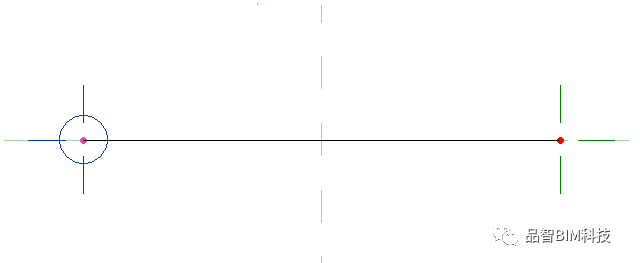

    完成后在前立面分别绘制轮廓1和轮廓2：

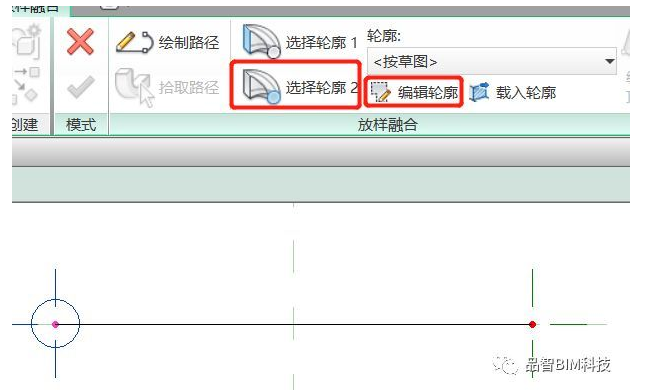

    绘制轮廓2：

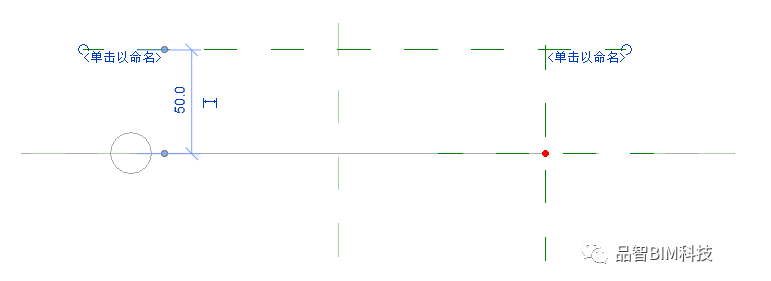

    做一个参照平面如下图：

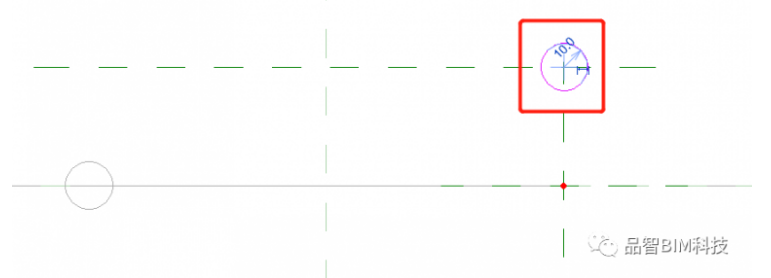

    绘制轮廓2截面：

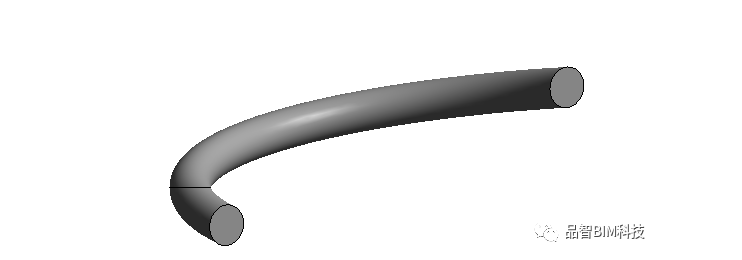

    完成后如下图：

    然后通过复制/镜像和阵列就可以将整个弹簧做出来，如下图：

    这个就是软件中放样融合的用法，不知道你学会了吗？
