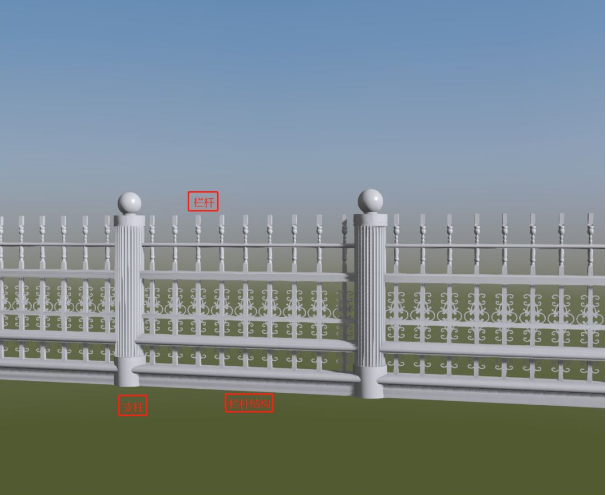

    首先简单介绍一下revit中的栏杆其实是有三部分的族组成，分别是：支柱，扶栏结构，栏杆，所以要灵活的运用栏杆命令绘制需要的构造，最少要新建三个族。

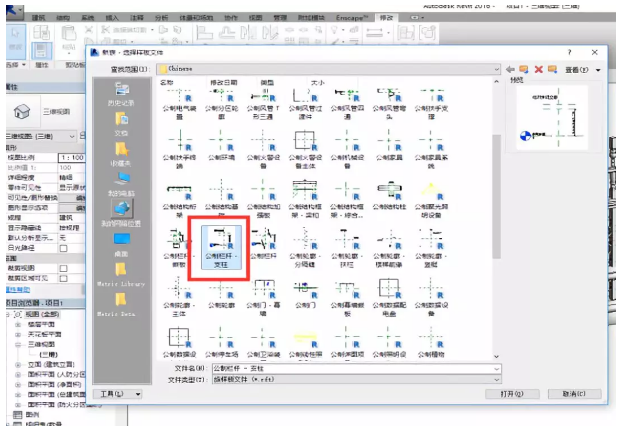

    第一步：绘制支柱族

    用“公制栏杆-支柱”族样板绘制围墙支座，将其命名为支柱

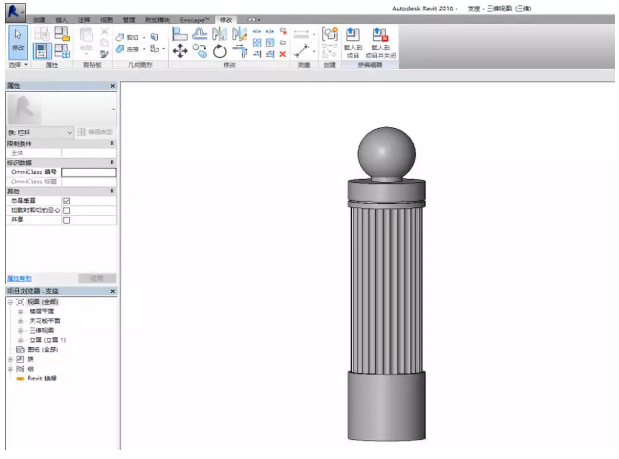

    第二步：绘制支柱形状

    用族样板里的创建命令生成你需要的支柱形状

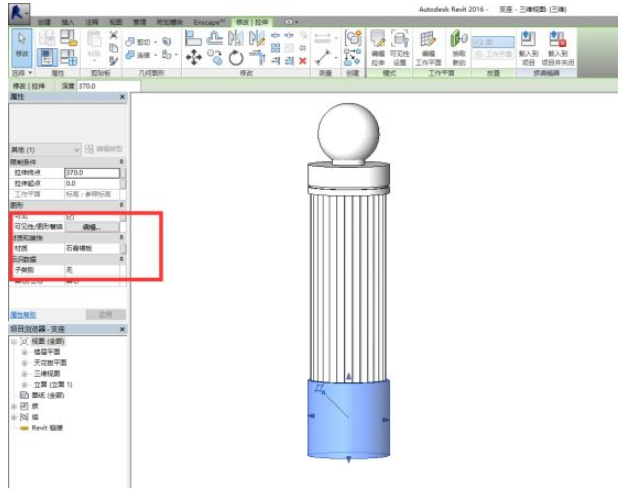

    第三步：赋予材质

    添加合适的材质

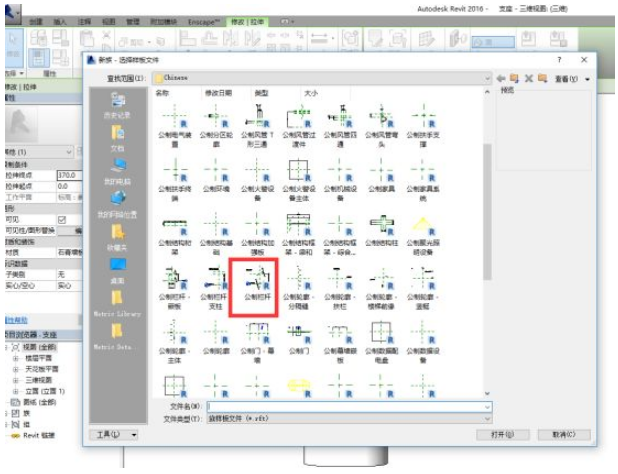

    第四步：绘制栏杆族

    用“公制栏杆”族样板创建栏杆族，命名为中式宝龄栏杆

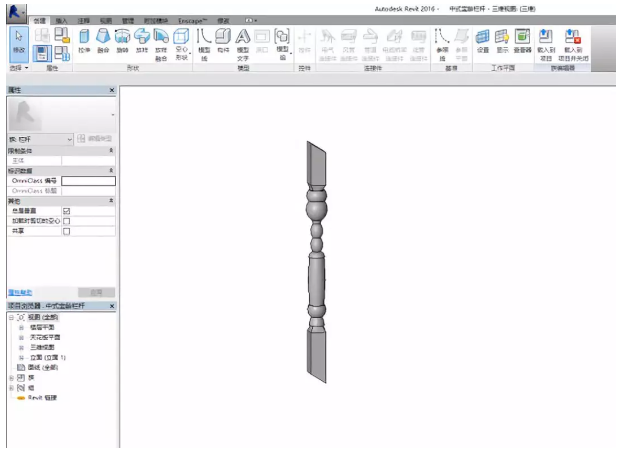

    第五步：绘制形状，赋予材质

    创建需要的形状，赋予合适的材质

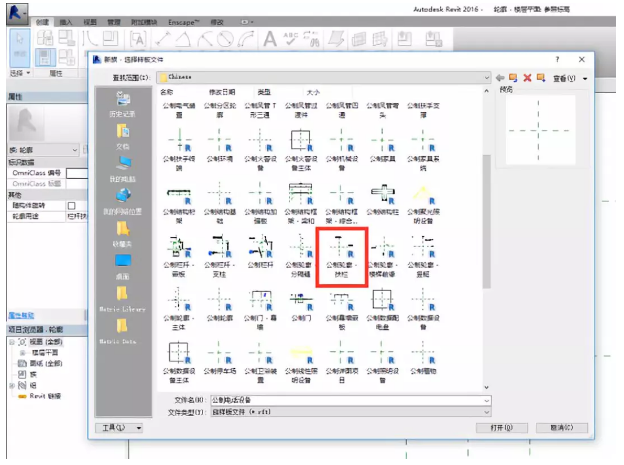

    第六步：绘制扶栏族

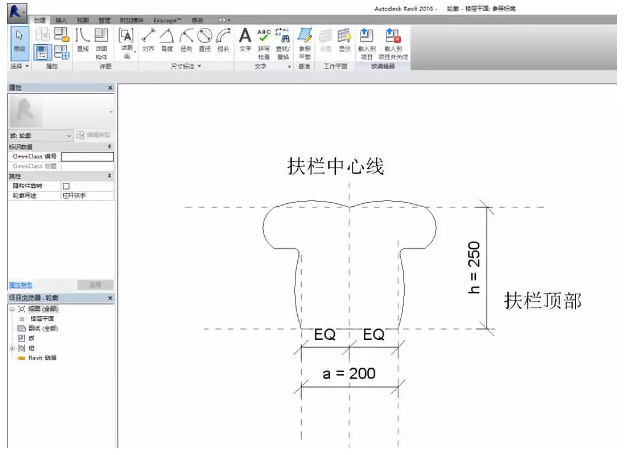

    用“公制轮廓-扶栏”族样板，创建扶栏相对应的轮廓。

    第七步：新建建筑样板，载入三个族

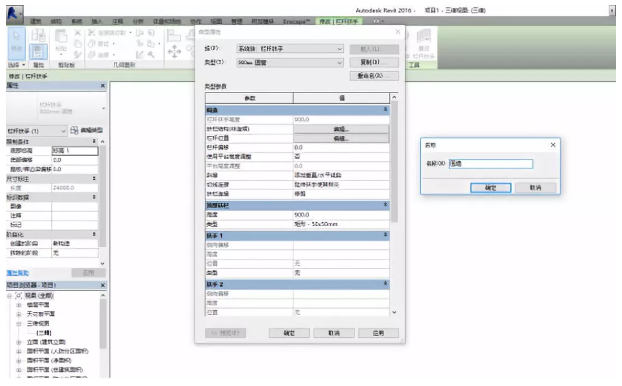

    用建筑样板新建一个项目。选择栏杆命令，复制一个类型命名为围墙，并将之前做的三个族载到项目中。

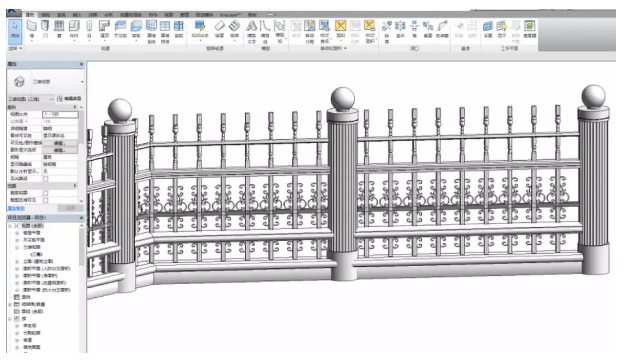

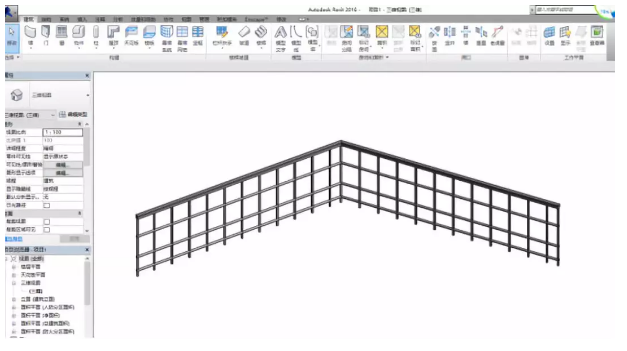

    第八步：绘制一段栏杆

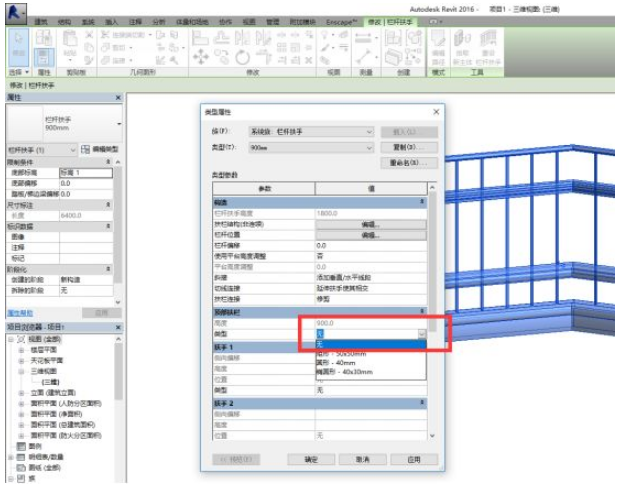

    第九步：选中编辑，将顶部扶栏改为“无”

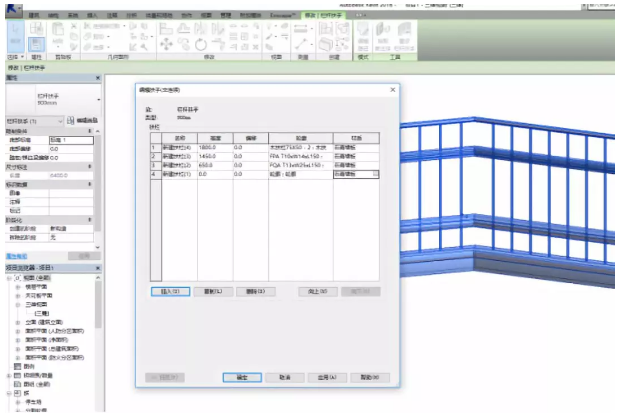

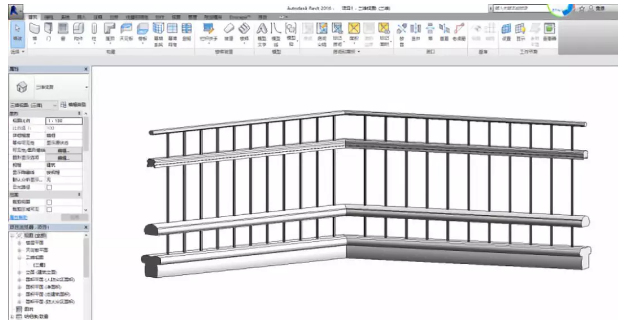

    第十步：编辑顶部扶栏，编制好材质。

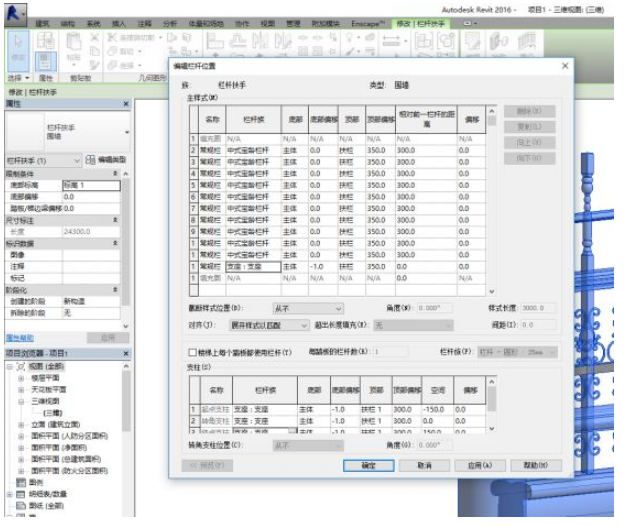

    第十一步：编辑栏杆位置

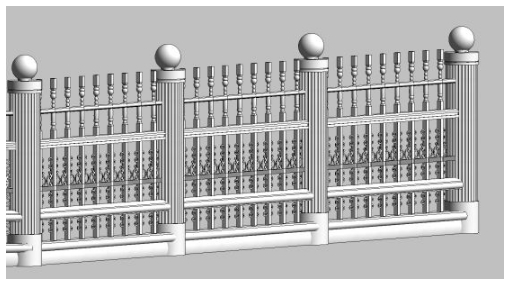

    第十二步：完成编制

    看到这，是不是觉得REVIT很炫酷，其实今年我没有什么好炫的，真的，除了会了一点点REVIT，其他真的没有了。

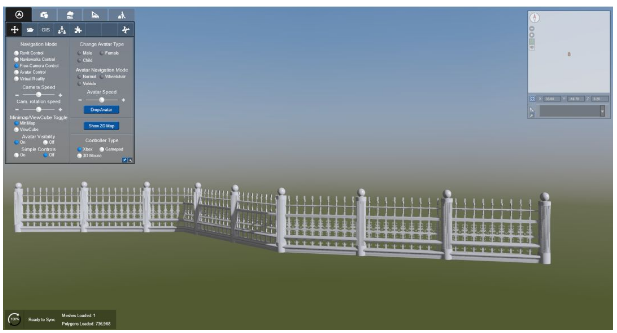

    最终的效果图
