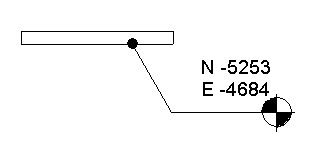

将高程点坐标添加到图形以报告项目中点的“北/南”和“东/西”坐标。

所报告的目标相对于共享坐标系。

1. 单击“注释”选项卡 “尺寸标注”面板 （高程点坐标）。

2. 在“类型选择器”中，选择要放置的高程点坐标的类型。

3. 在选项栏上，选中或清除“引线”。 如果选中了“引线”，可以选择“水平段”，以在高程点引线中添加一个折弯，这项操作是可选的。

4. 除了要显示高程点坐标外，如果还要显示高程，请执行下列操作：

1. 在属性选项板上，单击 （编辑类型）。

2. 在“文字”下，选择“包括高程”。

5. 选择图元的边缘或选择地形表面上的点。 将光标移动到可以放置高程点坐标的图元上方时，高程点坐标值会显示在绘图区域中。

6. 如果要放置高程点坐标，请执行下列操作：

• 如果不带引线，单击即可放置。

• 如果带引线，请将光标移到图元外的位置，然后单击即可放置高程点坐标。

• 如果带引线和水平段，请将光标移到图元外的位置。 单击一次放置引线水平段。再次移动光标，然后单击以放置高程点坐标。

7. 要完成该操作，请按 Esc 键两次。

如果放置高程点坐标之后再选择它，可以使用拖曳控制柄来移动它。如果删除参照的图元或关闭其可见性，则将会删除高程点坐标。

若要修改高程点的外观，请选择该高程点并修改其属性。
