若要生成包含图形信息的明细表，可以在模型中将图像与图元关联。

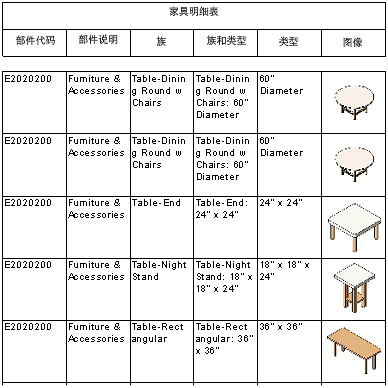

可与图元相关联的图像包含导入到模型的图像，以及通过将模型视图（例如三维或渲染视图）保存到项目所创建的图像。 如果包含在明细表定义中，图像会显示在图纸上放置的明细表视口中。 明细表视图本身包含图像名称，而不是图像。 以下示例显示了图纸上带图像的家具明细表。

对于系统族，例如墙、楼板和屋顶，可以编辑模型中图元的“图像和类型图像”参数，以将图像与实例或族类型相关联。

对于可载入的族，编辑模型中的“图像”属性可以将图像与可载入族的实例相关联。 若要更改与族类型关联的图像，必须在“族编辑器”中打开该族，编辑族的“类型图像”属性，然后将族重新载入到模型中。

对于钢筋形状族，可在“族编辑器”中打开该族，修改“钢筋形状参数”对话框（族类型）中的“形状图像”类型属性并重新加载族来管理与族关联的图像。 “形状图像”属性与钢筋形状组关联。 更改模型中钢筋图元的指定形状，也会更改“形状图像”。

“图像”和“类型图像”属性归类在“属性”选项板和“类型属性”对话框的“标识数据”下。 “形状图像”归类在“构造”下。
