使用“显示隐藏线(按图元)”工具显示当前视图中被其他图元遮挡的模型图元和详图图元。
“显示隐藏线(按图元)”工具提供了当前视图中各个图元的图形显示替换。 可以在包含“隐藏线”子类别的图元上使用该工具。
注： “显示隐藏线(按图元)”工具不适用于：
透视图。
“显示隐藏线”视图参数设置为“全部”或“无”的视图。 （必须设置为<按规程>。）
链接模型中的图元
“规程”参数设置为“电气”、“机械”或“管道”的视图。

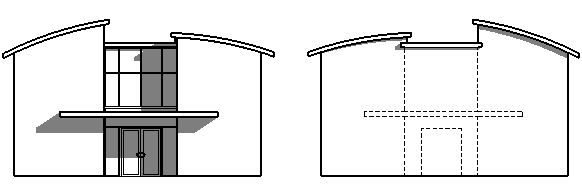

例如，假设在南立面视图中有一个入口，而您希望在北立面视图中使用隐藏线显示该入口的轮廓。
打开一个您要在其中显示被遮挡图元隐藏线的视图。
（如有需要）若要在“属性”选项板中显示视图属性，在视图的空白区域单击鼠标右键，然后单击“属性”。
在“属性”选项板上，对于“显示隐藏线”，选择“<按规程>”。
注： 只有在“显示隐藏线”视图参数设置为“<按规程>”时，使用“显示隐藏线(按图元)”工具指定的隐藏线才会显示。
在视图控制栏上，单击“视觉样式: 线框”。
线框样式允许您选择要显示的隐藏图元。
单击“视图”选项卡
“图形”面板
（显示隐藏线(按图元)）。（可选）若要显示多个图元的隐藏线，请在“选项栏”上选择“多重选择”。
选择隐藏了另一个图元的图元。
选择一个或多个被遮挡的图元。
在视图控制栏上的“视觉样式”中，选择除“线框”以外的其他样式。
这些图元被遮挡的边和线将显示为隐藏线。
（可选）若要反转此工具的效果，请将视觉样式修改为“线框”，然后单击“视图”选项卡
“图形”面板
（删除隐藏线(按图元)）。接下来，选择将会隐藏被遮挡图元的图元，再选择被遮挡的图元，然后重新修改视觉样式。
单击“修改”，以便退出“隐藏线”工具。
若要更改用于在项目中显示隐藏线的样式，请使用“对象样式”对话框。
若要更改仅用于在该视图中显示隐藏线的样式，请使用“可见性/图形”对话框。
示例：显示详图构件的隐藏线
以下示例说明了使用“显示隐藏线(按图元)”后，再选择 4x6 螺栓和螺钉后的结果。 此时显示了一个螺钉的隐藏线，而第二个螺钉的线被遮挡。
注： 对象的顺序必须正确。 无法隐藏 4x6 螺栓顶部的螺钉的线。 为了隐藏螺钉，首先必须将螺钉置于 4x6 螺栓的后面。 要将螺钉显示为隐藏线，请选择 4x6 螺栓，然后选择相应的螺钉。
