Revit技巧 | Revit官方教程丨按远剪裁平面进行剪切

发布于:2024-09-30 10:57:38
136人 分享

使用远剪裁平面剖面立面、剖面或详图索引视图,或限制三维视图的深度。

“远剪裁”功能定义了视图的深度。使用它可以从视图排除任何超出特定平面的模型图元。

  • 二维视图:可在远剪裁平面处剪切立面视图、剖面视图或详图索引视图。

    • 使用视图的“远剪裁”参数来激活功能并指定剪裁样式。

    • 使用“远剪裁偏移”参数指定远剪裁平面到立面标头或剖面线的距离。超出远剪裁平面的图元会从视图中排除。或者,在显示立面标头或剖面标头的平面视图中将其选中,并将远剪裁平面拖动到所需位置。

    • 对于详图索引视图,请使用“远剪裁设置”参数以指示详图索引视图是否从其父视图继承设置。

  • 三维视图:可在远剪裁平面处剖切三维视图。

    • 使用视图的“远剪裁活动”参数激活此功能。

    • 使用“远剪裁偏移”参数指定远剪裁平面到相机的距离。超出远剪裁平面的图元会从视图中排除。或者,使用“显示相机”工具在二维视图中(例如平面或立面视图)显示三维视图相机,然后将远剪裁平面拖动到所需的位置。

示例:二维视图

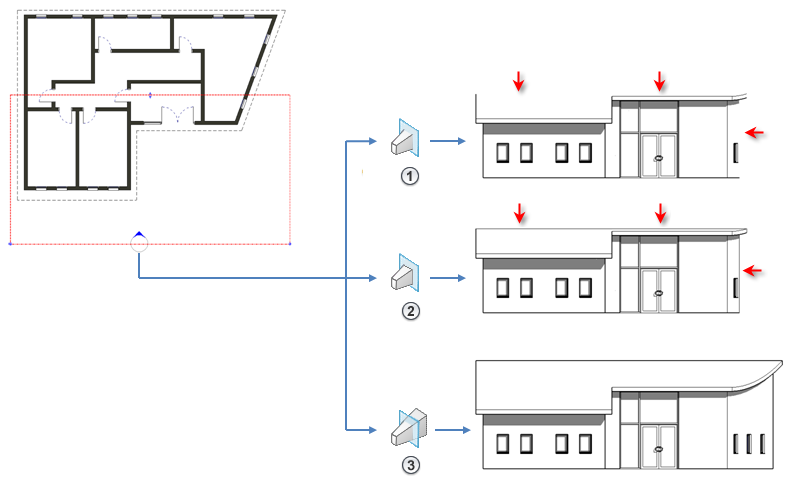

下图显示了模型的剪裁平面以及使用“远剪裁”参数选项(“剪裁时无截面线”、“剪裁时有截面线”和 “不剪裁”)后生成的立面视图表示。

按远剪裁平面剪切立面视图、剖面视图或详图索引视图时,在某些视图中具有符号表示法的图元(例如,结构梁)和不可剪切族不受影响。 将显示这些图元和族,但不进行剪切。

此属性确实会影响打印。

按远剪裁平面剪切二维视图

  1. 打开所需的视图。

  2. 在“属性”选项板中,找到“远剪裁”参数。

    “远剪裁”参数可用于立面视图、剖面视图和详图索引视图。 要在详图索引视图中使用该参数,请指定“不相关”作为“远剪裁设置”参数。

  3. 单击“值”列中的按钮。

    此时显示“远剪裁”对话框。

  4. 在“远剪裁”对话框中,选择一个选项,并单击“确定”。

  5. 为“远剪裁偏移”输入值,以指定当“远剪裁”属性处于活动状态时对视图进行剪裁的位置。
