CAD教程 | 如何优化CAD旋转复制的使用方法

发布于:2024-11-18 04:50:02
125人 分享

本文主要介绍如何优化CAD旋转复制的使用方法。CAD是计算机辅助设计的缩写,广泛应用于工程设计、机械制造、建筑设计等领域。旋转复制是CAD软件中的一项常用功能,可以快速复制对象并进行旋转操作,以便生成对称的结构或形状。然而,这一功能在使用过程中可能会遇到一些问题,例如复制位置不准确、角度不匹配等。因此,本文将介绍一些优化方法,帮助用户更好地利用CAD旋转复制功能。

如何优化CAD旋转复制的使用方法 - BIM,Reivt中文网

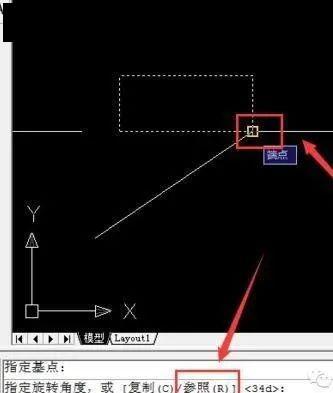

1. 确定基准点

在进行旋转复制操作之前,首先需要确定一个基准点。这个基准点是复制对象的参考位置,可以是任意一个点。选择一个易于确定和计算的位置作为基准点,有助于提高操作的精度和效率。在CAD软件中,可以使用命令或工具栏中的选项来选择基准点。

如何优化CAD旋转复制的使用方法 - BIM,Reivt中文网

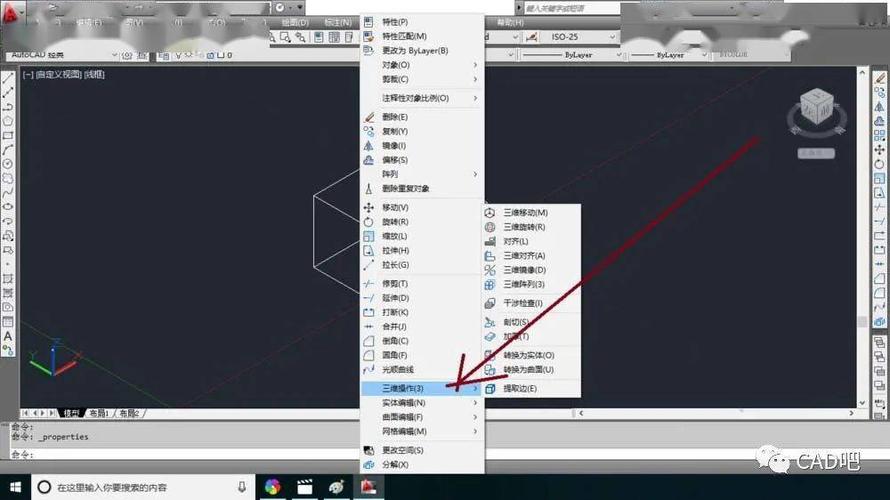

2. 设置旋转轴

旋转复制操作需要一个旋转轴来确定对象的旋转方向和角度。选择合适的旋转轴可以使操作更加准确和稳定。在CAD软件中,可以使用命令或工具栏中的选项来设置旋转轴。通常,旋转轴可以通过指定两个点或一条直线来定义。

3. 确定旋转角度

在进行旋转复制操作之前,需要确定旋转的角度。可以根据需要输入具体的角度值,也可以使用CAD软件中提供的角度选项来选择常用的角度值,如90度、180度等。在选择角度值时,注意与基准点和旋转轴的关系,使得复制的对象旋转到指定的位置。

4. 使用复制命令

在确定了基准点、旋转轴和旋转角度之后,可以使用CAD软件中的复制命令进行旋转复制操作。根据软件的不同,复制命令可能存在于菜单、工具栏或命令行中。在CAD软件中,常见的复制命令包括“复制”、“镜像”、“阵列”等。根据需要选择合适的复制命令,并根据提示进行操作。

5. 确认复制结果

完成旋转复制操作后,需要确认复制的结果是否符合要求。可以通过缩放、旋转、平移等操作来检查复制对象的准确性和一致性。如果发现复制结果有误,可以撤销操作并重新进行旋转复制。在确认复制结果之后,可以继续进行其他操作,如编辑、修改等。

总结

通过优化CAD旋转复制的使用方法,可以提高操作的精度和效率,减少出错的可能性。在使用CAD软件进行旋转复制操作时,首先确定基准点,然后设置旋转轴和旋转角度,使用合适的复制命令进行操作,最后确认复制结果。通过这些优化方法,可以更好地应用CAD旋转复制功能,提高设计和绘图的效果。
