Revit提供了几种创建屋顶的方法。

    您可以创建屋顶：

        从建筑迹线

        作为拉伸

        与玻璃斜窗

        从体量实例

        屋顶不能切过窗或门。

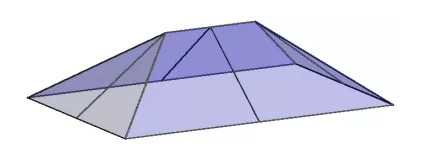

    迹线屋顶

        屋顶周界的二维闭合环草图

        在平面视图中选择墙或绘制线时创建

        在绘制它的视图标高处创建

        高度由“基准高度偏移”属性控制

        洞口由其他闭合环定义

        坡度是在向绘制线应用坡度参数时定义的

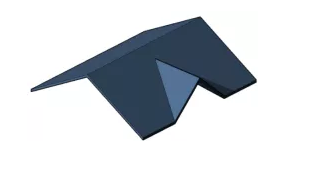

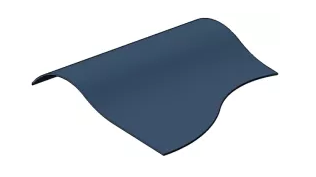

    拉伸屋顶

        屋顶轮廓的开放环草图

        在立面视图中使用线和弧绘制轮廓时创建

        高度由草图在立面视图中的位置来控制

        深度由Revit基于草图的大小计算（除非您指定了起点和终点）。

    绘制拉伸屋顶的轮廓时，使用参照平面很有帮助。例如，绘制三个相互平行的垂直参照平面，然后绘制一个与三个垂直平面都相交的水平参照平面。

    通过“拉伸屋顶”工具，可以创建具有简单坡度的屋顶。

    要创建具有复杂坡度的屋顶，可以使用体量。

    创建拉伸屋顶后，可以变更屋顶主体，或编辑屋顶的工作平面。

    玻璃斜窗

    可以使用迹线方法或拉伸方法创建玻璃斜窗。玻璃斜窗具有一条或多条坡度定义线，并能连接到幕墙和基本墙类型。
