本文将介绍如何实现CAD文件的镜像对称。镜像对称是指将一个物体或图形以某个轴为对称轴进行翻转，得到与原物体或图形完全相同但镜像对称的新物体或图形。在CAD软件中实现镜像对称可以帮助用户设计和修改物体，提高工作效率。

步骤一：选择镜像对称轴

首先，需要选择一个适合的轴作为镜像对称轴。镜像对称轴可以是实体物体的任意一条直线，也可以是平面图形的任意一条直线或边。选择镜像对称轴时，可以考虑物体或图形的形状特点和对称要求，以及设计的需要。

步骤二：打开CAD软件并导入文件

在完成镜像对称轴的选择后，打开CAD软件并导入要实现镜像对称的文件。可以通过点击软件界面上的“打开”按钮或使用快捷键来导入文件。确保文件被正确导入并显示在CAD软件的工作区域中。

步骤三：选择需要镜像对称的物体或图形

在CAD软件的工作区域中，选择需要进行镜像对称的物体或图形。可以使用鼠标点击物体或图形的边界线或节点来选择，也可以使用软件提供的选择工具来进行选择。确保选择的物体或图形与所需进行镜像对称的轴相交或重叠。

步骤四：进行镜像对称操作

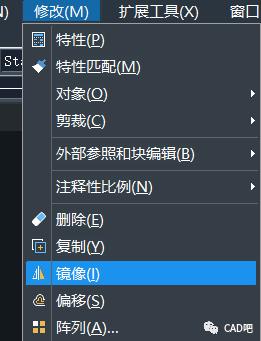

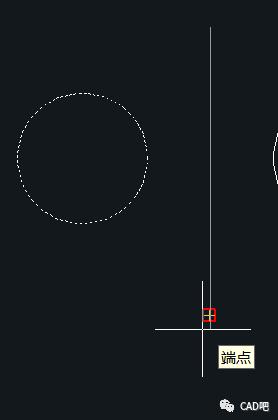

选择完需要镜像对称的物体或图形后，进入CAD软件的编辑或变换模式。根据软件的不同，可以选择“镜像”、“对称变换”或类似的功能按钮或菜单项。点击选中功能后，根据软件的提示，选择镜像对称轴，并确认操作。

步骤五：检查镜像对称结果

在完成镜像对称操作后，检查镜像对称结果。可以放大或缩小视图，调整显示方式来观察镜像对称效果。确保镜像对称后的物体或图形与原物体或图形完全相同但镜像对称。

步骤六：保存文件

在检查镜像对称结果无误后，保存文件。可以选择保存为新文件，以保留原文件的完整性，也可以选择直接覆盖原文件，以替换原物体或图形。选择保存文件的格式和路径，点击保存按钮完成保存操作。

通过以上步骤，就可以实现CAD文件的镜像对称。镜像对称操作可以帮助用户在CAD软件中设计和修改物体或图形，提高工作效率。同时，CAD软件提供了丰富的编辑和变换功能，可以根据实际需求进行镜像对称操作，满足不同设计要求。
