所谓“三心拱”，即拱形由三段相内切的圆弧构成。三段圆弧则有三个圆心，故称三心拱。

    特性：

    任意三心拱，是指三心拱的拱宽和拱高可以任意指定，但拱形本身必须具备下列特点：

    1.拱作为受力结构的主要特性，是要将覆在其上的载荷作用所产生的内应力，沿拱上任意点的切线方向传递至拱（或墙脚），而拱上任意点的径向应力（拉或压应力）为0，这在理论上就必须要求拱的三段圆弧上的任意点的切线均应垂直通过该点的圆弧半径，包括大小三段弧相切之切点的切线必须垂直大小圆弧半径的重合点。不具备这一特性，则不是一个标准的拱形。一心拱即半圆拱和弧形拱具备这一特性，仅是三心拱的特例。

    2.大拱的顶部圆弧之圆心在拱的对称轴线上，而两侧小圆弧之圆心的联线被对称轴线垂直平分。

    3.拱之大小圆弧相内切，通过其切点的切线垂直大小圆弧半径之重合线。

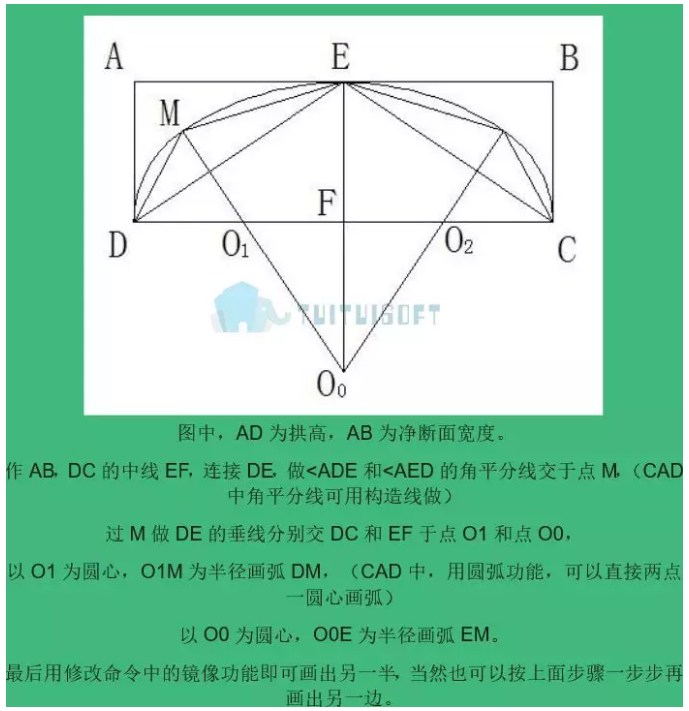

    计算：如下图所示：

    感觉没点技能吧，生存都是问题。

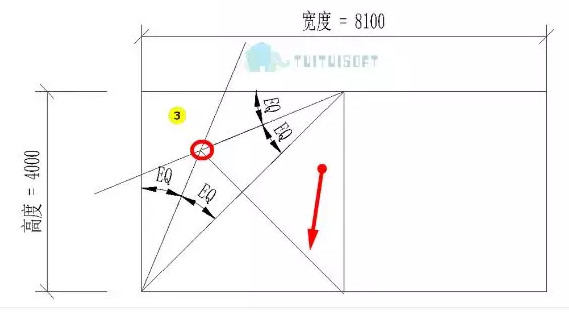

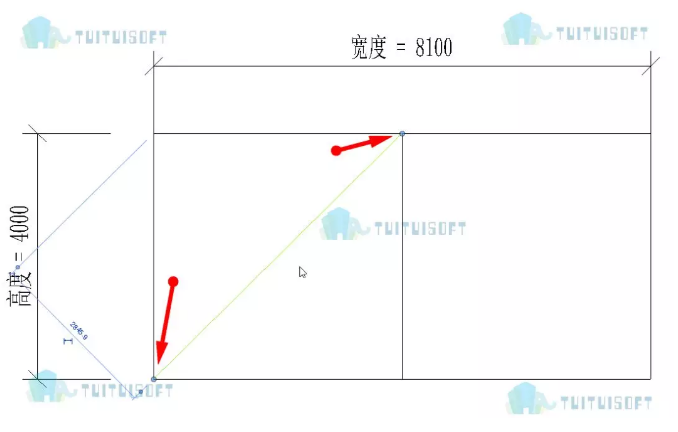

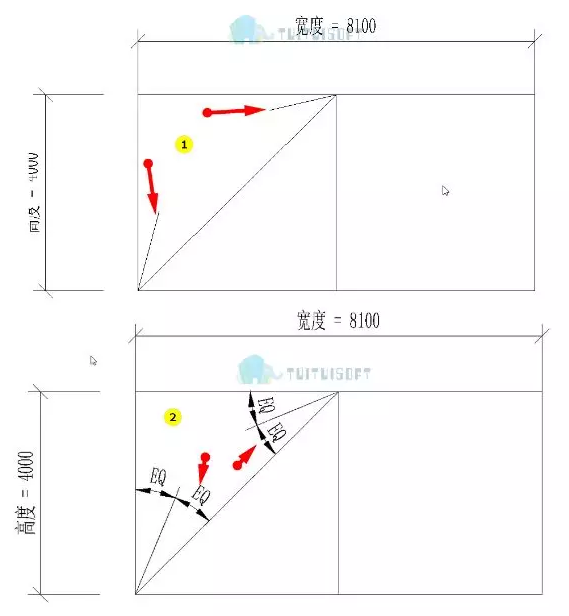

    （此三心拱在revit绘制首先求取M点，可以使用revit-EQ-功能）便可求取圆心点。

    上图数值是随意定制，但是方法是一样的，

    大家可以通过此方法来进行创建十三期二级结构题目。
