    下面以一个实例来说明一下Revit建模的一般步骤，该实例为一个模型室的设计，形体较为方正，由于设计中使用到了一些节能策略，某些地方又有一些特殊的构件。通过本实例，在了解基础的操作同时，也能学习到基础的内建构件的做法。

    一、新建项目

    打开Revit软件后单击“新建项目”即可，默认情况下会使用Revit自带的中国样板文件

    二、绘制轴网

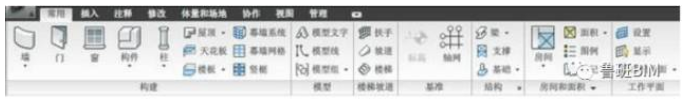

    “常用”选项卡→“基准”面板→“轴网”

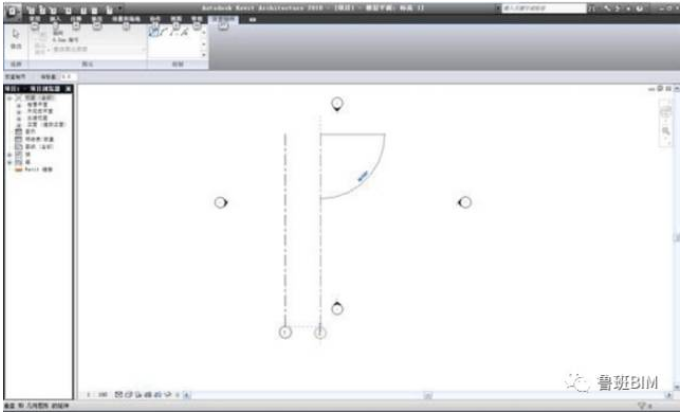

    画出一条轴线

    画第二条轴线，该案例中采用的是3900间距的轴网，将鼠标放在轴网一端→向右移动，出现一条水平的虚线捕捉线→然后输入数据“3900”→回车键→画出第二条轴线

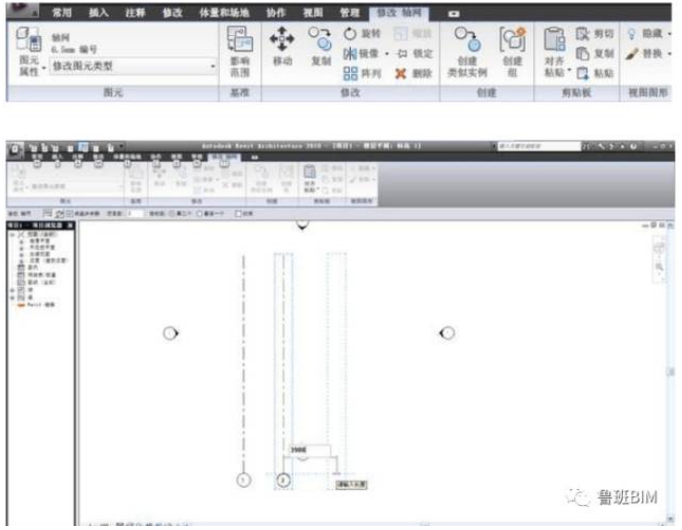

    可以依照以上方法，画出所有轴线，如果像本实例一样，轴线之间尺寸都是相同的，也可以使用“阵列”命令，选择一条画好的轴线→“修改轴网”选项卡→“阵列”→点选轴线→向右水平移动→输入间距“3900”→回车键→输入阵列数“10”→回车键

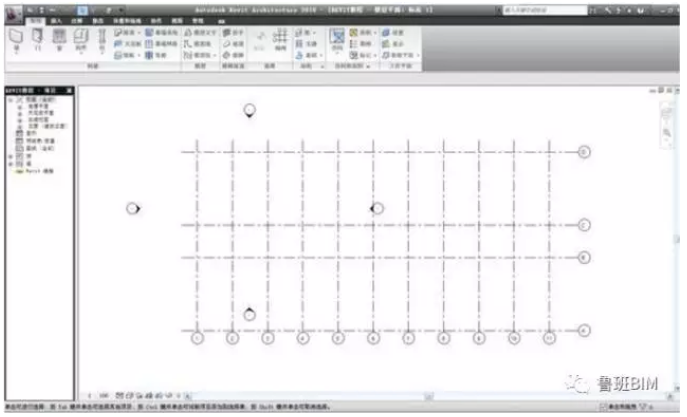

    依照以上轴线画法，完成轴网，横向轴网的间距分别为8100，3600，8100

    三、轴网的常用设置

    更改轴网符号

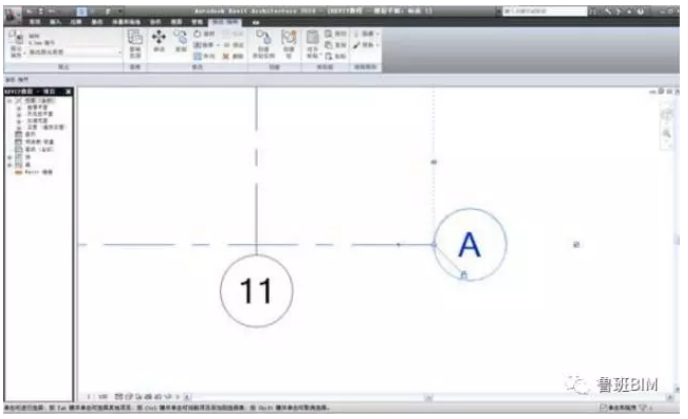

    一般情况下轴网会按照阿拉伯数字一直排列下去，可以把横向的轴线改为用大写字母表示，双击轴网旁的小球→输入大写字母“A”→回车键

    以后再画横向轴线时，便会从大写字母A开始排列

    不显示轴网编号或者两头显示轴网编号

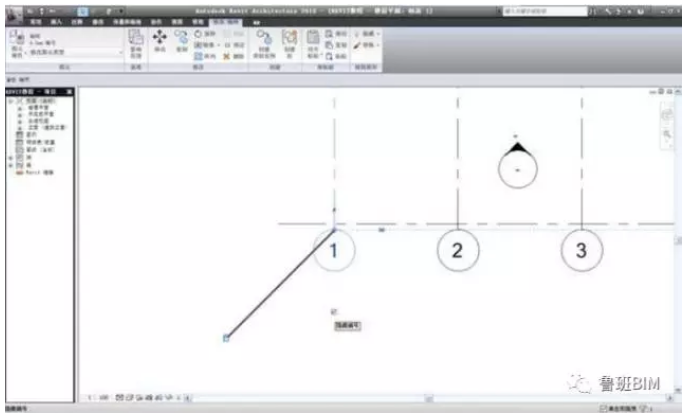

    点选一条轴线→单击轴网编号旁边的小方框→可切换是否显示轴网符号

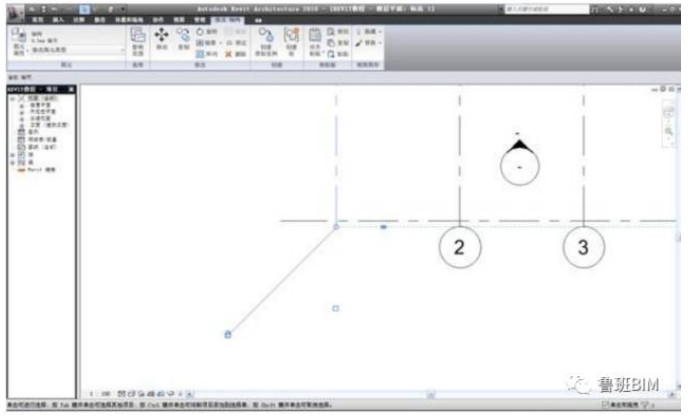

    修改轴网符号位置

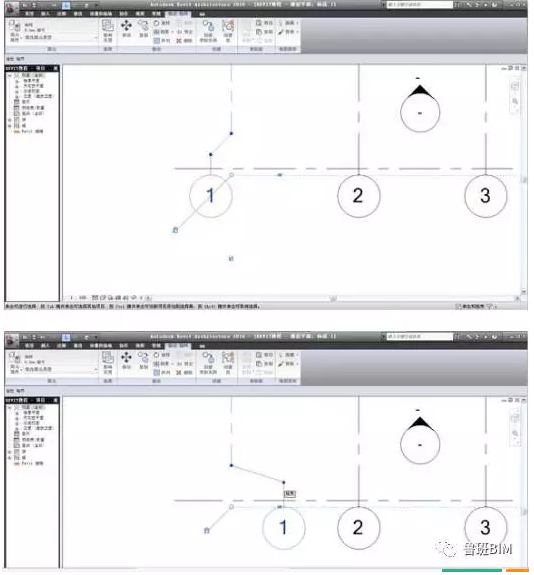

    点选一条轴线→单击轴网编号附近的折断符号→拖拽小圆点，将轴网编号移动至合适的位置

    四、绘制标高

    标高在REVIT建模中有着非常重要的作用，REVIT建模中很多图元的定位都需要依靠标高来进行，因此建立一套精确详细的标高会使后面的建模过程方便很多。

    标高绘制最好在轴网绘制之后进行，因为先画过轴网的话，绘制标高的时候会在里面图上显示轴网的位置，在绘制标高的时候能够有所参照。

    在左侧的REVIT项目浏览器中，打开“南立面”视图

    “常用”选项卡→“基准”面板→“标高”

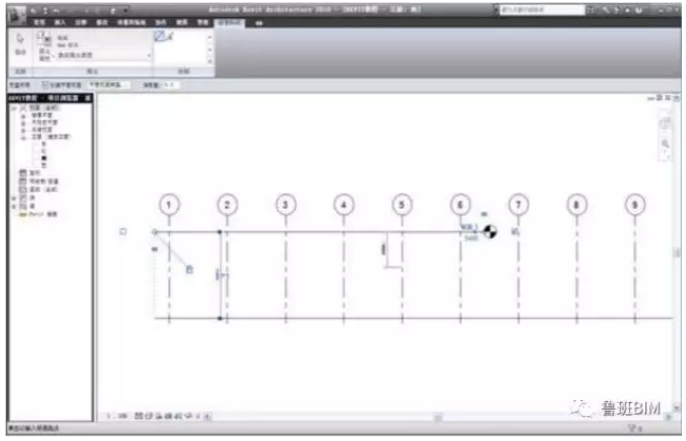

    将鼠标移动至标高线左侧端点，直至出现竖向虚线捕捉线，输入需要偏移于该标高线的高度，这里这条标高线为±0.000，输入偏移数量为“5400”，回车

    向右移动鼠标，将标高线拉至需要的位置，这里我们拉至第六条轴网线的旁边

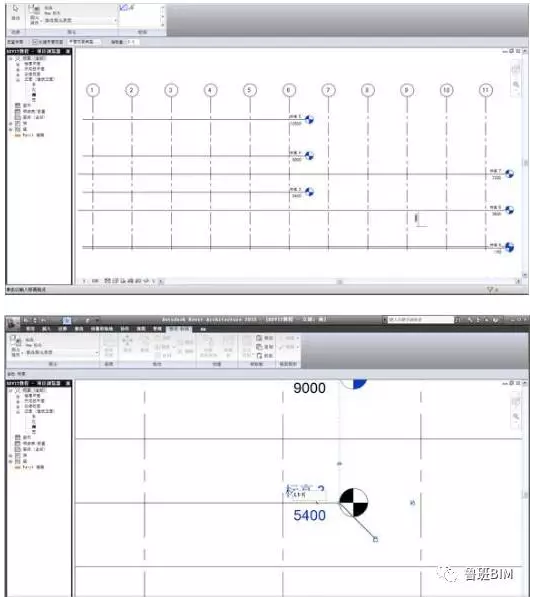

    按照以上方法，画出剩余的标高线，轴网的绘制工作便完成了

    五、标高的相关设置

    改变标高名称

    在标高比较多比较复杂的时候，需要建立完善的标高名称，以便以后建模过程的使用，本实例中建筑由两部分组成，两部分分别用L1和L2来表示。

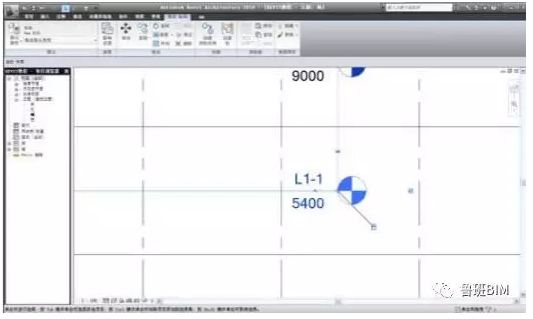

    点选标高为5400的标高线→单击右端的文字“标高3”，出现文字输入口→输入“L1-1”，这里代表L1部分的第一层→回车键

    按照以上方法修改所有标高的名称

    改变标高编号位置

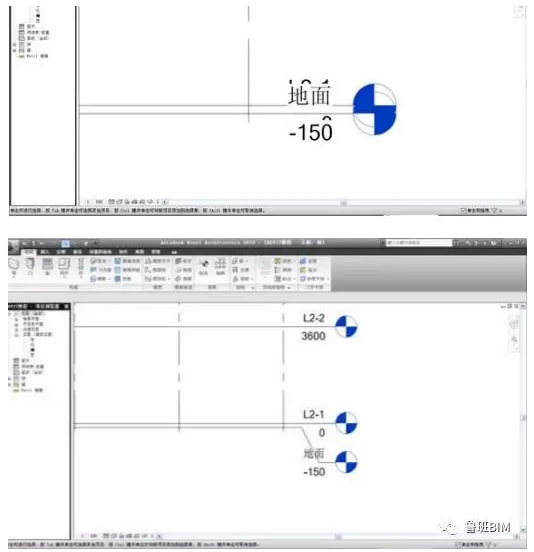

    这里两个标高靠的太近，为了看清楚，可以改变标高编号的位置，方法和改变轴网编号位置相同，最终结果如下：
