当我们开始进Revit进行建模时，基本上已经确定了这个模型需要建几层，这就需要用到Revit中Level的建立。建立Level几乎是所有人开始正式Revit建模的第一步骤，Level同时也定义了相应的基本平面及整个项目的基本构架，因为楼板、天花、墙、柱子等等，均需要相应的Level为主体进行创建。下面简单介绍一下Level的创建以及表达思路。

    1、Level的创建与表达

    创建Level需转换至立面或者剖面视图，点击Architecture-Datum-Level，水平方向绘制即可创建。这之后也可以通过Copy或者Array命令快速创建之后的Level，同时Revit可以根据之前Level的命名方式对之后的Level进行智能排序。（图中蓝色标头代表已创建相应平面视图，黑色则表明尚未创建相应平面视图。）

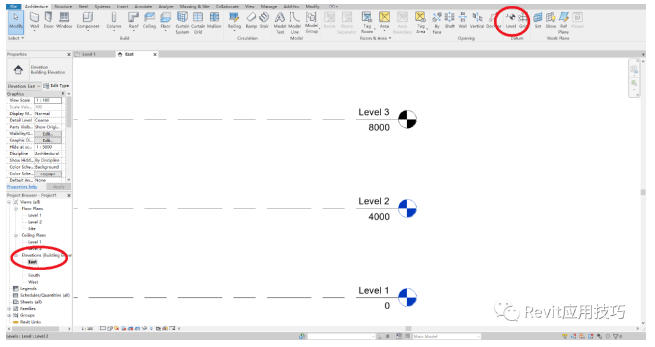

    切换到立面或剖面视图进行Level创建

    2、自定义Level的标注显示

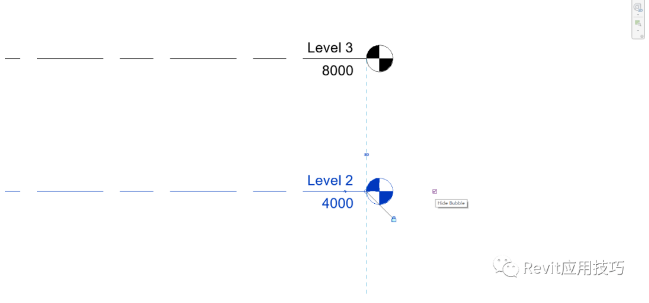

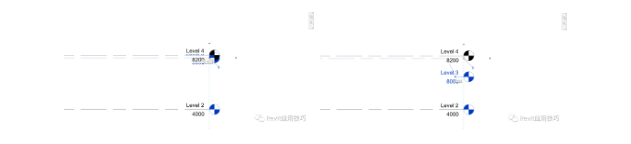

    Level的名称可通过勾选标头位置的方框来进行显示或者隐藏：

    但是个人觉得大部分时候这是个很没有工作效率的操作，特别是有很多楼层很多平面的时候。一方面通过点击方框的修改只是反应到当前视图，另一方面，如果要显示/隐藏的楼层比较多的话，一个个地点击效率较低。建议可以通过创建一个新的LevelType，再全选赋予相应Type来解决。注意此时项目模型中所有的视图都会修改。

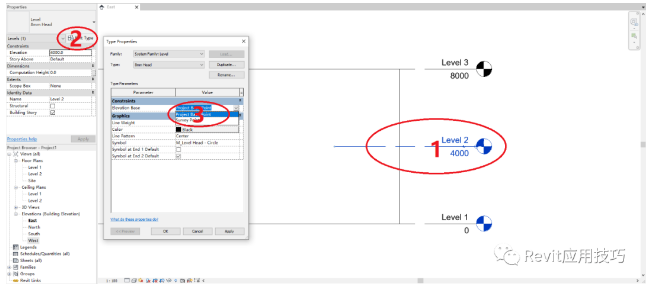

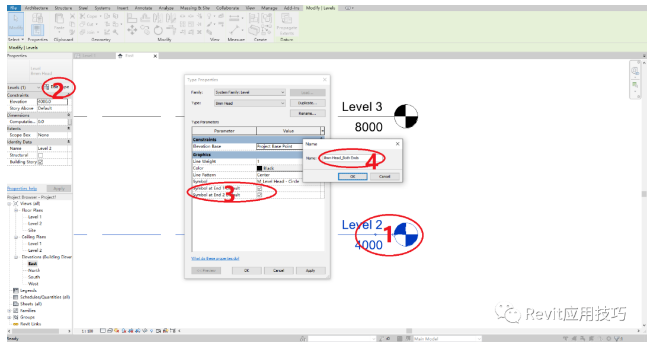

    新建一个Type，选择勾选Level两端都显示名称（只显示一端的做法同理）

    有时我们会因为设计中一些情况，如增加夹层以及图纸比例等原因，两个Level会相隔比较近导致名称重叠，这时只需点击Level名称附近的折断线，并根据图面效果可以相应调整标头位置。

    调整标头位置

    3、自定义Level的显示范围

    Level不能Trim或者Extend，只能通过拉拽端点来调整显示范围。同时由于Level不只是立面或者剖面上的一根层高线，它是具三维属性的，所以有2D和3D两种拉拽方式。2D只作用于当前视图，3D作用于所有平行视图。

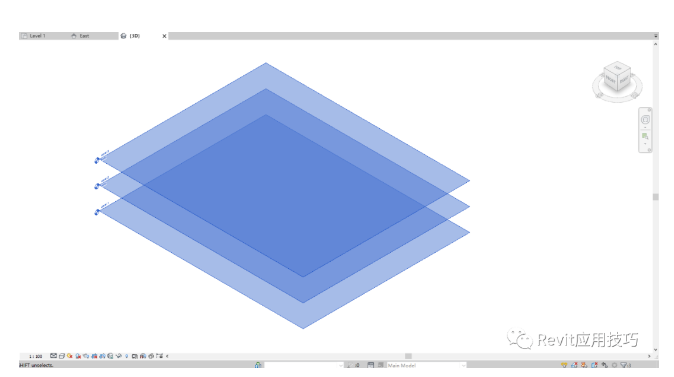

    Level的三维属性

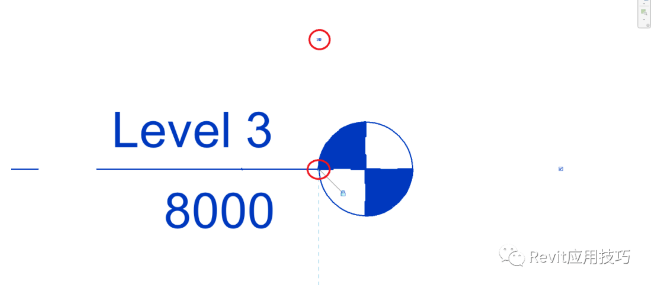

    可通过点击标头处小字进行2D/3D切换，2D在标头处为实心点，3D为空心点。同时，带有锁标志说明与其它Level关联，可一同拉拽。

    也可通过拉拽实心点与空心点对齐的方式来进行2D/3D切换，但有时可能未切换，此时需要注意在Properties栏Extents下不要勾选CropView。

    有时图面上并不想Level线贯穿整个建筑，可以拉拽Level一端至另一端。注意此时不可能用3D模式下拉拽，否则对应平行视图Level会偏离。

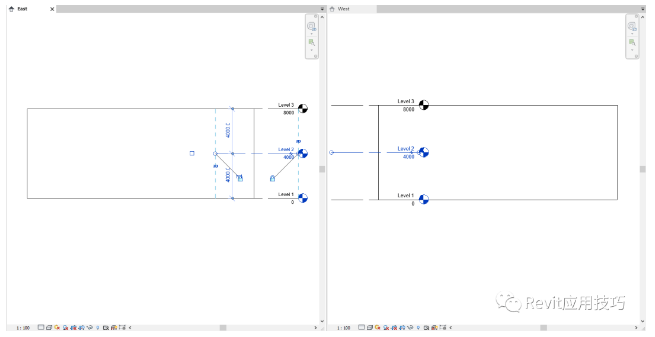

    在东立面2D模式拉拽，平行视图西立面未受影响。

    在东立面3D模式拉拽，平行视图西立面Level出现偏离。且此时未在Level范围内的部分视图，将看不到Level。

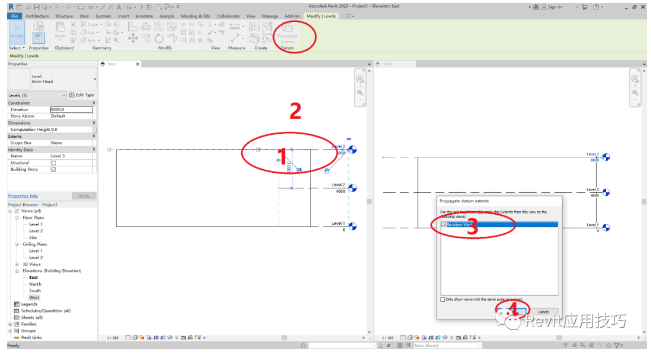

    很遗憾目前只能一个个Level点击到2D切换再拉拽，有个相对好的方法是调整完一个视图后，若相应平行视图也想类似布局，可通过选择相应Level再PropagateExtents来快速调整。

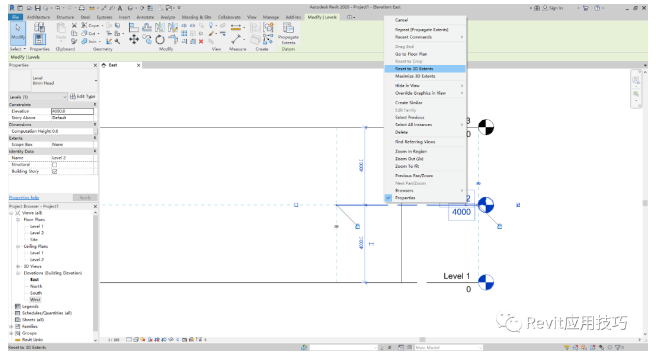

    至于调整后觉得不理想或者后面情况有变需要返回，则可以选择Level后右键选择Reset3DExtents，恢复到3D模式空心点的位置。或者选择Maximize3DExtents，可恢复到3D模式，并且保证当前建筑所有图元都包含在Level范围内。

    4、自定义Level的计算基准

    Level的标高是根据相应基准来确定的，我们可以通过选择该LevelType的ElevationBase来调整。

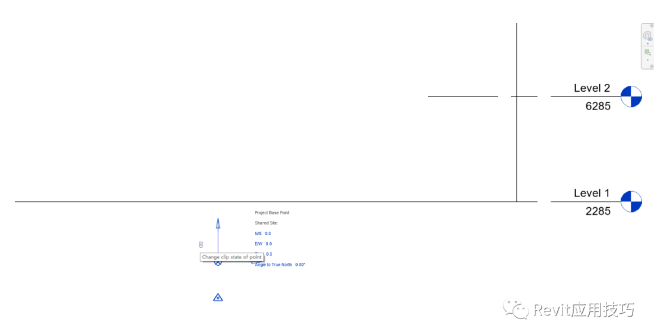

    SurveyPoint即场地初始标高，ProjectBasePoint即项目设计标高，一般情况这两个点都是隐藏的，需要进View-Visibility/Graphics中的Site相应勾选以显示。默认两个点重合，可以Tab选择相应点进行移动。由于项目是基于ProjectBasePoint，所以移动ProjectBasePoint的时候需要注意回形针取消，以免移动整个项目（慎用！）。

    5、链接文件中Level的创建

    有时项目地块比较多，需要分地块建Revit；或者本身一个项目分成结构、外表皮等各种原因需要建多个Revit。由于多个Revit彼此间Level独立（这也是在链接文件中若是创建Schedule并且勾选了IncludeElementsinLinks的话，在Filter中是无法选择Level的，因为是两个不同的文件Level，即使命名一样），所以如果按正常步骤创建各自的Level的话，可能会出现对不上的情况，亦或者一个文件修改后另外一个文件忘记调整的情况（这种事在用CAD时太常见了。。。）。

    Revit推出一个Copy/Monitor的功能来避免这一情况。在创建好一个Revit的Level之后，需要Link到另外一个新的Revit文件中，该新Revit的Level可通过Collaborate-Copy/Monitor-Link，再点击相应链接的Revit来创建。好处是当链接的文件更新该Level，而另一个RevitReload相应文件时，会有相应提醒，在相应的CoordinationReview即可复核相应链接模型的变化以确定是否根据链接来调整。

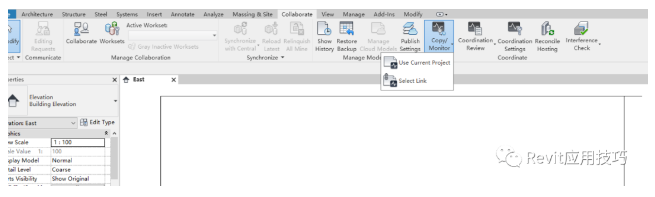

    选择相应的参照模型来创建Level

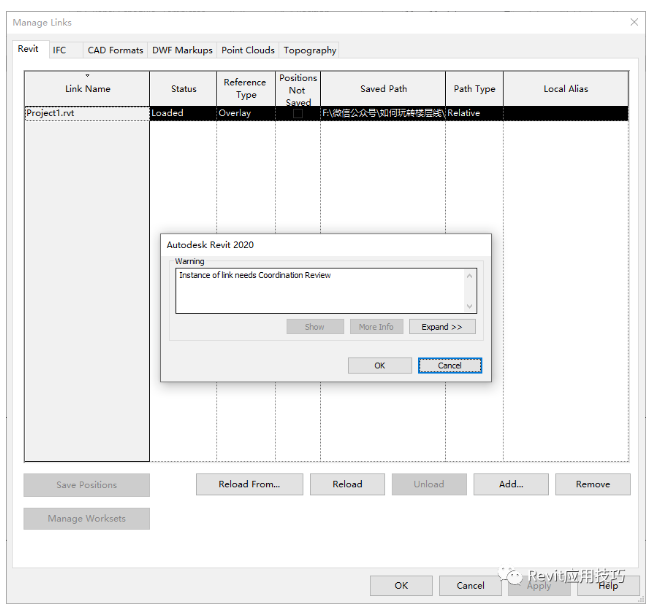

    更新链接模型时，被监测的Level移动会提醒，以便相应修改。

    最后需要再强调的是，Level是Revit中大部分图元的载体，删掉Level就删掉了以此Level为基准的模型图元以及平面视图。并且很多时候由于多人协作的原因，可能一个人创建的Level另一个人并不知道原因给删掉了，这就很容易导致模型反复。所以即使看起来没什么用处，还是建议保留，除非十分确认该Level毫无用处，否则，宁愿增加一个Level也不要删除！
