本文将分享CAD绘制虚线的技巧与方法。在CAD软件中，绘制虚线是一个常见且必要的操作。虚线常用于表示隐藏的边缘、构造线、标注尺寸线等。正确使用虚线能够更清晰地展示设计图纸，并提高设计效果。在接下来的内容中，我们将介绍几种常用的绘制虚线的技巧与方法。

1. 使用虚线命令

在CAD软件中，一般都会提供虚线命令，通过该命令可以很方便地绘制出各种样式的虚线。首先选择绘图工具栏上的虚线命令（通常显示为一条虚线的图标），然后按照系统要求输入虚线的类型、长度、间距等参数即可绘制出所需的虚线。

2. 自定义虚线样式

除了使用CAD软件提供的默认虚线样式，我们还可以自定义虚线样式，以满足特定设计需求。要自定义虚线样式，可以参考以下步骤：

步骤1：打开CAD软件，进入图层管理器（通常在绘图工具栏上），选择一个图层。

步骤2：在图层管理器中，选择“虚线”选项，并点击“新建虚线类型”按钮。

步骤3：在弹出的窗口中，输入虚线的名称，并选择虚线的样式（可以选择CAD软件提供的样式，也可以自定义样式）。

步骤4：在“元素类型”栏中，选择要绘制虚线的元素类型，如线段、多段线等。

步骤5：在“虚线定义”栏中，点击“新建”按钮，并按照系统要求输入虚线的长度、间距等参数。

步骤6：点击“确定”按钮，保存自定义的虚线样式。

3. 使用分段线实现虚线效果

如果CAD软件没有提供虚线命令或者想要实现更复杂的虚线效果，可以考虑使用分段线来绘制虚线。分段线是由一系列短线段组成的，通过控制线段之间的间距和长度，可以实现各种样式的虚线。要使用分段线绘制虚线，可以参考以下步骤：

步骤1：选择绘图工具栏上的“画线”命令（通常显示为一条直线的图标）。

步骤2：按照系统要求选择一个起点。

步骤3：按照系统要求选择一个终点。

步骤4：在弹出的窗口中，选择“分段线”选项。

步骤5：按照系统要求输入分段线的长度、间距等参数。

步骤6：点击“确定”按钮，绘制出所需的虚线。

4. 调整虚线显示效果

在CAD软件中，我们可以通过调整虚线的颜色、线宽等参数，改变虚线的显示效果。要调整虚线的显示效果，可以参考以下步骤：

步骤1：选择绘图工具栏上的“属性”命令（通常显示为一只画笔的图标）。

步骤2：按照系统要求选择要调整虚线显示效果的对象。

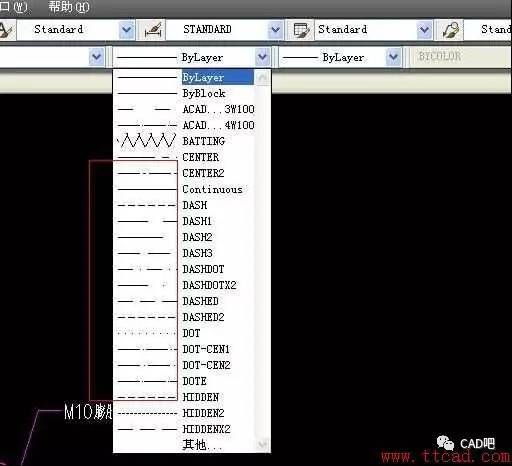

步骤3：在弹出的窗口中，选择“线型”选项，并选择一个虚线样式。

步骤4：在窗口中，可以调整虚线的颜色、线宽等参数。

步骤5：点击“确定”按钮，应用所做的修改。

以上就是CAD绘制虚线的一些常用技巧与方法。通过正确运用这些技巧与方法，我们可以更高效地绘制出各种虚线，提高设计质量与效率。
