项目初期建设过程中常常会用PVC围挡将工地围起来，那么如何绘制PVC围挡呢，其实在Revit中的栏杆扶手这个命令就可以完成想要的效果了。

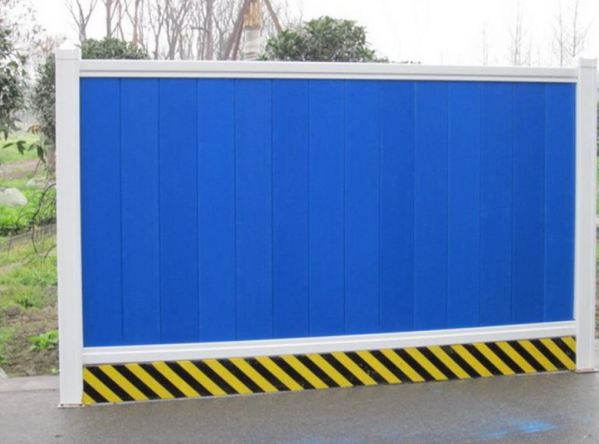

    1.首先看一下围挡的各部分在栏杆里面的那些构件，如图所示。

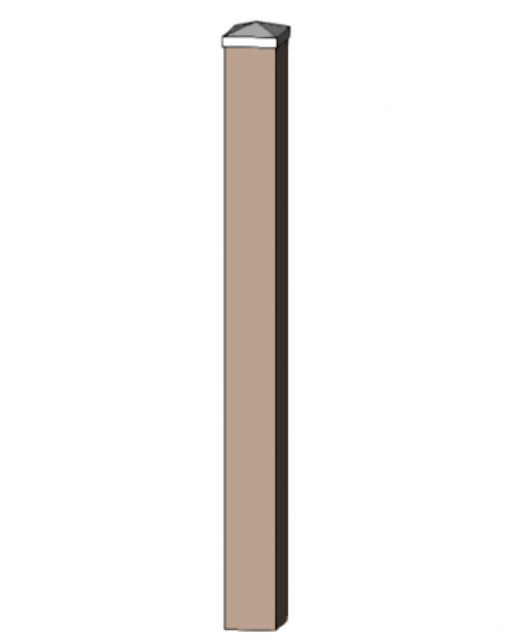

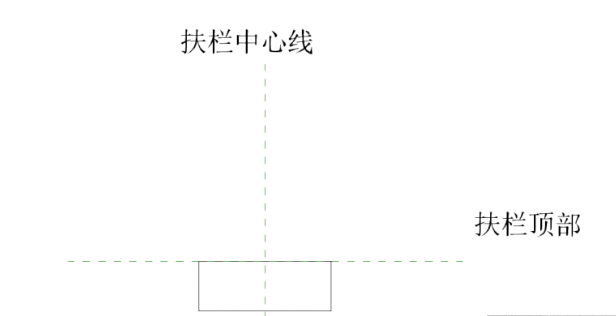

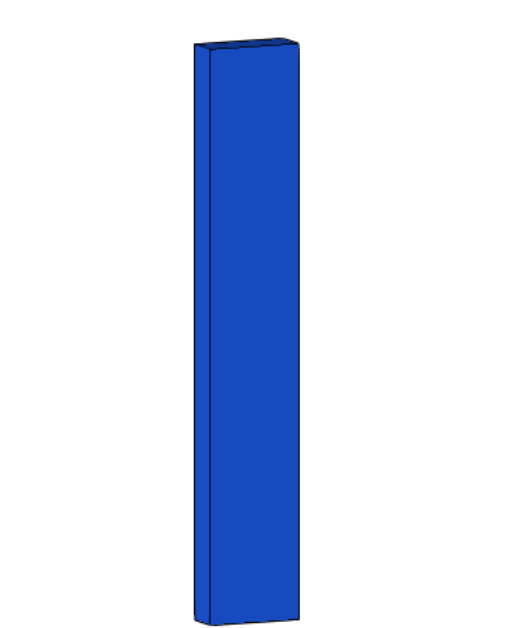

    2.根据公制轮廓-扶栏、公制栏杆-支柱、公制栏杆-嵌板族样板分别创建围挡的扶栏轮廓、立柱和栏杆嵌板族，并设置要相关材质，如图所示。

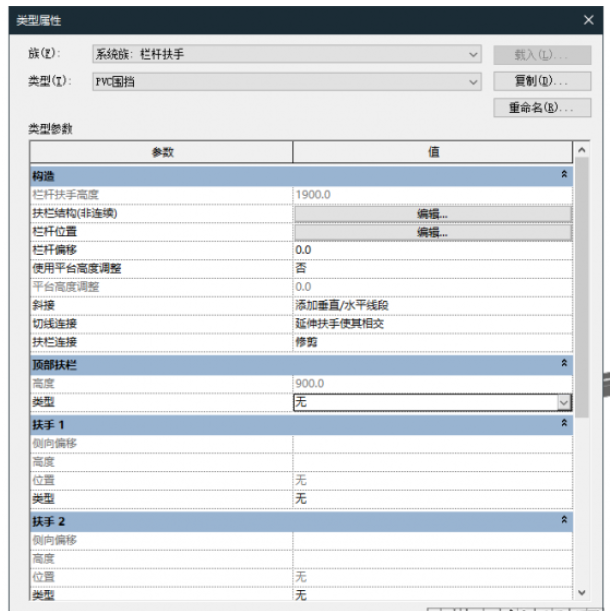

    3.将建好的族载入到项目中去，使用建筑选项卡中的栏杆扶手，点击下拉菜单选择绘制路径，然后再属性选项框中新建PVC围挡栏杆扶手，点击编辑类型，设置如图所示。

    扶栏结构（非连续）设置如图所示。

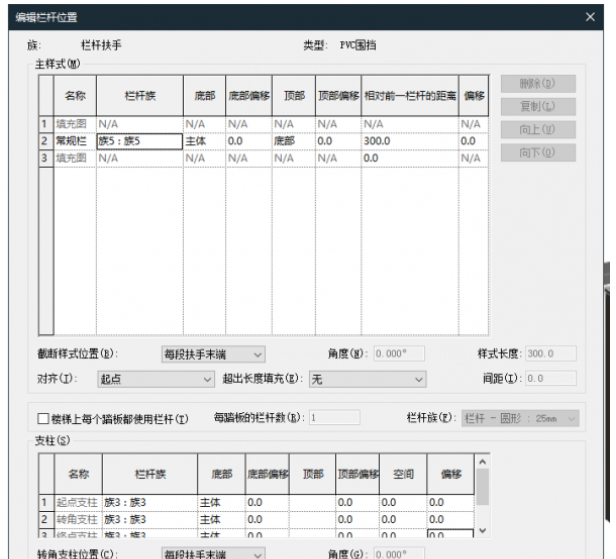

    栏杆位置设置如图所示。

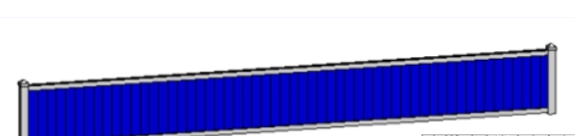

    4.设置完成后绘制路径，成果如图所示。

    5.再切换到平面视图中，选中模型点击绘制路径，使用拆分图元命令将栏杆拆分为多段，方便在想要的地方添加立柱，最终PVC围挡就绘制完成如图所示。

    意义：通过学习上述文章，学会利用栏杆扶手绘制迹线生成栏杆扶手的机动性，来绘制围挡，加快建模速度。
