将建筑信息模型导入到各种专业的可持续分析工具软件如Ecotect软件中，进行日照、可视度、光环境、热环境、风环境等的分析可帮助团队准确评估方案对环境的影响程度。

    Ecotect是一个在概念设计阶段对建筑进行性能分析的软件，它提供了一种交互式的分析方法，只要输入一个简单的模型，就可以提供数字化的可视分析图，随着设计的深入，分析也会越来越详细。

    因为Ecotect能处理建筑性能的很多不同方面，所以它需要很大范围的数据来描述建筑。为减轻设计师的负担，Ecotect使用了一种独特的累积数据输入系统。刚开始仅需要简单的几何细节信息。当设计模型被改进，变得更加精确，或者需要详细反馈时，用户就可以做出更多选择，输入更多显得重要的数据。这就意味着只需几次鼠标点击之后就可以分析太阳光照射、遮蔽选项和可用光照。

    日照分析是指在规定的日照标准日（冬至日和大寒日）的有效日照时间范围内，建筑外窗获得的最低日照时间。日照标准主要包括日照时数和日照质量两个指标。日照时数时表示太阳照射的时数。日照分析能够在方案阶段提供参考依据，能更好的修该方案。提高建筑物的舒适性。

    先在Revit中建立模型，把模型转换成gbxml格式导入到Ecotect中，在Ecotect中设置好参数进行分析，如图所示。

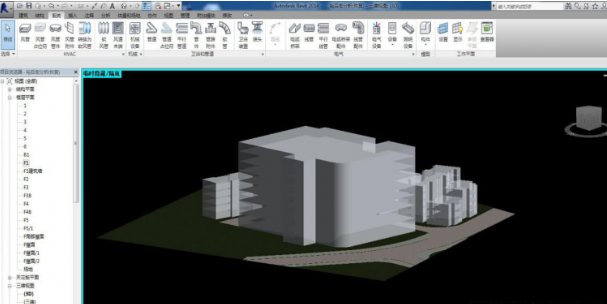

    Revit体量模型

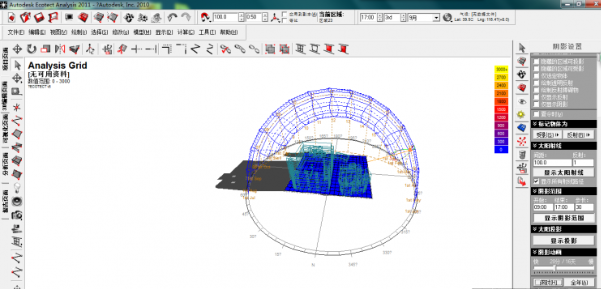

    点阴影投射

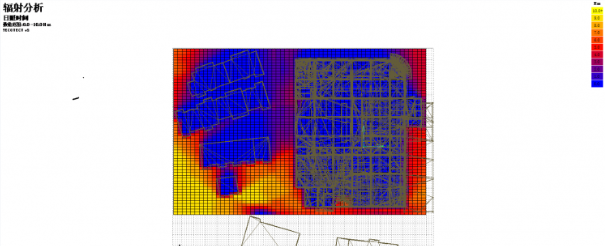

    日照时间分析

    可视度分析分为规划可视度分析和室内可视度分析；规划可视度是指周边一定范围的区域中对与指定建筑的可见程度，室内可视度是指室内各点对于室外环境的可见程度。

    可视度分析能够在规划阶段时，对室内、室外的可视度进行分析，能够在方案设计时提供参数，有助于方案的确定。

    把模型转换成gbxml格式导入到Ecotect中，在Ecotect中设置好参数进行分析，如图所示。

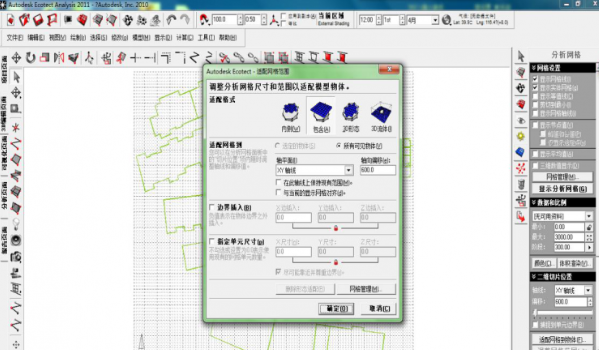

    参数设置

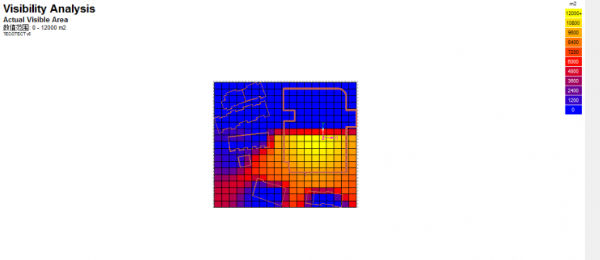

    可视度分析

    风环境分析是周边建筑物风能对本栋建筑是否有影响，能在方案阶段确定建筑物的外形、高度提供参考依据，提高建筑物的舒适性。安装Revit的flowdesign插件运行风能模拟，根据中国气象数据包设置相应参数设置风速，如图所示。

    参数设置

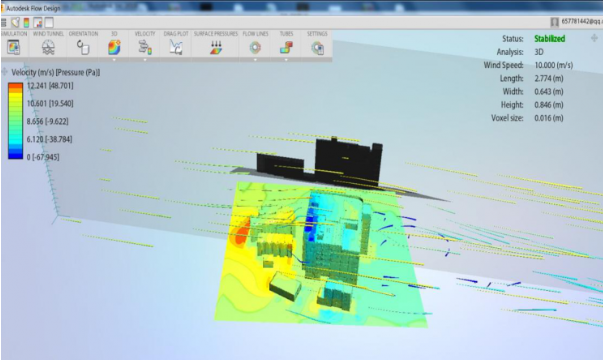

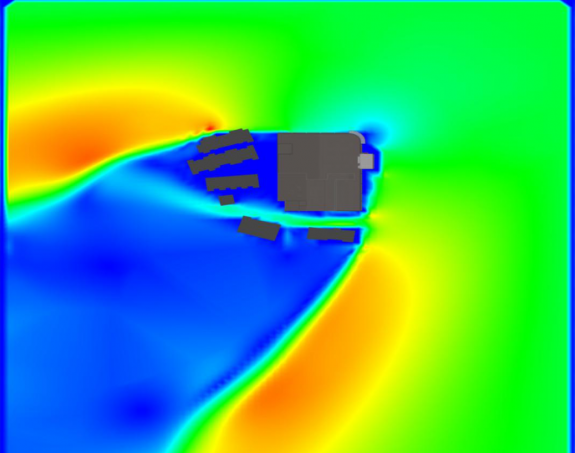

    裕后街风能分析

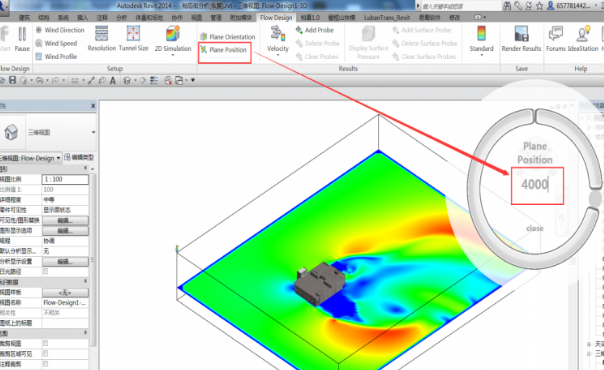

    层高度风分析

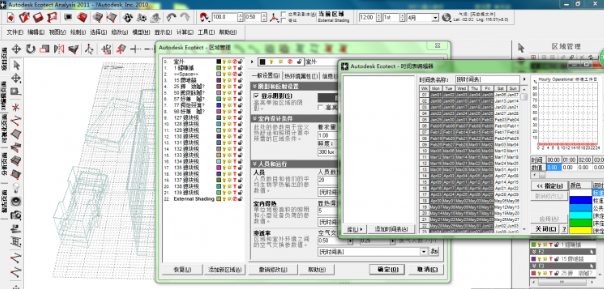

    参数设置

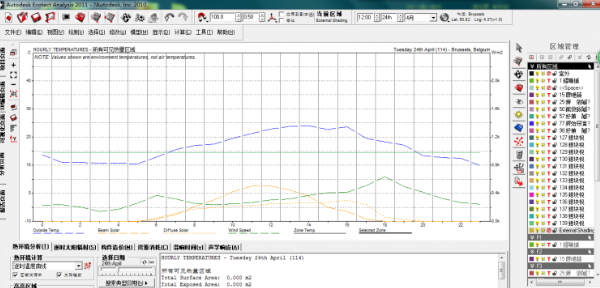

    温度分析

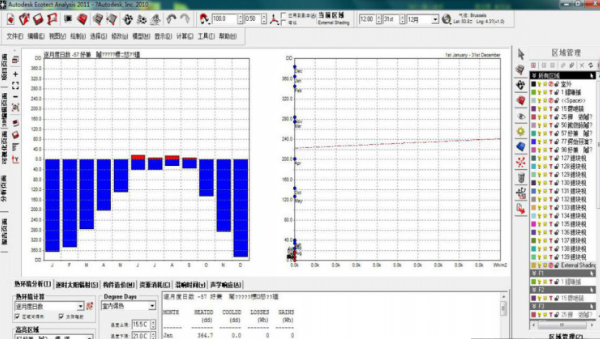

    室内热分析

    意义：Revit只是BIM中的一个基础建模软件，在完成模型后，通过和其他软件相互搭配使用，来完成模型的运用价值。本文中的Ecotect就是通过Revit导出中继文件，来使用Ecotect软件进行环境分析，合理运用。
