Revit技巧 | Inventor制图教程:通过Inventor制作Revit MEP族步骤

发布于:2024-11-02 12:20:02
105人 分享

    在Revit建模过程中,会需要制作一些外形很复杂的机电族,但是因为Revit软件本身的限制,并不像机械设计软件那样方便,所以,可以通过Autodesk公司出的工业机械设计软件入手,制作好族之后直接转换成Revit中的族格式,方便建模以及使用。

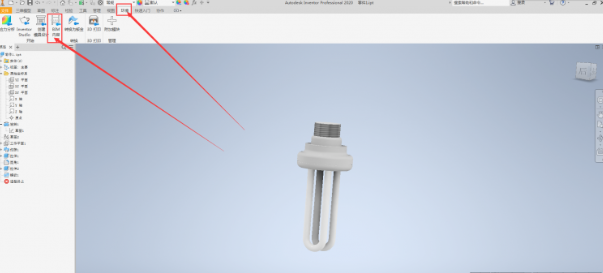

    1、在Inventor中制作好需要族,点击环境选项卡下的BIM内容,如图所示。

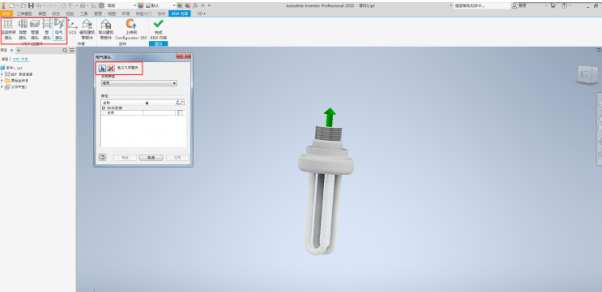

    2、然后确定好制作的族属于什么类型,然后点击添加连接件的面,如图所示。

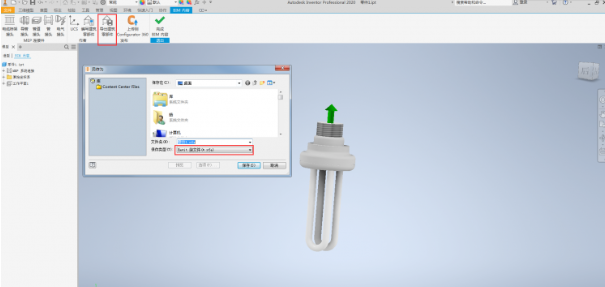

    3、添加好连接件之后点击导出建筑零部件,选择保存成rfa格式的文件,即可在Revit中打开使(多少版本的Inventor只能转换为多少版本的Revit文件),如图所示。


    技巧的意义:

    通过学习上述文章,可以使用Inventor制作复杂的机械族,并投入使用,减少在Revit中制作族的情况。可以更具实际情况以及软件的了解程度合理选用。
