本文将介绍如何在CAD中创建块。

步骤一：选择适当的图形

在CAD软件中创建块之前，首先需要选择适当的图形。可以通过绘制自己的图形，或者从CAD库中选择一个现有的图形。确保所选的图形是你想要创建成块的对象。

步骤二：创建块定义

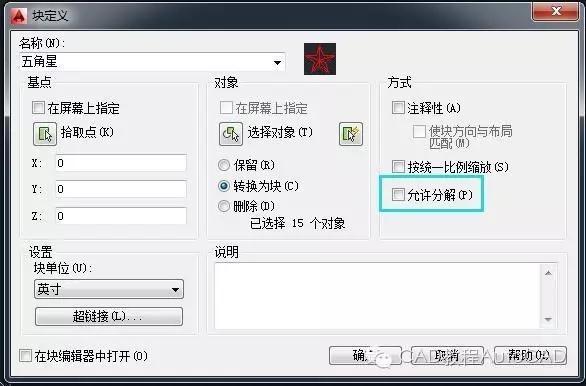

一旦选择了适当的图形，就可以开始创建块定义。在CAD软件中，使用“BLOCK”命令来创建块。可以通过以下几种方法之一来调用“BLOCK”命令：

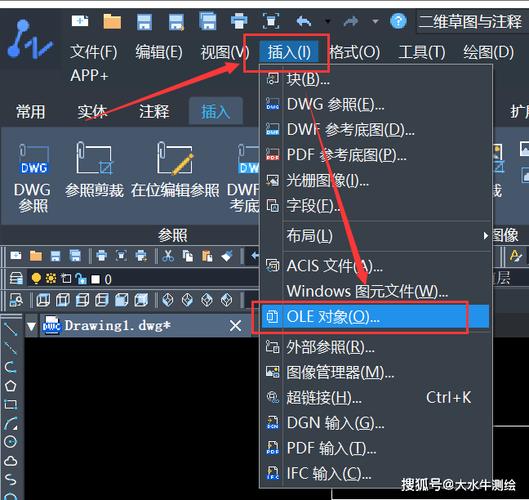

• 在CAD界面上的菜单栏中选择“插入” - “块” - “创建块”。
• 在CAD界面的命令行中输入“BLOCK”命令并按下回车键。
• 点击CAD界面上的工具栏中相应的“块”图标。

步骤三：指定块基点

在调用“BLOCK”命令后，CAD软件会要求输入块基点。块基点是块的插入点，也可以理解为块的原点。根据需要，可以在图形中选择任何一个点作为块基点。输入块基点的坐标，或者使用CAD软件提供的捕捉工具来选择一个点。

步骤四：指定块属性

除了块基点，还可以为创建的块定义指定其他属性。这些属性可以是名称、描述、旋转角度、缩放比例等。根据需要，可以根据CAD软件的指示，在命令行中输入相应的属性值。

步骤五：选择图形并确认创建块

在指定块属性后，CAD软件会要求选择图形。根据需要，可以选择一个或多个图形来创建块。可以使用CAD软件提供的选择工具来选择图形。选择完成后，按下回车键以确认选择，并完成块的创建。

步骤六：保存块定义

一旦块定义创建完成，可以选择将其保存到CAD库中以供以后使用。在CAD软件中，使用“SAVE”命令来保存块定义。可以通过以下几种方法之一来调用“SAVE”命令：

• 在CAD界面上的菜单栏中选择“文件” - “保存块”。
• 在CAD界面的命令行中输入“SAVE”命令并按下回车键。
• 点击CAD界面上的工具栏中相应的“保存块”图标。

步骤七：插入块

一旦块定义保存完成，可以随时在CAD中插入该块。在CAD软件中，使用“INSERT”命令来插入块。可以通过以下几种方法之一来调用“INSERT”命令：

• 在CAD界面上的菜单栏中选择“插入” - “块” - “插入块”。
• 在CAD界面的命令行中输入“INSERT”命令并按下回车键。
• 点击CAD界面上的工具栏中相应的“插入块”图标。

在调用“INSERT”命令后，可以根据需要选择并插入已保存的块定义。根据CAD软件的指示，在命令行中输入插入点的坐标，并根据需要指定其他属性值。确认设置后，按下回车键以完成块的插入。

总结

通过以上步骤，在CAD软件中创建块是相对简单的。选择适当的图形，创建块定义，指定块基点和属性，选择图形并确认创建，保存块定义，最后插入块。这些步骤将帮助你在CAD中成功创建块。
