注： 本主题假定已选择“面积和体积计算”选项（“设计”选项卡 “房间和面积”面板下拉列表 （面积和体积计算））（默认设置）。 有关详细信息，请参见关于体积计算。

1. 创建或打开将显示您要修改的空间的剖面视图。

   如果要创建剖面，请确保剖面线与楼板平面中的空间相交，以便能够在剖面视图中看到空间。

2. 使空间可见（在剖面视图中）。

3. 将光标放置在空间上，当它高亮显示时，选择它。

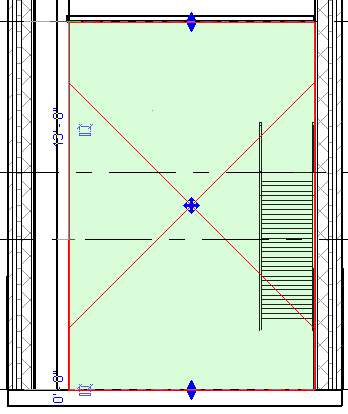

   表示空间体积的着色区域高亮显示为红色。

   请注意，此时出现两个拖曳控制柄（顶部和底部）及相应的关联尺寸。 拖曳控制柄和尺寸标注指明了选定空间的垂直长度。 上方的拖曳控制柄和尺寸标注指明高度偏移。下方的拖曳控制柄和尺寸标注指明底部偏移。



4. 单击关联尺寸。

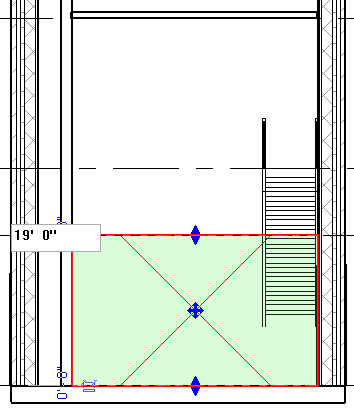

5. 在值框中，输入新的尺寸标注值，并按 Enter 键。



   空间的垂直长度发生变化。请注意，拖曳控制柄已重新定位，着色也相应地发生变化，以指明新的垂直长度。

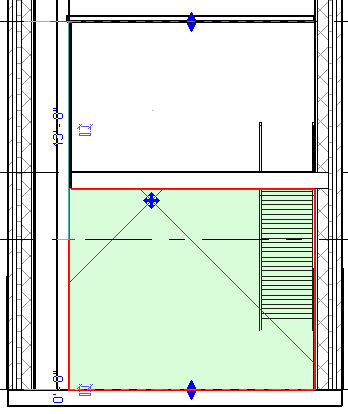

   如果垂直长度超过房间边界图元（例如楼板或天花板），空间将捕捉到房间边界图元。 但是，拖曳控制柄和关联尺寸将指明指定的垂直长度，如下图所示。



6. 如有必要，可以重新定义其他尺寸标注。

7. 单击“修改”。

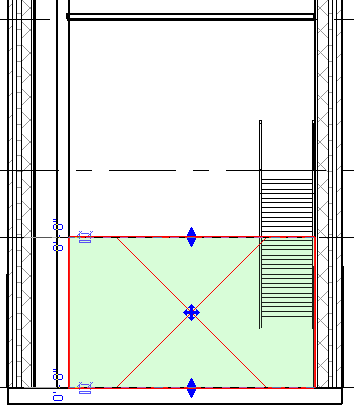

   空间的垂直长度得到重新定义，空间的体积即与规格相符。
