轴网标头，不同于一般的族，他是一个复合的嵌套族：由轴网族和轴网标头族组成；轴网本身是系统族，不可载入，因此需要调节样式和大小还需要单独修改标头族。

    今天来了解一下如何修改轴网表头的样式和大小。

    1.修改轴网样式

    首先我们尝试修改轴网的“类型属性”来修改其颜色等样式：

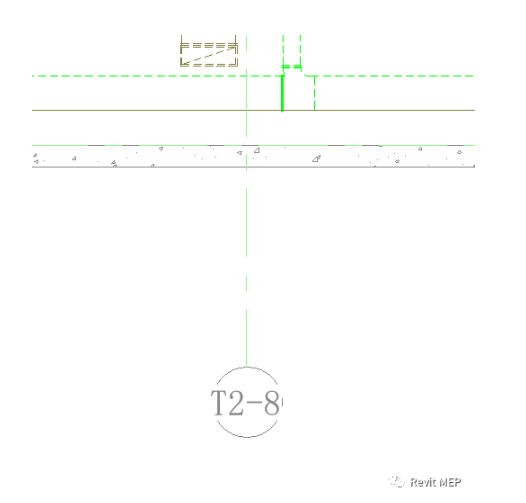

    当我们修改完颜色后会发现只有轴线部分的颜色发生了变化：

    这正如我们所说的轴网标头族的复合影响而产生的。

    因此，我们在“项目浏览器”中找到对应的族（注释符号族比较多，可以通过右键搜索快速查询）：

    右键族名称，然后打开族进行编辑：

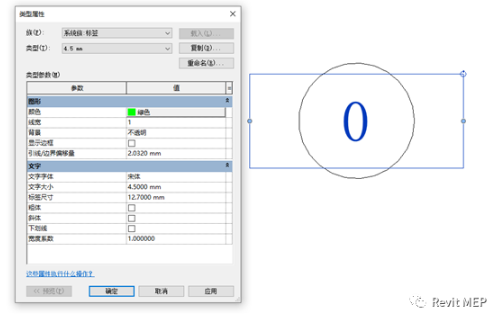

    1）选中“文字标签”修改其“类型属性”中的颜色：

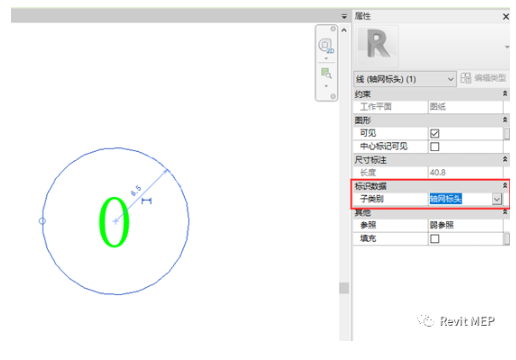

    2）选中标头圆圈符号，查看其子类别为“轴网标头”：

    回到“项目”中去（注意这里不是直接在族中修改），

    在“管理”中找到“对象样式”：

    找到注释对象中“轴网标头”的子类别，修改其样式：

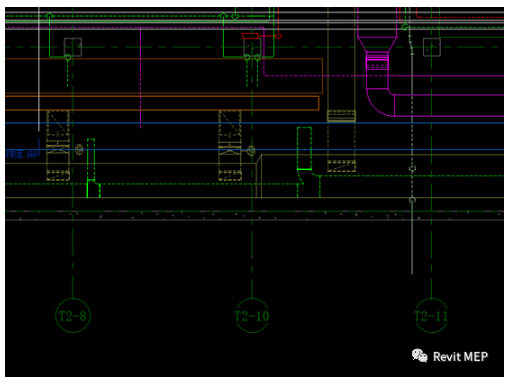

    经过这样3个级别的修改，我们终于达到了修改轴网颜色的效果了！

    当然我们还可以通过图元替换、视图样式、过滤器等等方法来修改，但这些都是针对视图的，并不是正规的解决方法，所以并不是我们最推荐的。

    2.修改轴网标头大小

    我们再次打开刚才的“轴网标头”族，

    Revit自带的项目样板中，轴网标头族的尺寸标注显示没有开；

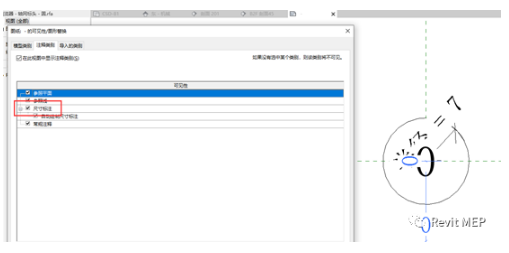

    因此打开可见性管理（快捷键VV），在“注释类别”中显示“尺寸标注”：

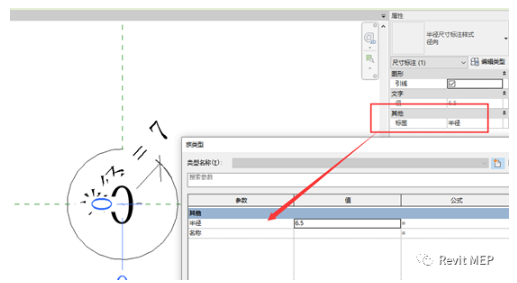

    查看其族类型参数：

    可以发现圆圈的半径以及关联了类型参数“半径”，因此调节半径参数就能调整轴网标头的圆圈符号大小了。

    这里我们建议新建一个族类型，而不是直接修改，便于复用：

    调整文字标签就较为简单了，选中文字标签修改“文字大小”，同样我们建议复制新建一个族类型，便于复用：

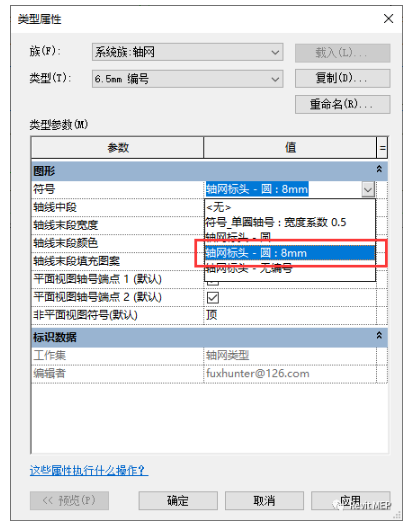

    注意：因为轴网是嵌套族，回到项目中，我们还需要在“轴网”族中选择“符号”类型至我们刚才创建的类型：

    这样就大功告成了，是不是感觉又学到了很多东西呢？
