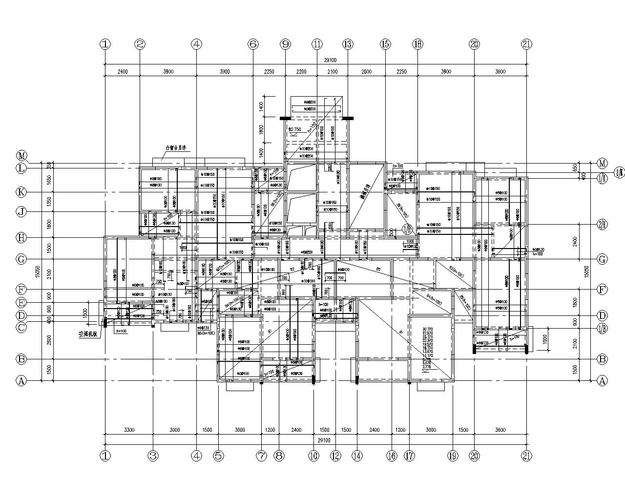

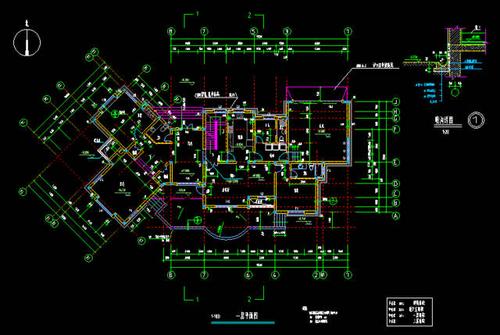

在现代建筑设计中，CAD（计算机辅助设计）已成为一种必不可少的工具。CAD建筑平面图是一个建筑项目的基础，它展示了建筑物的布局、尺寸、房间功能等重要信息。如果您想学习如何绘制CAD建筑平面图，下面将为您提供一些简单的步骤。

1. 收集建筑设计要求：在绘制CAD建筑平面图之前，您需要了解建筑项目的设计要求，包括建筑类型、尺寸限制、功能需求等。这些信息将成为您绘图的基础。

2. 创建建筑平面图的草图：使用CAD软件，您可以创建一个建筑平面图的草图。您可以根据设计要求，在绘图页面上绘制建筑物的轮廓线和主要房间的位置。确保准确标注尺寸，以便后续绘图时能更准确地定位。

3. 绘制房间：使用CAD软件的工具，您可以按照草图上的轮廓线绘制房间的具体形状。您可以选择绘制直线、圆弧、矩形等形状，根据需要进行调整，以确保房间的尺寸和形状符合设计要求。

4. 添加尺寸和标签：为了更好地理解建筑平面图，您需要在适当的位置添加尺寸和标签。这些尺寸可以包括房间尺寸、门窗的位置和尺寸等。您可以使用CAD软件的标注工具添加这些信息。

5. 绘制CAD图层：为了更好地组织CAD建筑平面图，您可以使用图层功能。您可以创建不同的图层，用于绘制建筑物的不同部分，例如外墙、内墙、家具等。这样可以更方便地编辑和管理绘图。

6. 添加图例和注释：为了使建筑平面图更易读和易懂，您可以添加图例和注释。图例可以显示建筑物的不同部分，例如卫生间、厨房等。注释可以提供额外的信息，例如材料规格、颜色等。

通过上述步骤，您可以绘制出一份基本的CAD建筑平面图。当然，这只是一个入门级别的教程，CAD绘图是一个复杂的过程，需要不断的实践和经验积累。希望这篇文章对您学习CAD建筑平面图有所帮助。
