BIM软件小技巧：Revit建筑内照度分析

    Revit软件照度计算主要分为三个功能模块：参数设置、创建照度要求、空间照明分析。

    1.参数设置

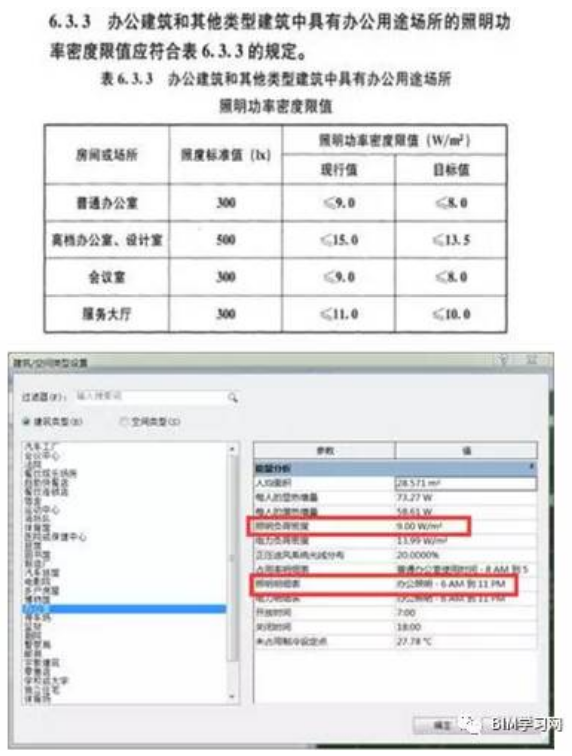

    根据不同建筑的功能和性质定义建筑类型，确定主要房间的照明负荷。如浦发银行项目属于办公建筑，则根据规范GB50034-2013的要求在与照明相关的设置中填入办公建筑的参数，后期再对建筑内大堂、机房等其他性质的区域单独修改，节省各区域重复定义的工作量。(功能区“管理”—“MEP设置”—“建筑/空间类型设置”)

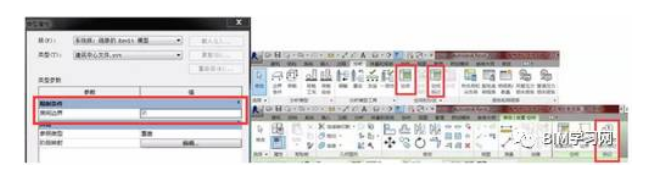

    通过“空间”放置自动获取建筑中不同房间的信息：面积、体积等。注意：空间不能在天花板平面定义。定义“空间”的目的在于：1、软件可以根据空间的信息，计算各个房间的室形指数RI或室空间比RCR;2、将每个房间单独定义成空间后方便软件根据每个房间的不同分别进行照度分析。(功能区“分析”—“空间”，分别进行房间边界、空间的放置、空间标记)。

    2.创建照度要求

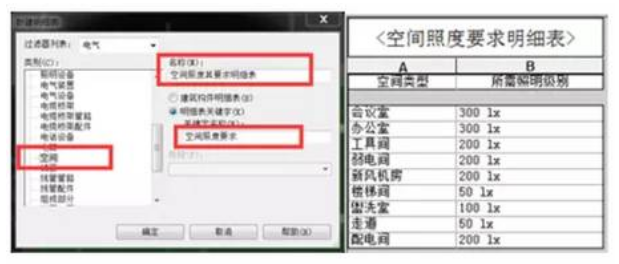

    创建照度要求的目的是根据规范《建筑照明设计标准》要求为建筑内不同功能的区域指定照度要求。(“分析”—“明细表/数量”)

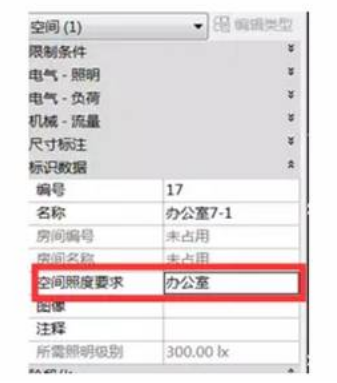

    在明细表属性对话框“字段”中选择空间类型和所需照明级别。根据项目实际情况，为明细表添加行，输入项目中需要使用的空间类型和相应照度。

    3.空间照明分析

    完成各参数设置并指定照度要求后，通过创建空间照度分析明细表可进行照明灯具布置或分析已有设计是否合理。(“分析”—“明细表/数量”)

    在明细表属性对话框“字段”中选择名称、天花板反射系数、墙面反射系数、楼板反射系数、照明计算工作平面、所需照明级别、平均估算照度、照度差值、指定的每个区域的照明负荷、每个区域的实际照明负荷、照明密度差值。

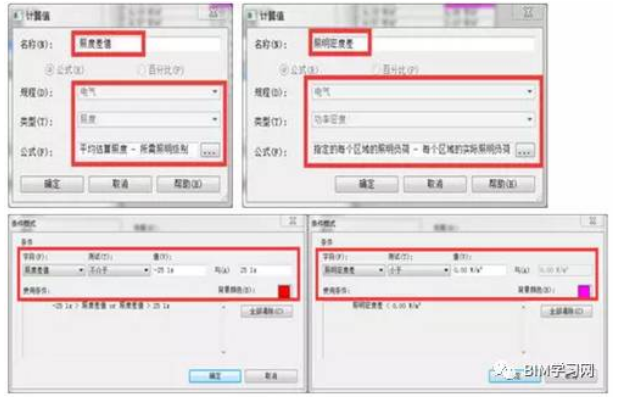

    其中，照度差值和照明密度差值需要自己指定计算公式。在“明细表属性”对话框中，点击“计算值”，照度差值的公式为所需照明级别-平均估算照度，一般认为差值在照明级别正负10%内是合适的，因此在“条件格式”中“照度差值”选择不介于正负25lx，则认为灯具设计得不合适，在“背景颜色”中用红色示意。照明密度差值的公式为所指定的每个区域的照明负荷-每个区域的实际照明负荷，根据规范中电气设计的节能要求照明功率密度不能超过限值，因此在“条件格式”中“照明密度差值”选择小于0w/㎡，则认为灯具设计得不合适，在“背景颜色”中用红色示意。

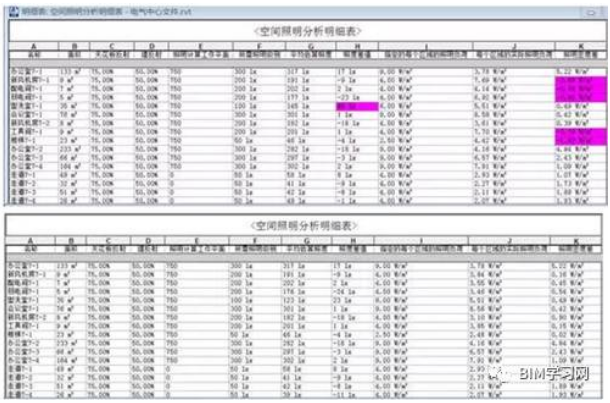

    通过空间照明分析明细表，Revit运用指定以及灯具自带的参数，分别为每个空间计算照度，且计算值会随着灯具的更改实时变动。浦发银行项目某层的照明分析明细表如下，从下表中可知：盥洗室的照明设计偏亮，将1350lm嵌入式荧光灯改为1080lm嵌入式筒灯后符合照度要求。新风机房、配电间、弱电房等照明功率超标，分别通过减少灯具数量或选用光通量更高的灯源等措施，使设计符合绿建节能要求，具体选型方法在此不再赘述。

    照度分析优化对比表

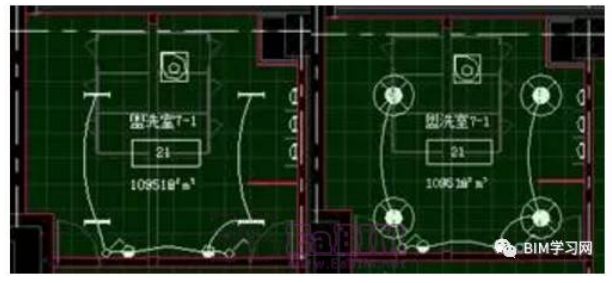

    盥洗室照明优化对比图
