草图大师是一款功能强大的CAD绘图软件，可以用于2D和3D建模。使用草图大师进行CAD图纸的建模可以使设计师更加高效地完成工作。下面是CAD图纸在草图大师中进行建模的步骤：

1. 导入CAD图纸

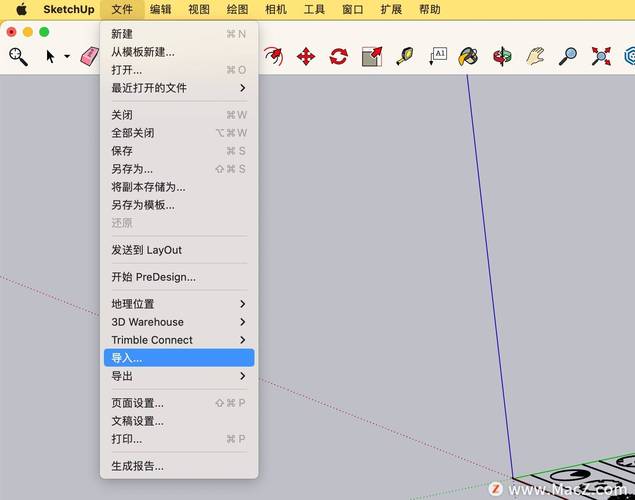

首先，将CAD图纸导入到草图大师软件中。可以通过点击"文件"菜单，并选择"导入"选项，然后选择需要导入的CAD图纸文件。导入后，CAD图纸将显示在草图大师的工作区。

2. 创建草图

在草图大师的工具栏中，选择"草图"工具，并在工作区中创建一个新的草图。可以根据CAD图纸的尺寸和要求设置草图的大小。

3. 添加实体

使用草图大师的绘图工具，例如直线、圆、矩形等，在草图中绘制实体。可以根据CAD图纸中的信息，按照比例和准确度要求绘制实体。绘制完成后，可以对实体进行调整和编辑。

4. 创建特征

根据CAD图纸中的特征和要求，使用草图大师的特征工具，如拉伸、旋转、倒角等，对实体进行建模。可以根据需要，添加更多的特征和操作。

5. 添加约束

根据CAD图纸中的约束条件，使用草图大师的约束工具，对实体进行约束。可以添加水平、垂直、对称等约束来保持实体的准确性和稳定性。

6. 进行修改和编辑

在建模过程中，可能需要对实体和特征进行修改和编辑。草图大师提供了丰富的编辑工具，可以按需进行修改。

7. 渲染和导出

完成建模后，可以使用草图大师的渲染功能，使模型更加真实和逼真。渲染完成后，可以将模型导出到其他格式，如STL、STEP等，用于后续的工艺制造、3D打印等。

总结来说，CAD图纸在草图大师中进行建模，需要导入图纸、创建草图、添加实体、创建特征、添加约束等步骤。通过这些步骤，设计师可以高效地将CAD图纸转化为3D模型，并进行后续的编辑和导出。草图大师的强大功能和易用性，使得CAD图纸的建模变得更加简单和便捷。
