    散水是指房屋外墙四周的勒脚处(室外地坪上)用片石砌筑或用混凝土浇筑的有一定坡度的散水坡。散水的作用是迅速排走勒脚附近的雨水，避免雨水冲刷或渗透到地基，防止基础下沉，以保证房屋的巩固耐久。Revit软件中，并没有专门的散水构件，那么我们如何在revit中创建散水呢？

    一、内建模型

    在“建筑”或者“结构”选项卡下，找到内建模型命令，选择“楼板”的类别属性，用放样的方式绘制出散水的路径及散水轮廓。

    二、利用“楼板”快速创建散水

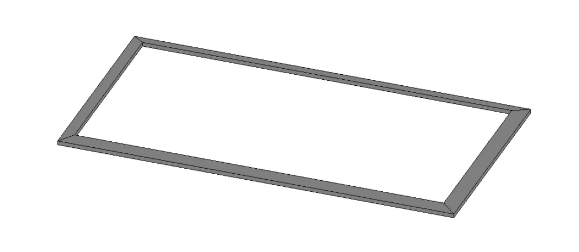

    1.首先根据图纸要求创建楼板，根据散水轮廓绘制模型，如图所示。

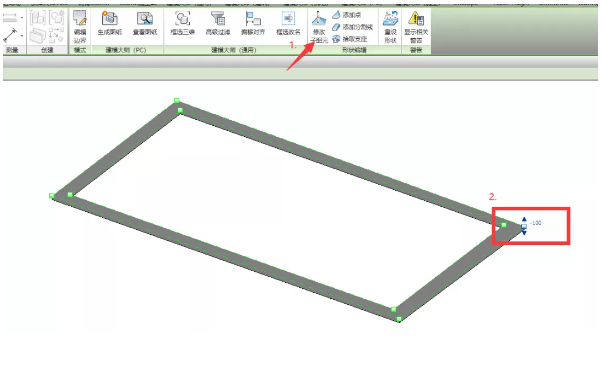

    2.点选已创建的楼板，点击形状编辑栏里面的，“修改子图元”命令。分别选中外边四角的点修改标高。

    3.完成标高设置后，按ESC退出命令，散水就绘制完成了!

    三、利用“楼板边”创建散水。

    此命令需要依靠拾取楼板的边界进行操作，必须要有楼板才可以。

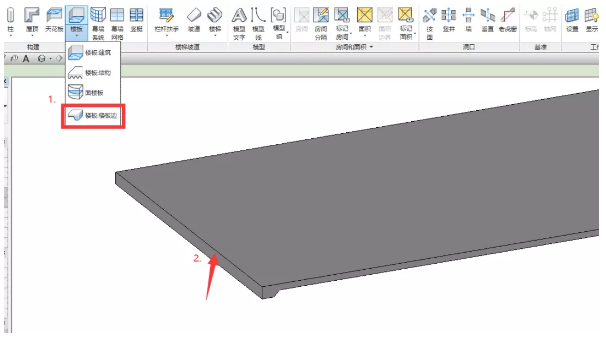

    1.首先点击构件里的“楼板”，选择“楼板边”，在三维中拾取楼板的上边界。

    2.改变默认楼板边的轮廓，选择“插入-载入族”弹出的弹框后，选择“轮廓-常规轮廓-场地-散水”点击散水，载入项目中。

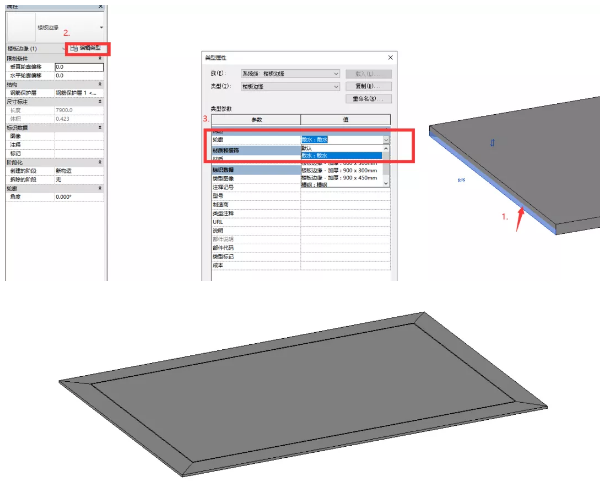

    3.选中已创建的楼板边，编辑类型，找到构造，修改轮廓为散水，点击确定完成散水绘制，如图所示

    四、利用“墙饰条”创建散水。

    此命令需要依靠拾取墙的边界进行操作，必须要有墙才可以。

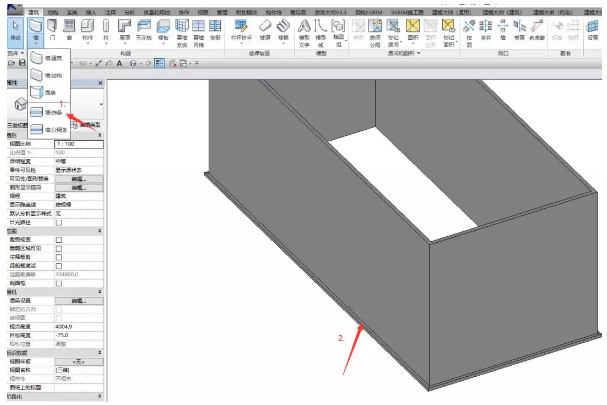

    1.首先点击构件里的“墙”，选择“墙饰条”，在三维中拾取墙的底部，拾取完后按Esc结束命令。

    2.改变默认墙饰条的轮廓，选择“插入-载入族”弹出的弹框后，选择“轮廓-常规轮廓-场地-散水”点击散水，载入项目中。

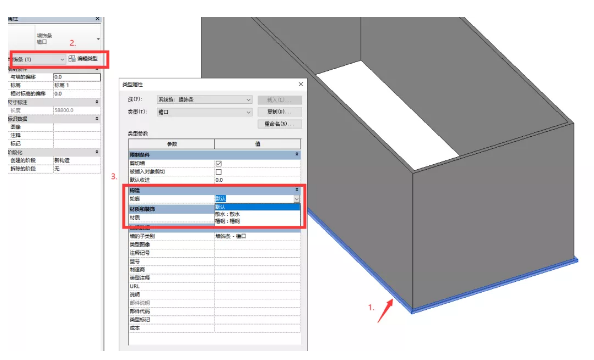

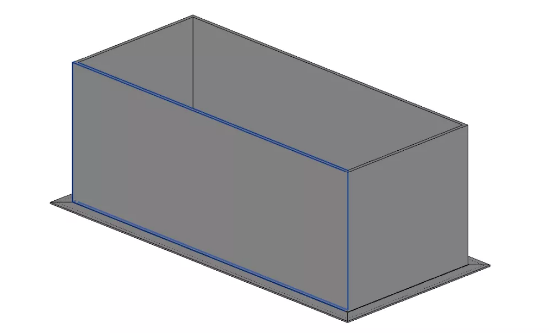

    3.选中已创建的墙饰条，编辑类型，找到构造，修改轮廓为散水，点击确定完成散水绘制，如图所示
