将桁架附着到屋顶或结构楼板，以强制桁架将其弦杆与该图元吻合。
下列规则适用于附着的桁架。
桁架位置取决于为其指定的附着位置和支承弦杆。
如果附着的是桁架的上弦杆，则它的定位线就是它将附着的图元的底面。
如果附着的是桁架的下弦杆，则它的定位线就是它将附着的图元的顶面。
如果仅附着了非支承弦杆，则支承弦杆的位置将是未附着弦杆的当前定位线。
如果仅附着了支承弦杆，则非支承弦杆的位置将是由“桁架高度”属性确定的桁架定位线偏移量。对于上弦杆来说，偏移距离为正数；对于下弦杆来说，偏移距离为负数。
桁架弦杆的定位线必须在屋顶或结构楼板之下（如果附着的是上弦杆）或之上（如果附着的是下弦杆）。
上弦杆的标高必须始终高于下弦杆的标高。 它们可以连接，但是决不能交叉。
屋顶或结构楼板的宽度必须等于或大于桁架的宽度。 不能将桁架附着到未完全将其覆盖的结构楼板或屋顶上。

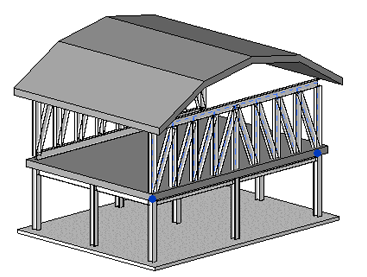

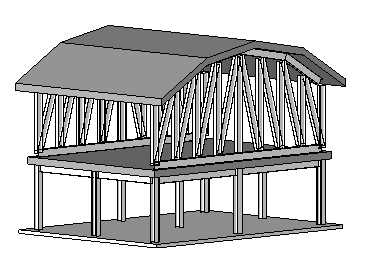

附着桁架
请确认在当前视图中打开了屋顶和结构楼板的可见性。
选择要附着的一个或多个桁架。
单击“修改 | 结构桁架”选项卡
“修改桁架”面板
（附着顶部/底部）。在选项栏上，对于所附着的桁架弦杆选择相应的“附着桁架: 顶部”或“附着桁架: 底部”。
选择屋顶或结构楼板。
注： 不是所有桁架族都能正确附着到屋顶或结构楼板。 为了使弦杆与相应屋顶或结构楼板的形状吻合，布局族的弦杆绘制线必须与顶部参照平面重合。屋顶/结构楼板轮廓定义的是族的参照平面的转换，而不是弦杆的形状。桁架轮廓的形状将不放弃。如果稍后分离桁架，原始轮廓将显示出来。
分离桁架
选择所附着的桁架。
单击“修改 | 结构桁架”选项卡
“修改桁架”面板
“分离顶部/底部”。选择要从中分离桁架的屋顶或结构楼板。
（可选）单击选项栏上的“全部分离”分离上弦杆和下弦杆。
桁架分离，并保持其原始轮廓形状。
