可以在平面视图或三维视图中创建坡道。

可使用与绘制楼梯所用的相同工具和程序来绘制坡道。 与楼梯类似，可以定义直梯段、L 形梯段、U 形坡道和螺旋坡道。 还可以通过修改草图来更改坡道的外边界。

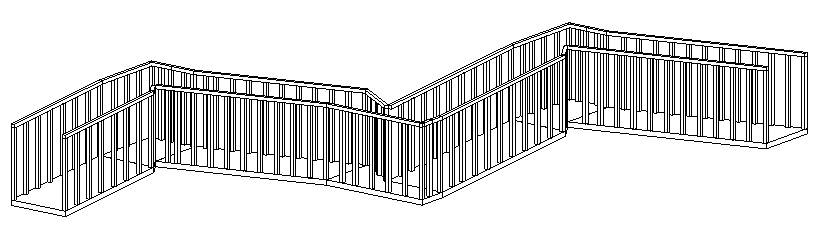

完成的坡道

在平面视图或三维视图绘制一段坡道或绘制边界线来创建坡道。

添加坡道的最简单方法是绘制梯段。但是，“梯段”工具会将坡道设计限制为直梯段、带平台的直梯段和螺旋梯段。若要了解设计坡道时的更多控制，请使用边界和踢面工具绘制一段坡道。

1. 打开平面视图或三维视图。

2. 单击“建筑”选项卡 “楼梯坡道”面板 （坡道）。

3. （可选）要选择不同的工作平面，请在“建筑”、“结构”或“系统”选项卡上单击“工作平面”面板 “设置”。

4. 单击“修改 | 创建坡道草图”选项卡 “绘制”面板，然后选择 （线）或 （圆心-端点弧）。

5. 将光标放置在绘图区域中，并拖曳光标绘制坡道梯段。

6. 单击 （完成编辑模式）。

   提示： “顶部标高”和“顶部偏移”属性的默认设置可能会使坡道太长。尝试将“顶部标高”设置为当前标高，并将“顶部偏移”设置为较低的值。
