接上一篇技术文章《Revit导出dwg设置详解（上）》已经对图层管理有了比较深层次的了解，我们来了解《Revit导出dwg设置详解（下）》这部分的内容；

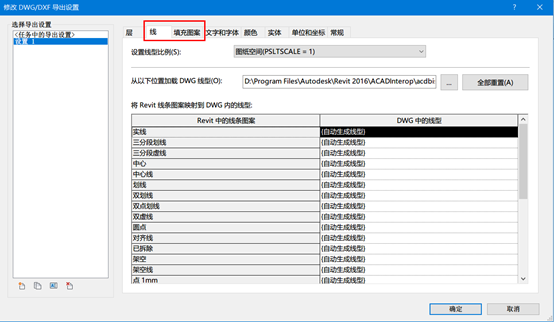

    1、  线及填充图案，没有特殊要求，一般线及填充图案不做调整；

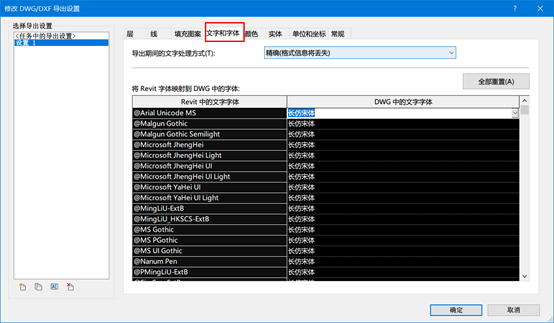

    2、  文字和字体：字体全部设置成长仿宋体，如果没有该字体，可以百度下载安装包，进行安装；

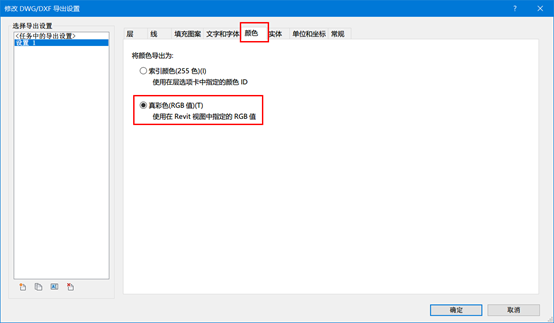

    3、图层颜色设置：“颜色”选项栏中选择“真彩色（RGB值）”，确保导出的图纸显示能够与Revit图纸平面中设置的颜色一致。另外一个选项“索引色（255色）”的意思是，按图层设置的颜色导出，不推荐。

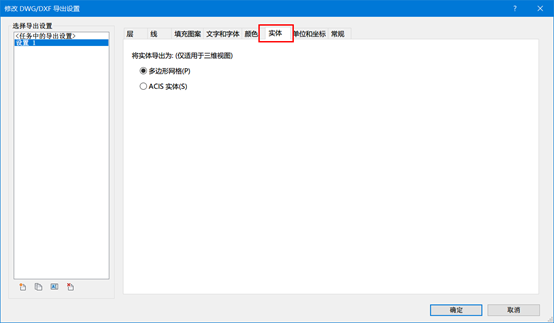

    4、实体：影响三维视图，选择“多边形网格”，导出的图元为由多个多边形组成的对象，是矢量图形。“ACIS实体”与常规的CAD详图会有出入，不建议该设置导出；

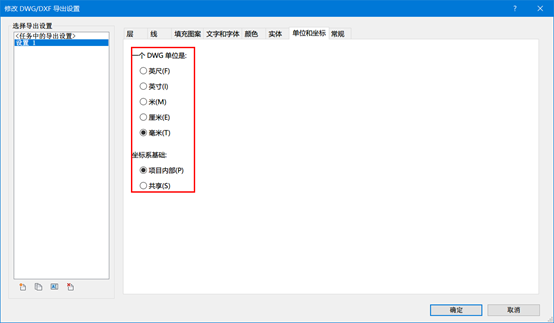

    5、单位和坐标：一般选择“毫米”“项目内部”，与项目内部设置一致；

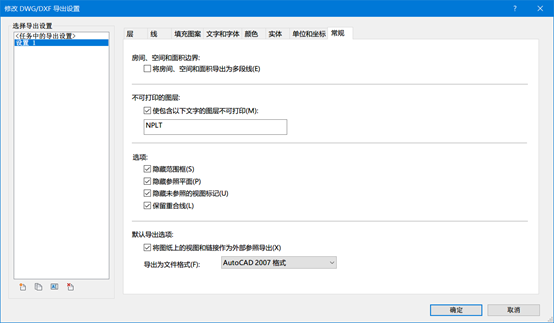

    6、常规选项：设置如图，与默认选项不同的几点说明。勾选“保留重合线”，若不勾选会存在导出图纸不完整的情况。默认导出选项，去掉“链接作为外部参照导出”选项，导出的图纸只有一张，否则所有链接的文件都会以参照底图的方式导出，不便于文件管理。导出的文件格式设置成“AutoCAD2007格式”确保导出的图纸在多数电脑上都能打开，不用再进行二次转化成低版本。
