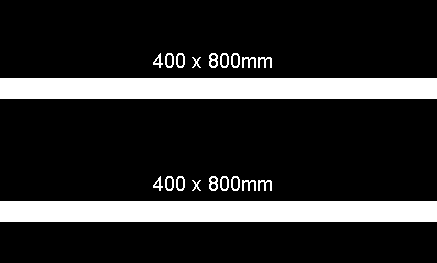

在检查结构模型时，结构框架往往是我们检查的重点。但由于其数量众多，费时费劲，在对结构梁上标记时默认只有宽高信息，是否有标高偏移却不得而知，如图：

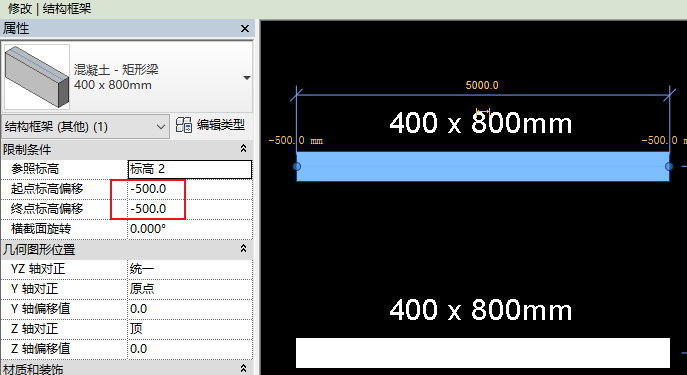

通过标记可以得知这两根梁同为400x800mm，但在实际项目中有个很现实的问题就是因为升降板的关系，相同的类型的结构梁其起/终点标高偏移很可能不同。默认情况下，要查看起/终点标高偏移只能选中该梁在实例属性中寻找，如图：

这种方法来查看结构梁的起/终点标高偏移值无疑是比较繁琐的，这里介绍一种比较好的方法来解决，那就是利改造结构框架的标记族。

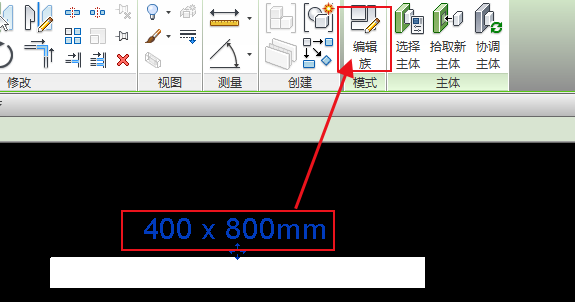

先选中结构框架标记族，然后选择“编辑族”，如图：

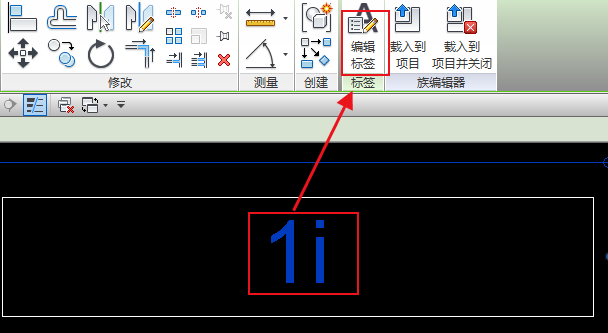

进入到族后，先选择该标签，再对其进行编辑，如图：

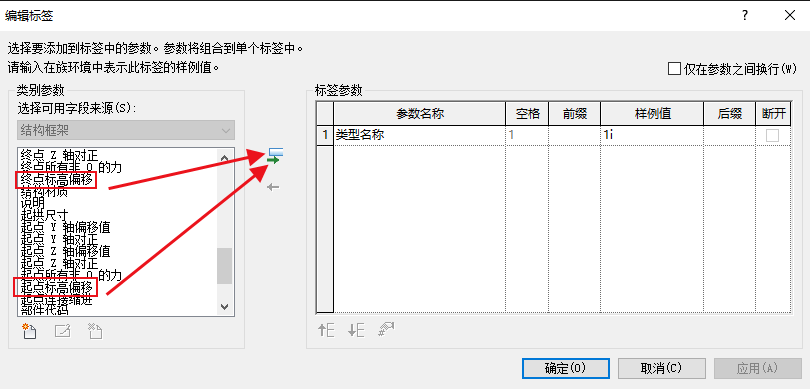

在“编辑标签”面板内，将起点标高偏移、终点标高偏移加入到标签参数内，如图：

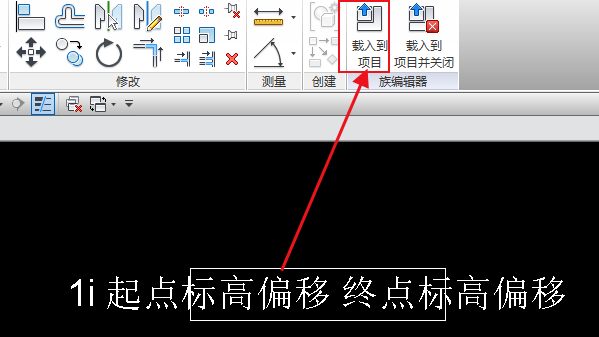

编辑完成后确定，然后载入到项目：

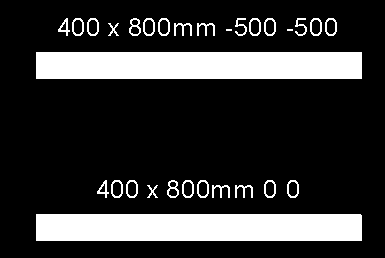

在弹出的对话中选择第二项“覆盖现有版本及其参数值”，该标记就自动识别并显示每一条梁各自的起/终点标高偏移值，如图：

利用改造后的结构框架标记族就不用再选中相应的结构梁来查看是否有偏移了，是不是方便很多了呢？
