Revit是一款功能强大的建筑信息模型软件，它可以帮助建筑师和工程师轻松地设计和模拟建筑项目。在Revit中，我们可以为楼层平面添加标高，以便在建模和制图过程中更好地组织和管理建筑元素。

要在Revit中向楼层平面添加标高，您可以按照以下步骤操作：

步骤一：打开Revit并创建一个新的项目。

首先，启动Revit软件并创建一个新的项目。您可以选择一个适合您项目的模板，例如“建筑设计”或“结构设计”模板。

步骤二：打开楼层平面视图。

在项目中选择您想要添加标高的楼层平面视图。您可以在Revit的项目浏览器中找到楼层平面视图，然后双击打开它。

步骤三：切换到标高工具。

在Revit的顶部工具栏中选择“建模”选项卡。然后，在“结构”面板中找到“标高”工具。单击该工具，以便切换到标高模式。

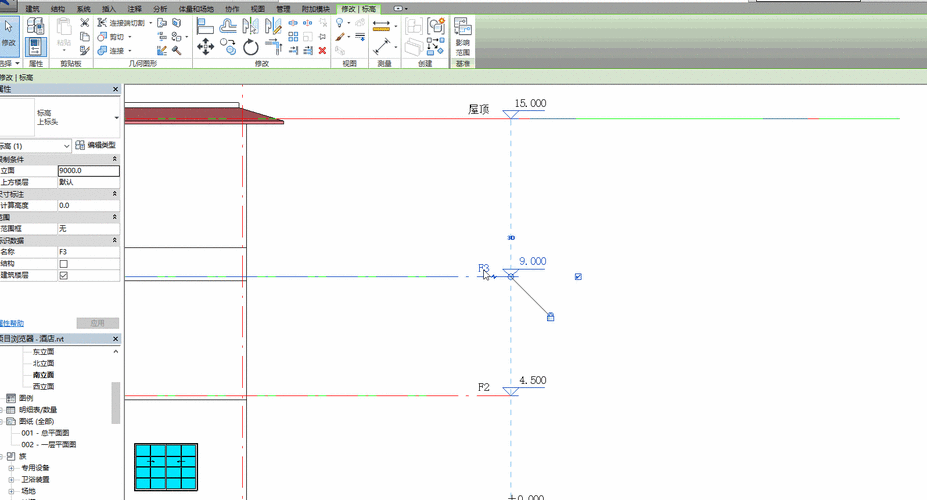

步骤四：绘制标高。

在标高模式下，您可以使用鼠标在楼层平面视图中绘制标高。选择绘制标高的起始位置，然后按住鼠标左键并拖动以定义标高的长度和方向。松开鼠标左键后，标高将被创建。

步骤五：编辑标高属性。

一旦您创建了标高，您可以编辑其属性以满足您的需求。选择标高，然后在属性编辑器中调整标高的高度、名称、偏移等参数。

步骤六：保存并应用标高。

完成标高的创建和属性编辑后，记得及时保存您的项目。这样，您就成功地向楼层平面添加了标高。您可以根据需要在同一楼层平面视图中添加多个标高。

总结起来，通过上述步骤，您可以在Revit中轻松地向楼层平面添加标高。这将有助于您更好地组织和管理建筑元素，并进行准确的建模和制图。
