    我们将CAD图纸导入Revit之后，有时为了看清图纸上的一些信息，需要将一些不必要的图层进行隐藏。

    1.选中CAD底图，然后单击上下文选项卡“导入实例”面板上的“查询”。

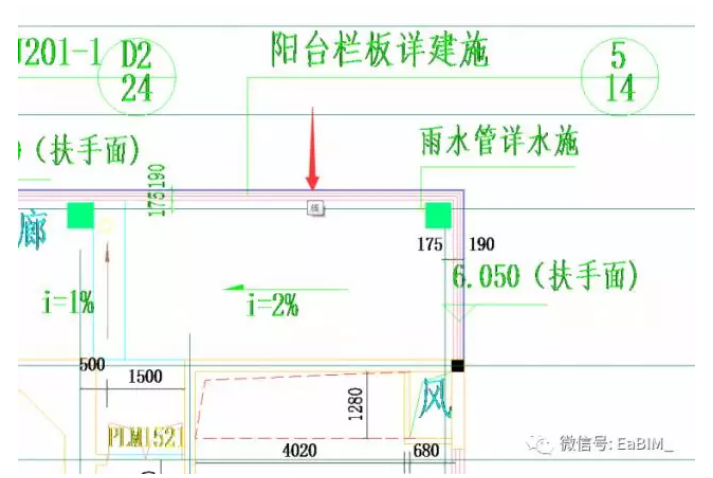

    2.单击我们想要隐藏的图层的线条（这里以门窗图层为例）。

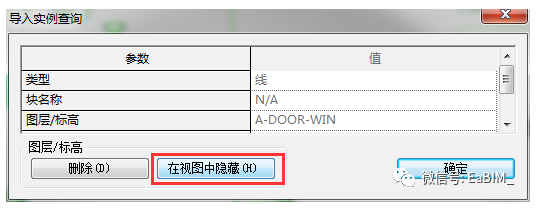

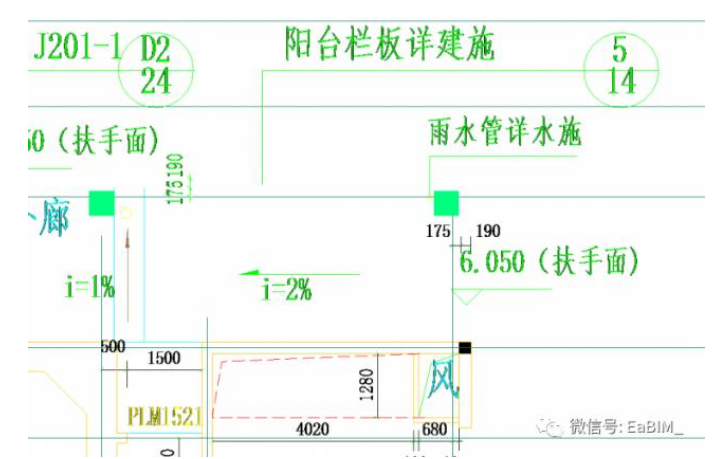

    3.这时会弹出“导入实例查询”对话框，单击“在视图中隐藏”，可以将指定的图层进行隐藏。

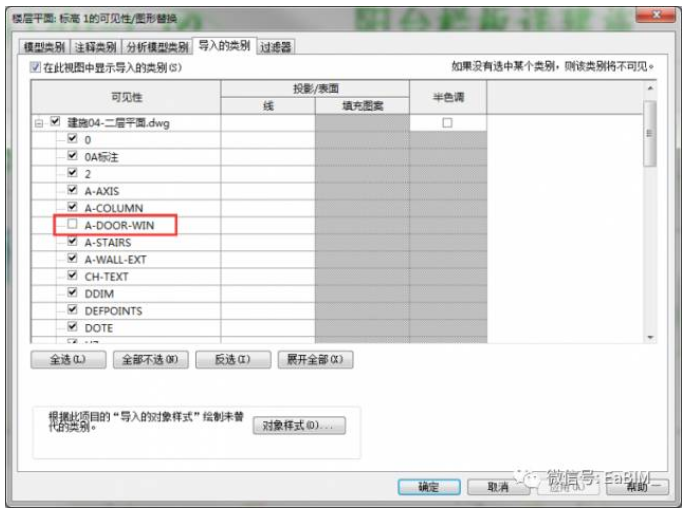

    4.我们可以在视图可见性设置当中找到我们已隐藏的图层，并将其显示出来。我们也可以在这里对CAD底图上所有的图层进行整体的控制。

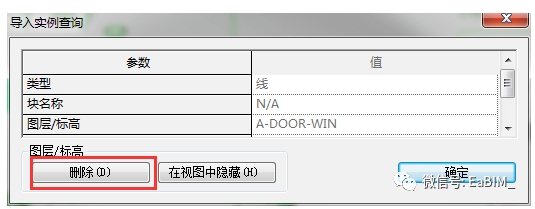

    5.除了可以将图层进行隐藏，我们还可以在“导入实例查询”对话框中将指定图层删除。
