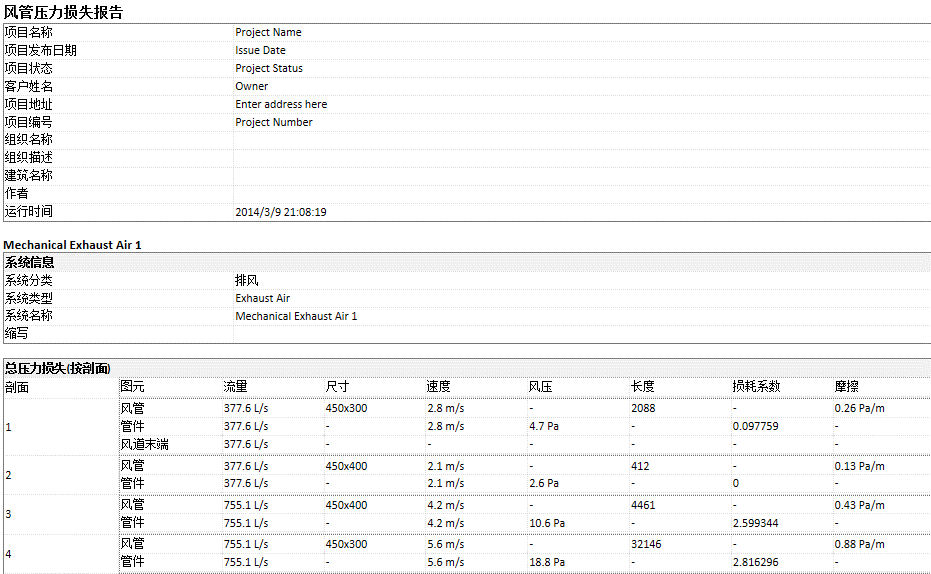

我们可以为项目中的风管或管道系统生成压力损失报告，提供系统图元的损失系数。在生成压力损失报告之前，可在项目中对系统使用调整风管大小和调整管道大小工具。
要生成报告，需要先指定要包括在报告中的系统，然后设置报告。在设置报告时，我们可以指定包括哪些字段，如直径、高度和宽度。还可以指定报告中是否显示其他信息，如系统信息和重要路径。报告输出可以另存为HTML或CSV文件。
选择报告的系统
我们可以在启动生成压力损失报告的命令之前或之后选择系统。例如，可以：

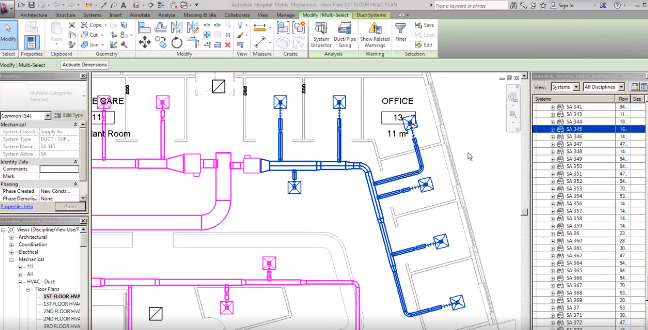

在绘图区域选择一个或多个系统，并单击“风管压力损失报告”或“管道压力损失报告”。
在系统浏览器中选择一个或多个系统，单击鼠标右键，然后单击“压力损失报告”
依次单击“分析”选项卡→“报告和明细表”面板→（风管压力损失报告）或（管道压力损失报告），并在“压力损失报告-系统选择器”对话框中选择一个或多个系统。要过滤列表中的系统，需要单击“系统类型”过滤器。
我们可以选择将其计算设置为“全部”的系统。如果计算被设置为“仅流量”或“无”，则会显示一条警告，或者系统不会显示在列表中。
但是，我们无法为消防系统或自流管系统（如卫生系统）生成压力损失报告。
另外，系统的连接必须完好才能生成压力损失报告。使用“系统检查器”确定系统是否连接完好，然后再尝试生成压力损失报告。
设置报告
在选择要包含的系统之后，即可设置报告。
1.如果以前在“压力损失报告设置”对话框中保存了报告格式，则可以从列表中选择一个。
要保存报告格式，需要在该对话框中指定所需的设置，并单击“保存”。输入格式名称，并单击“确定”。
风管压力损失报告和管道压力损失报告都有自己的报告格式。它们与默认样板保存在同一位置。
2.从列表中选择要包含在报告中的可用字段。
3.根据需要启用或禁用以下项的显示：
系统信息
关键路径：Revit计算每个路径的压力降，并将具有最大压力降的路径指定为关键路径。
按剖面划分的直线段的详细信息
按剖面划分的管件和附件损耗系数概要
平行泵集信息（仅限管道压力损失报告）
4.如果需要，请启用该选项以便在生成压力损失报告之后将其打开。
5.单击“生成”。
6.在“另存为”对话框中，输入文件名，将文件扩展名指定为HTML或CSV，然后单击“保存”。
如果我们已指定的第三方计算方法不可用，“压力损失”的值将显示为“未计算”。
1.根据需要使用风管或管道工具，并在生成损失报告之前使用“系统检查器”。
2.选择要包括在报告中的系统。
3.指定要包含在报告中的字段和其他信息。
4.保存报告格式并生成报告。
5.将报告输出另存为HTML或CSV文件。
我们可以为项目中的风管或管道系统生成压力损失报告，但首先应该确保在设计中针对系统根据需要使用“调整风管大小”或“调整管道大小”工具。若要确保获得有意义和准确的结果，还应该使用“系统检查器”来确定系统是否连接完好，然后再尝试生成此报告。
若要生成风管的报告，可以在“分析”选项卡上单击“风管压力损失报告”工具，然后使用对话框来选择要包含的系统。或者，可以先选择系统（在绘图区域中或“系统浏览器”中），然后使用快捷菜单上的“生成风管压力损失”选项。
接下来，指定要包含在报告中的字段，如直径、高度和宽度。还可以指定是否在报告中显示其他信息，如系统信息和重要路径。
如果需要，请保存报告格式。如果先前已保存过报告格式，则可以从列表中选择一个格式。若要保存报告格式，单击“保存”，然后输入该格式的名称。请注意，风管和管道的压力损失报告具有各自的报告格式。在报告生成后，可以将输出另存为HTML文件或CSV文件。报告与默认模板保存在同一位置。
