幕墙是一种外墙，附着到建筑结构，而且不承担建筑的楼板或屋顶荷载。

在一般应用中，幕墙常常定义为薄的、通常带铝框的墙，包含填充的玻璃、金属嵌板或薄石。绘制幕墙时，单个嵌板可延伸墙的长度。如果所创建的幕墙具有自动幕墙网格，则该墙将被再分为几个嵌板。

在幕墙中，网格线定义放置竖梃的位置。 竖梃是分割相邻窗单元的结构图元。 可通过选择幕墙并单击鼠标右键访问关联菜单，来修改该幕墙。 在关联菜单上有几个用于操作幕墙的选项，例如选择嵌板和竖梃。

可以使用默认 Revit 幕墙类型设置幕墙。 这些墙类型提供三种复杂程度，可以对其进行简化或增强。

• 幕墙 1 - 没有网格或竖梃。 没有与此墙类型相关的规则。 此墙类型的灵活性最强。

• 外部玻璃 - 具有预设网格。如果设置不合适，可以修改网格规则。

• 店面 - 具有预设网格和竖梃。 如果设置不合适，可以修改网格和竖梃规则。

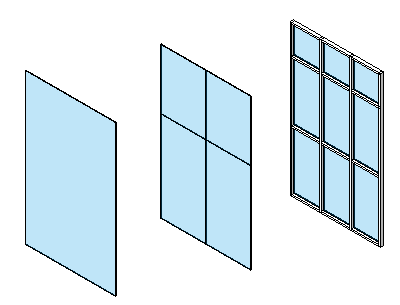

幕墙类型：“幕墙 1”、“外部玻璃”、“店面”

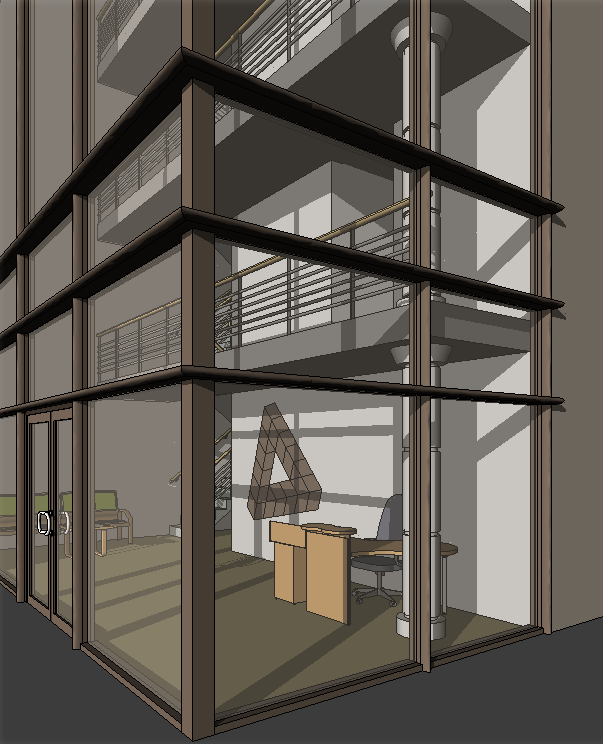

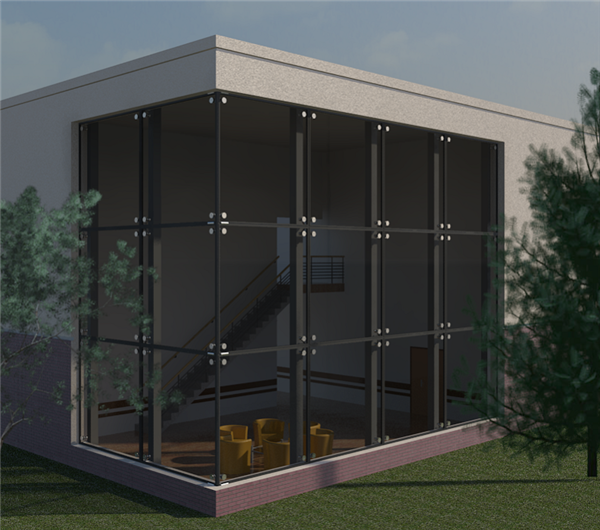

幕墙样例

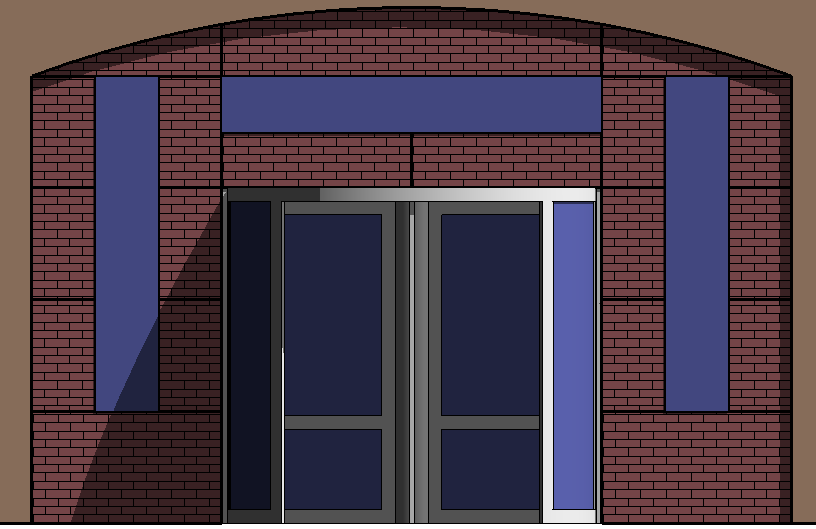

幕墙网格样例
