在REVIT建模中，常常需要创建一系列连续重复的构建，比如百叶窗、风口栅格、地沟盖板等，利用REVIT阵列命令可以创建自适应族。

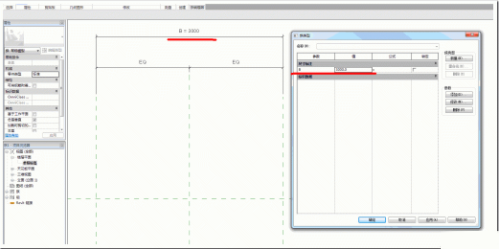

以“公制常规模型”为样本创建族，打开族编辑器，在楼层平面视图中添加两个参照平面，添加一个参照来控制两个参照平面距离，用EQ命令使其以中心平面对称。

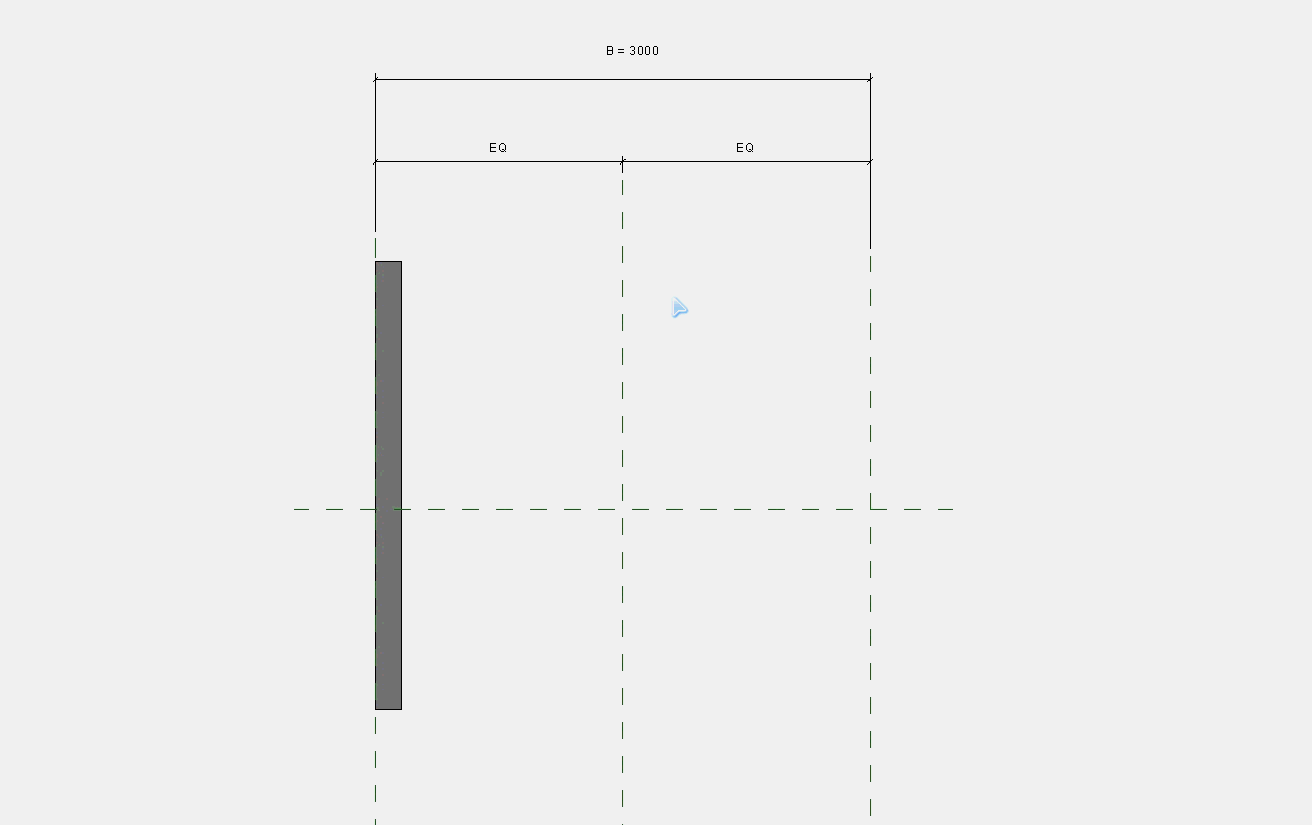

在视图中创建一个矩形拉伸，并将左边框锁定在左边一条参照面上(利用“修改-对齐，先选择左边一条参照面，此时，该参照面上出现一条虚线，在点击拉伸左边框，该拉伸实体将对其该参照面，并出现一打开的锁的标致，点击该锁，其形态将转换为”锁定“状态)。改变两参照面距离该拉伸始终跟随左参照面。

依然在楼层平面视图中，选中该拉伸，选择工具栏阵列命令，属性栏设置如下所示(设定矩形阵列，将成组关联选中，并移动到：最后一个)。

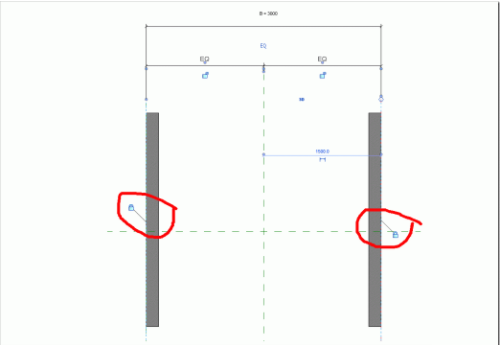

同样道理，将新阵列出来的实体，锁定到右边参照面上。此时改变参照面距离，即B参数值。两实体随参照面一起移动。

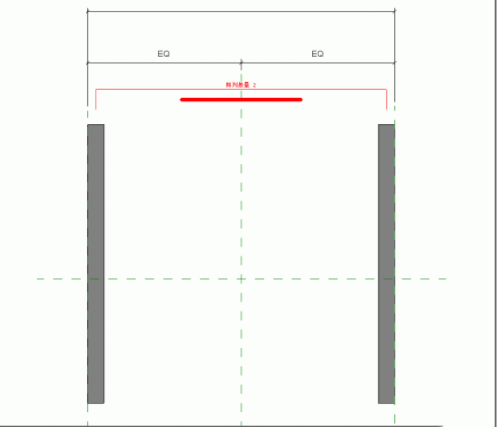

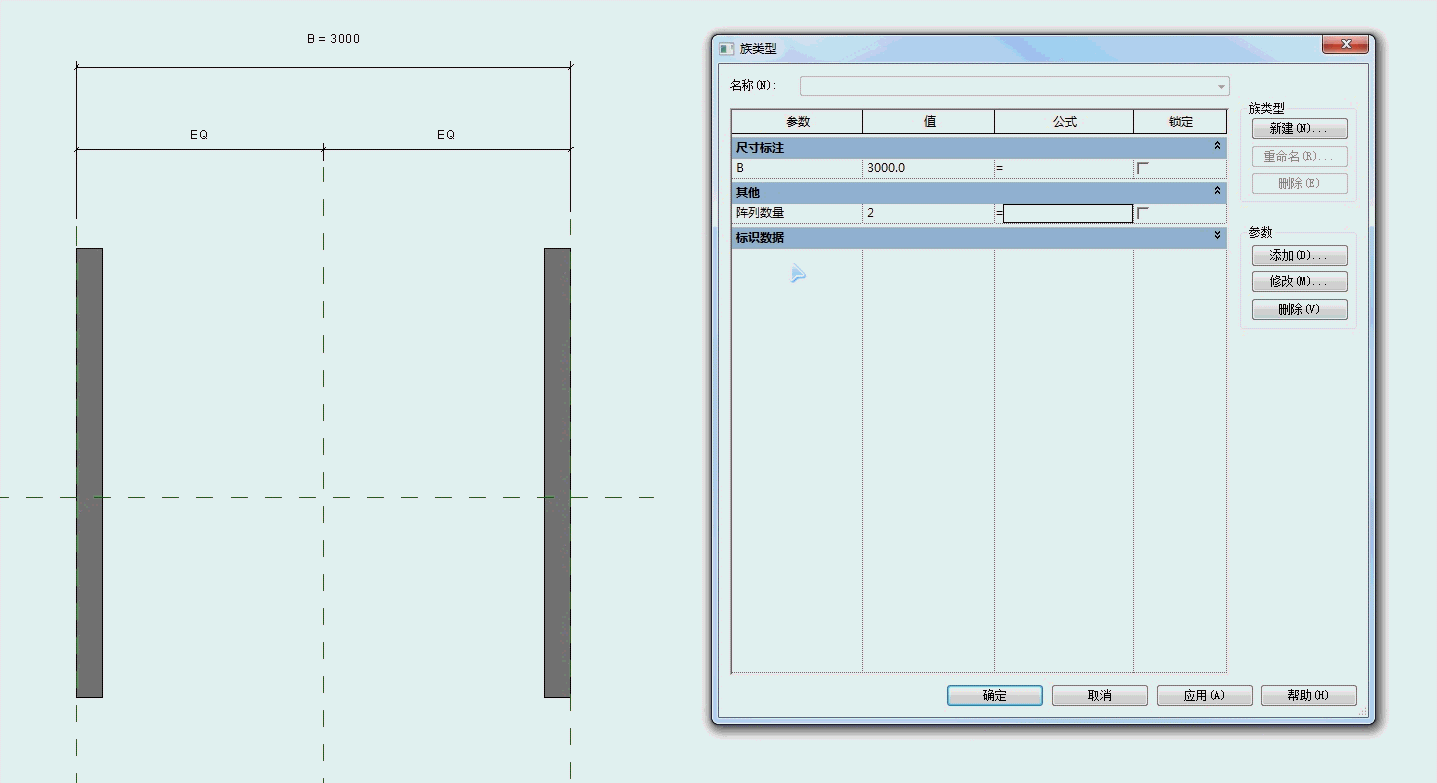

选择其中任意实体，在上面将出现一个阵列的数量标注，选择该标注，并将其设定为“阵列数量”参数，如图所示。

若改变“阵列数量”的值或者改变参照面距离，阵列将自动改变。

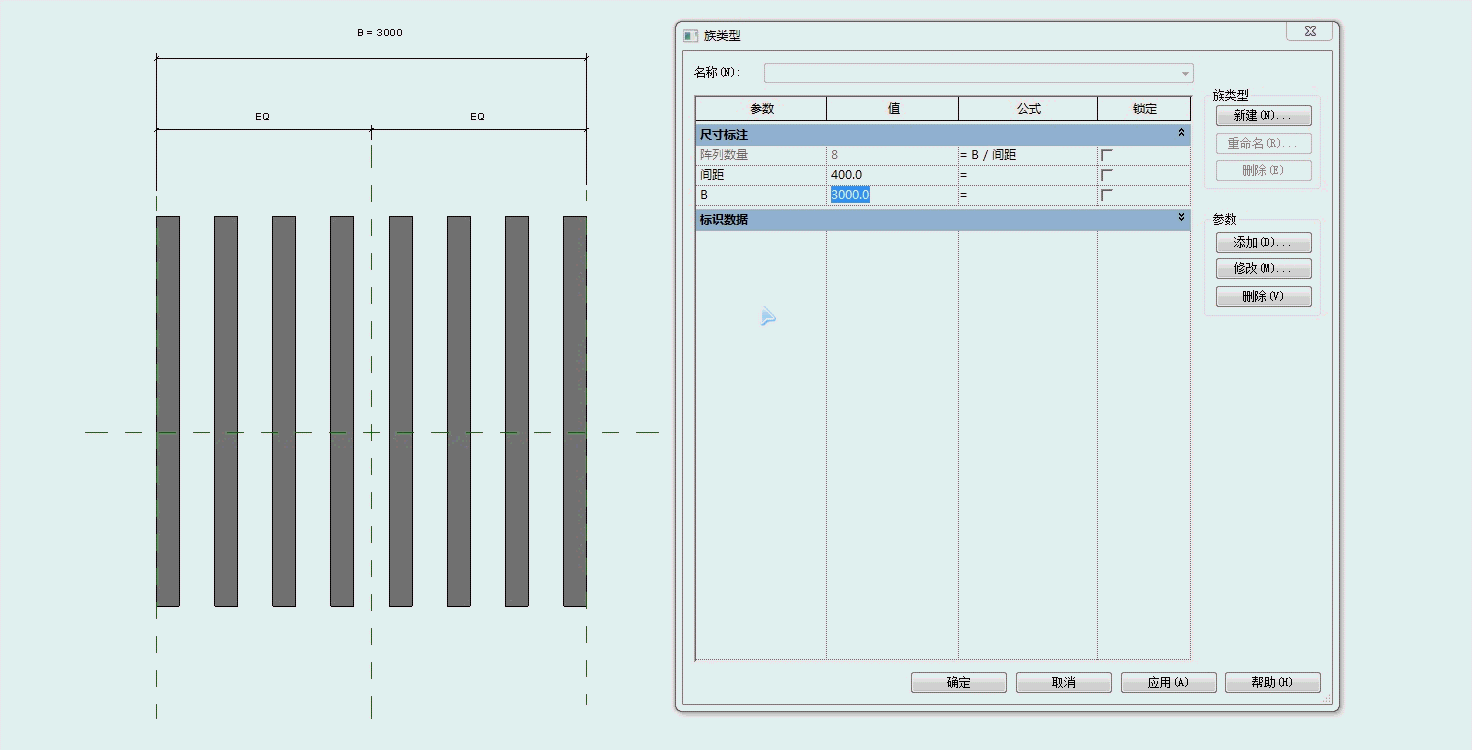

可添加一个阵列间距的参数，并利用公式将阵列数量设定为：B/阵列间距，那么改变B值,阵列数量以恒定的间距根据B值自动调整数量。
