    学习目标

    附着与分离结构柱的方法

    操作步骤

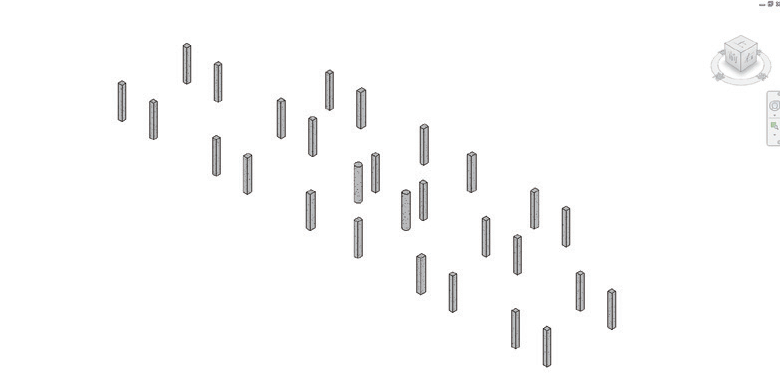

    1、打开相关RVT文件，如图所示。

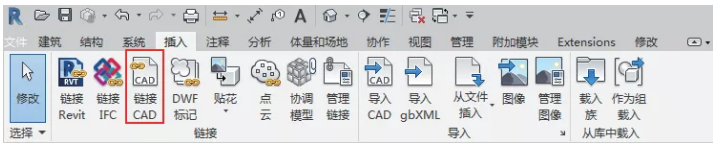

    2、切换到“一层”平面，单击“插入”选项卡中的“链接CAD”按钮，如图所示。

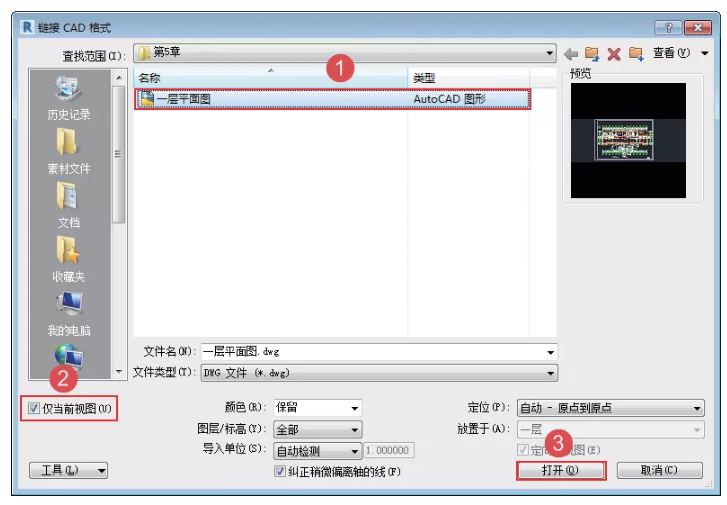

    3、在弹出的对话框中选择“场景文件第5章一层平面图.dwg”文件，并勾选“仅当前视图”选项，最后单击“打开”按钮，如图所示。

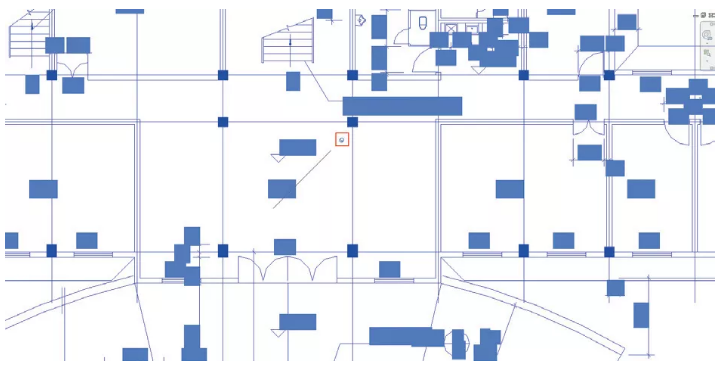

    4、选中链接进来的CAD文件，单击“锁定”按钮（快捷键为UP）进行解锁，如图所示

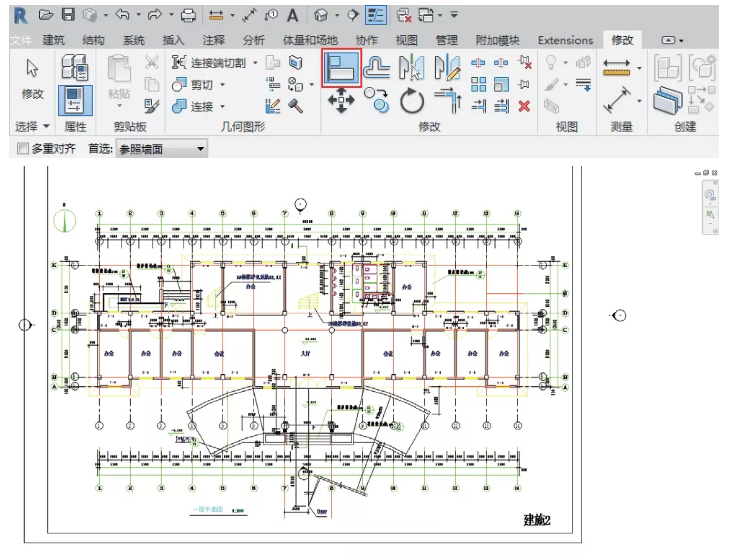

    5、解锁之后，切换到“修改”选项卡，单击对齐按（快捷键为AL），如图所示。使用对齐工具将CAD图纸与轴网进行对齐，然后单击“锁定”按钮锁定CAD图纸（快捷键为PN），如图所示。

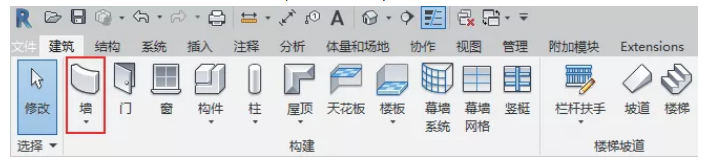

    6、切换到“建筑”选项卡，单击“墙”按钮（快捷键为WA），如图所示。

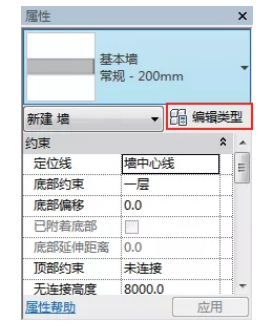

    7、在“属性”面板中选择“基本墙常规-200mm”墙类型，然后单击“编辑类型”按钮，如图所示，打开“类型属性”对话框。
