给排水专业可分为给水、排水、消防、喷淋等，其中给水又可分为市政给水、加压给水，如果是住宅又可分为卫生间给水、厨房给水之类的......这就需要我们将我们的系统分类清楚认识。

在Revit中，系统分类、系同类型及系统名称有哪些区别？

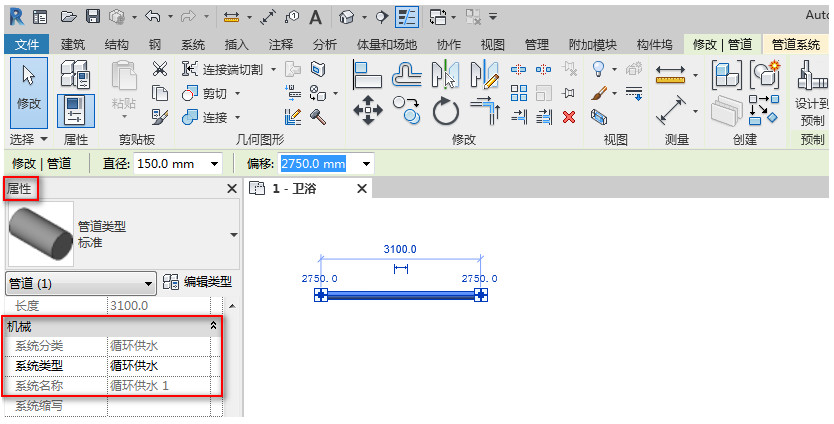

单击选中任意管段，在“属性”对话框中可以看到，“机械”下拉对话框中有“系统分类”、“系统类型”及“系统名称”。

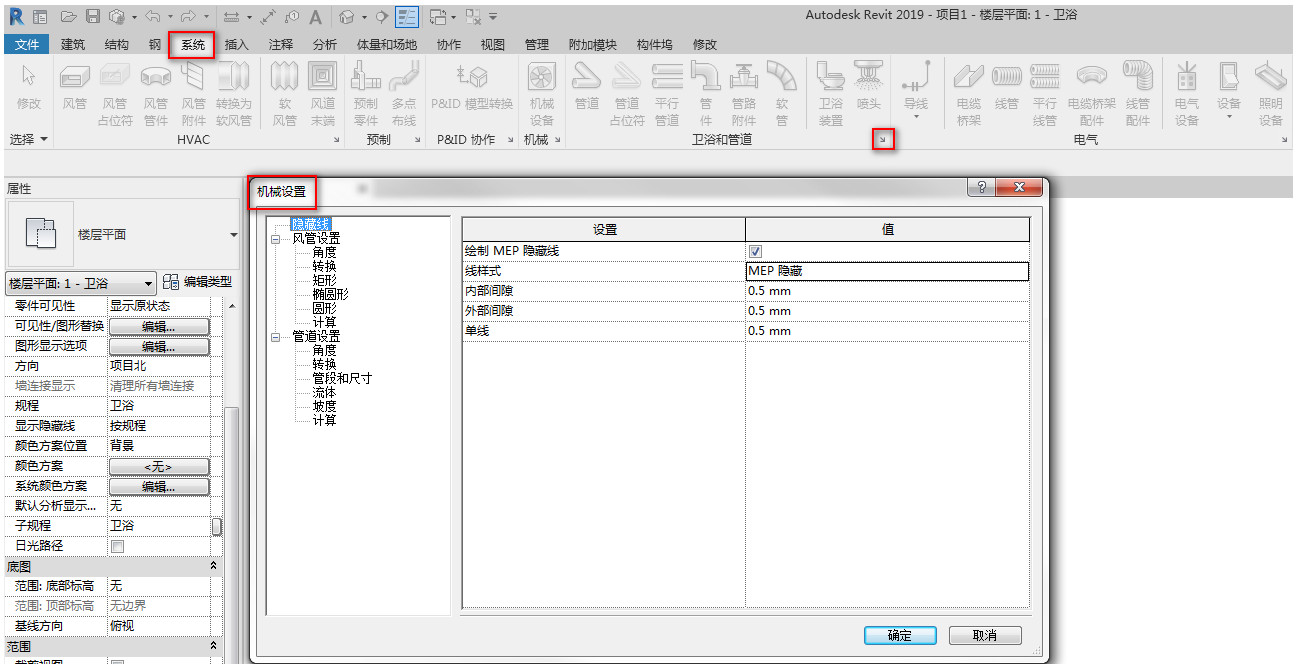

“系统分类”为循环供水，且当前显示为灰选。单击“系统”选项卡下方的展开命令，展开“机械设置”对话框。

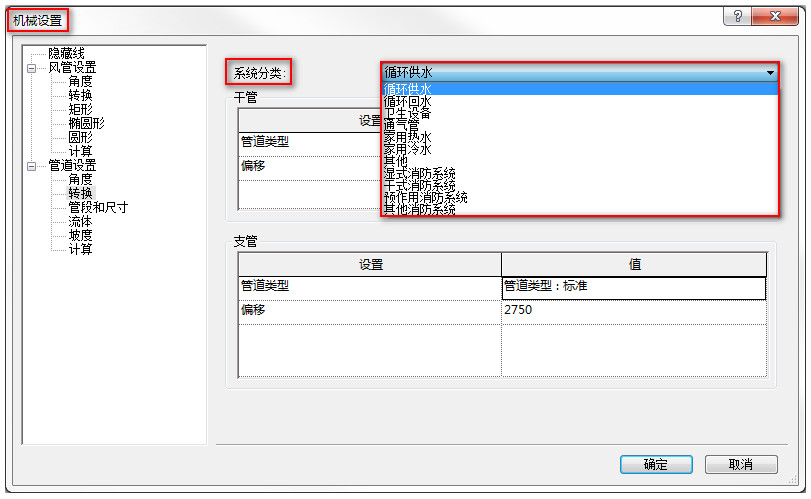

在“机械设置”对话框中切换至“转换”栏，便可以看到“系统分类”选择框。单击下拉按钮，系统分类包括“循环回水”、“卫生设备”、“通气管”、“家用热水”、“家用冷水”、“其他”、“湿式消防系统”、“干式消防系统”、“预作用消防系统”和“其他消防系统”10种分类。

选择不同的系统分类，可以对其干管与支管的的“管道类型”及默认“偏移”值进行预设。

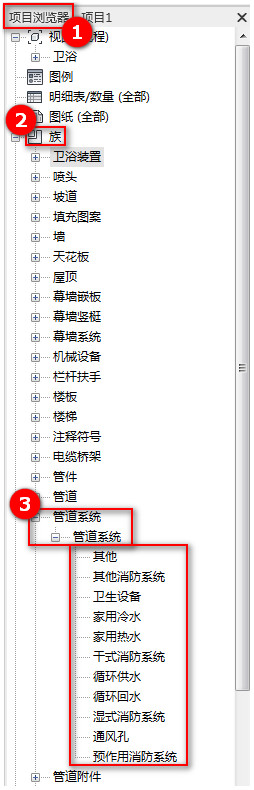

在“项目浏览器”中展开“族”找到“管道系统”，管道系统包含的所有默认系统（“卫生设备”、“家用冷水”、“家用热水”、“循环回水”、“循环供水”等）在“机械设置”的预设选项中都出现了。

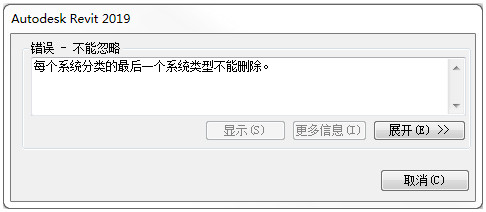

当管道系统的系统分类唯一时，此系统类型不可删除，但是可以对其重命名。

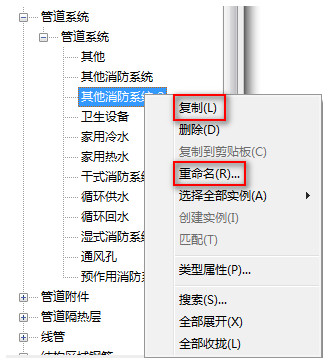

选中任意管道系统单击鼠标右键，可以对当前系统进行复制创建一个新的副本，并重命名。

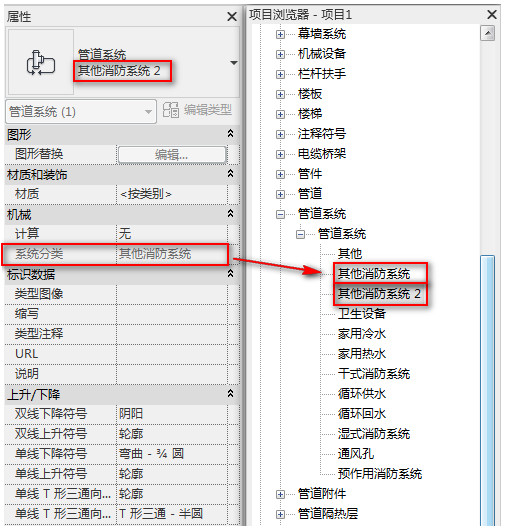

但是复制创建的新“管道系统”继承所复制对象的“系统分类”，在“管道系统”的名称，也就是“系统类型”上对其进行区分。

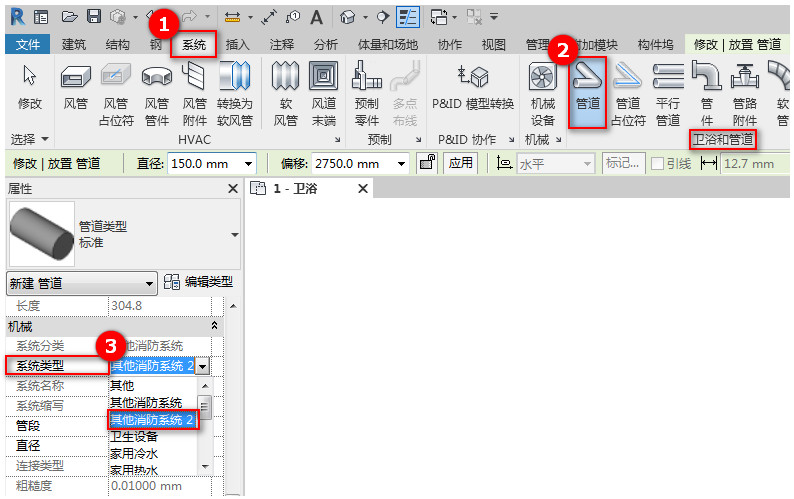

单击“系统”选项卡下方“卫浴和管道”面板中的“管道”工具，在“属性”对话框的“机械”面板中单击“系统类型”下拉按钮，可以看见，新建的管道系统在下拉列表当中。所以，“管道系统”就是“系统类型”，根据系统分类的不同，选择默认管道系统进行复制创建新的系统类型，“系统分类”不可修改。

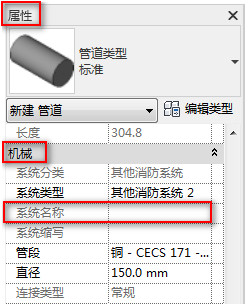

在“属性”对话框的“机械”面板中还可以看到“系统名称”，但是灰显不可编辑。“系统名称”是可以定义的，每一段管道都有单独的系统名称且一般都是由软件自定义，当用户需要在明细表中显示系统名称，可以根据需要自己定义。
