建筑物的排水横干管必须设有坡度，且管径不同要求坡度也不同。设置坡度以保证排水通畅及确保不倒流。那么，在Revit中，应该如何为管道设置坡度呢？

有多种方法可将坡度应用于管道。

• 绘制管道时应用坡度

在视图中绘制水平管道时，可以使用功能区上的的坡度选项指定坡度。 该方法通常用于指定小坡度。

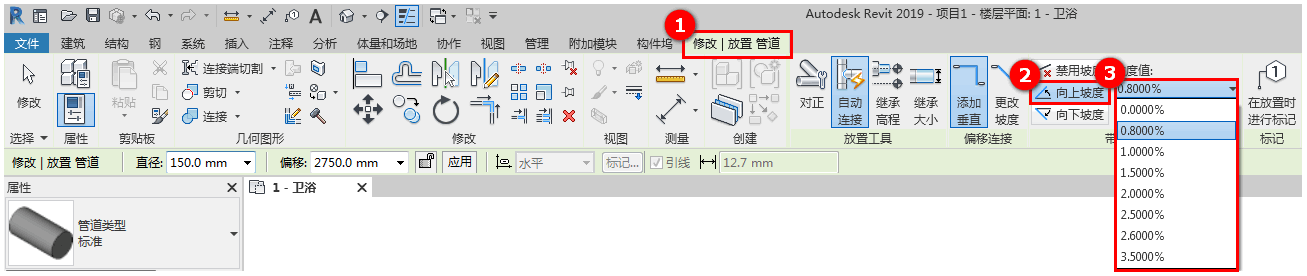

单击“系统”选项卡 ，找到“卫浴和管道”面板中的“管道”工具并单击。在“修改/放置管道”上下文选项卡中的“带坡度管道”面板上单击（向上坡度）或（向下坡度），然后从下拉列表中选择一个坡度值。

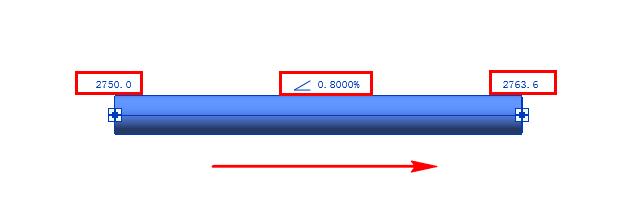

在绘图区域中，单击鼠标左键指定管道的起点，该起点也是将应用的坡度的参照端点。 如果指定的坡度为正数，则参照端点低于终点。如果指定的坡度为负数，则将终点放置在参照端点（起点）的下方。接着移动光标延伸管道，然后再次单击鼠标左键指定管道的终点。

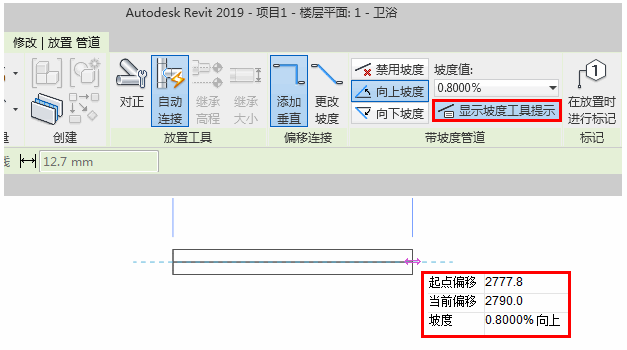

若勾选“显示坡度工具提示”命令，在绘制倾斜管道的同时，将显示坡度信息。

• 使用管道控制柄将坡度添加到非倾斜管道中

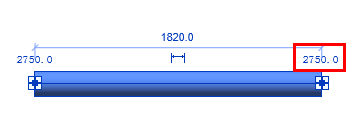

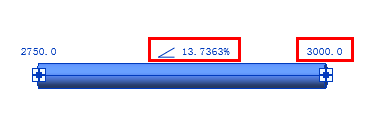

修改在视图中选择管段时显示的高程控制柄将小坡度应用到非倾斜管道。选择视图中的管段，单击管道任意一端的高程控制柄，输入大于或小于初始值的值作为偏移，然后按 Enter 键。将在管段的中点处添加坡度值和参照控制柄。

坡度参照控制点指向坡度的参照端点，该端点是绘制原始管道时使用的起点。坡度值发生变化时，参照端点仍然保持其当前高程不变。当管道存在坡度时，通过修改在视图中选择某管段后出现的控制柄，也可以调整现有坡度。

单击管道中点处的坡度值控制柄，键入新坡度值，然后按 Enter 键。坡度控制柄指向坡度的参照端点，该端点是绘制原始管道时使用的起点。

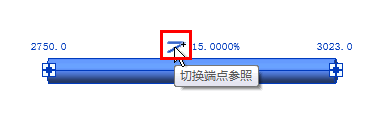

单击坡度参照控制柄，以切换坡度的参照端点。坡度值发生变化时，参照端点仍然保持其当前高程不变。
