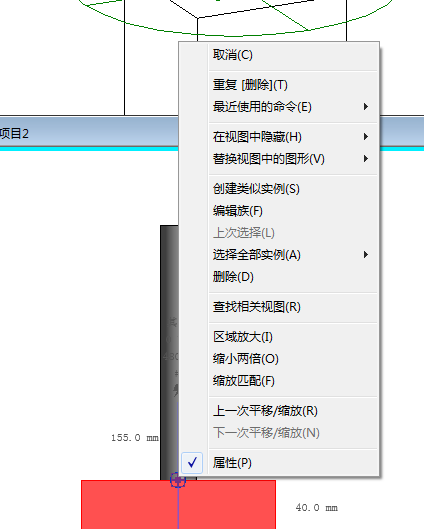

线管表面连接件可以画很多个线管，可是有的朋友在中心线上画完第一个，再在连接件上右击不显示在面上绘制线管选项，那怎么处理继续画第二根呢？

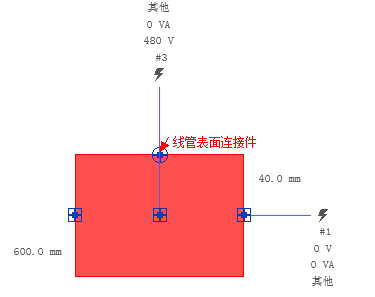

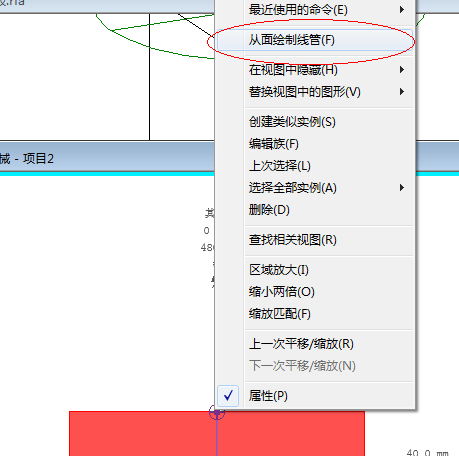

这是导入的一个开关柜的平面图，它的后面有一个线管表面连接件，如下图所标注的地方，我可在上面右击选择在面上绘制线管

出现这个线管放置位置的界面

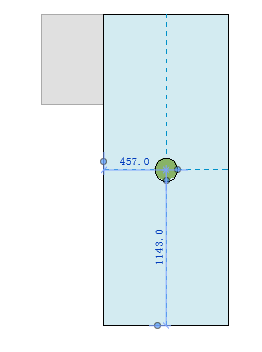

当你画的第一个线管就是默认中心位置上时，就会出现不能画第二根线管的情况。

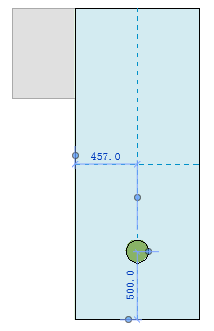

当你换个位置，不默认中心位置，如下图：

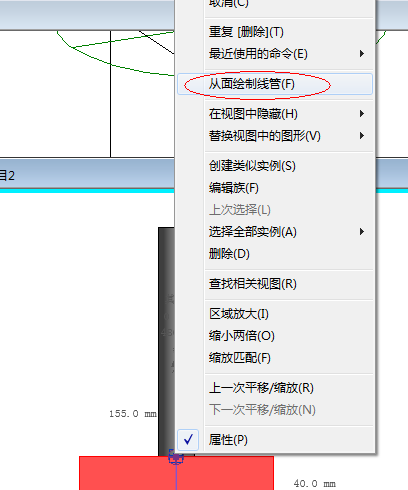

这时会发现我可以很顺利画第二根中心线上的管了。
