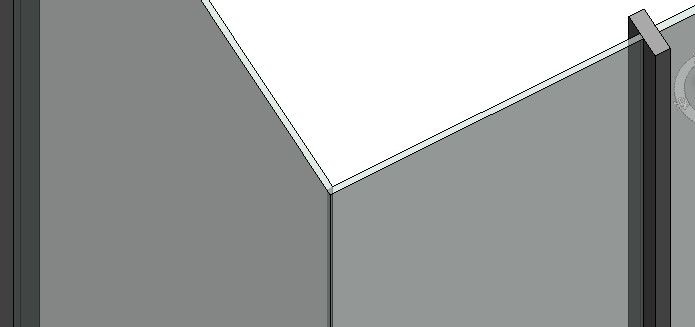

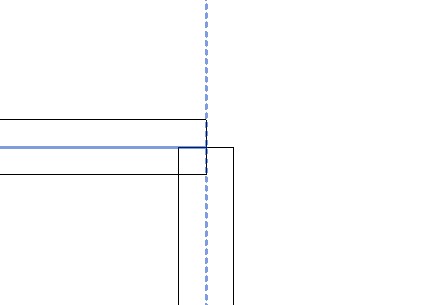

如图所示，在三维和平面中幕墙转角处都不能完美连接。

三维视图                               平面视图

图 6

那么，要如何才能处理这转角玻璃的完美连接呢？

注：先更改再画转角幕墙。

步骤：

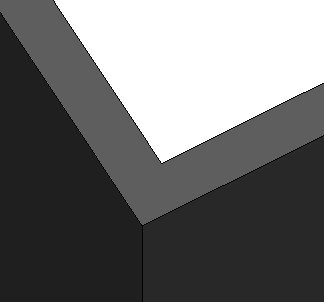

（1）选中转角幕墙嵌板，将其嵌板类型替换成墙属性。如图：

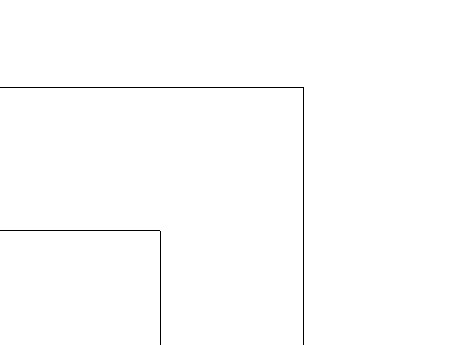

                                           平面视图                        三维视图

图 7

观察上图，显然发现，墙体嵌板在连接的时候并不存在连接上的问题，连接很完美。

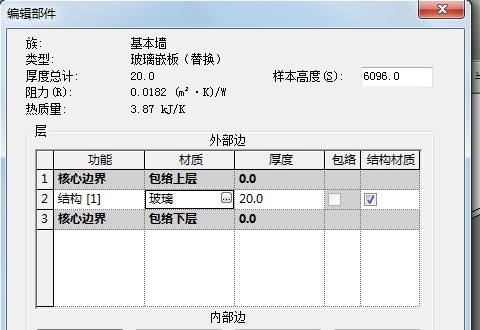

编辑替换的墙体嵌板，将其属性调整为玻璃，同时厚度调整为与其他嵌板玻璃一样，点击确定（如图）。

图 8

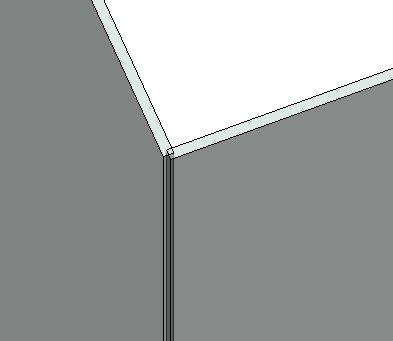

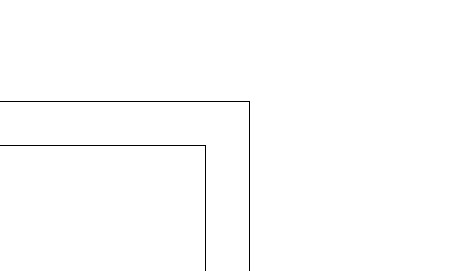

替换完成后查看效果（如图）。

平面图

三维图

图 9

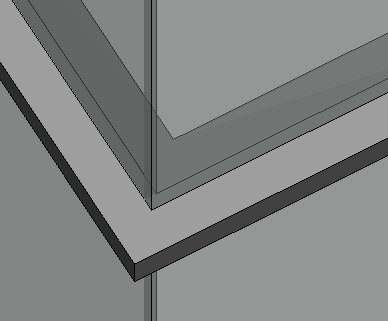

替换完成后，幕墙嵌板转角就完美融合了。而横竖挺本身由于就带有转角功能，所以不需要处理（如图）。

-

图 10

思考：此例，主要是利用了墙体在转角连接过程中的连接优势，同时还能使用墙连接命令改变墙体的连接方式（如图）。

斜接

图 11

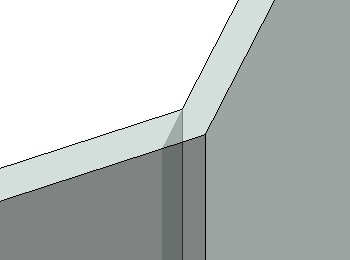

同样在不是垂直幕墙的连接上，此方法仍然管用（如图）。

图 12
