以下是详细步骤方法:

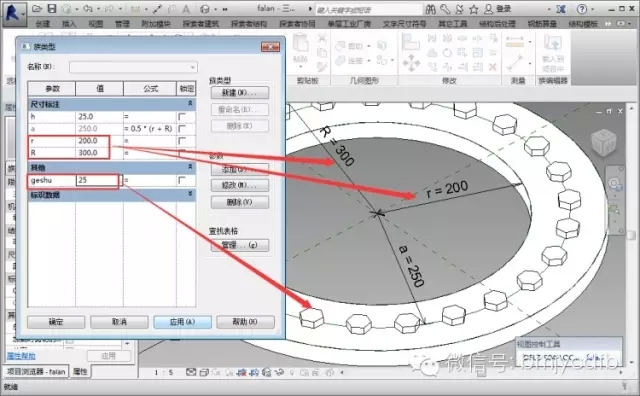

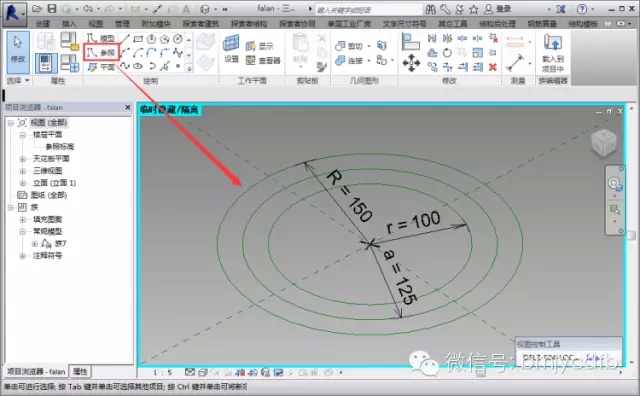

1、新建自适应公制常规模型或者概念体量族(建议常规模型,因为体量族的类型归类不能改),用参照线绘制三个同心圆,标注半径,附上类型参数,如下:

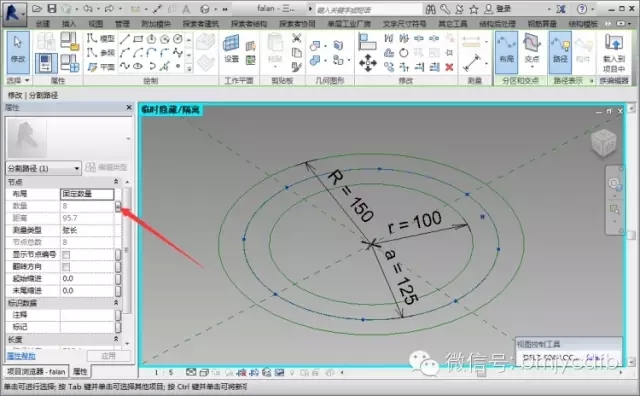

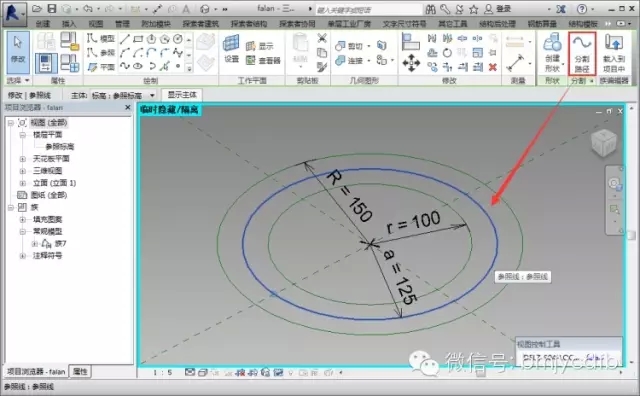

2、选取中间圆,分隔路径,在属性栏/节点/数量栏目附上个数参数,如下:

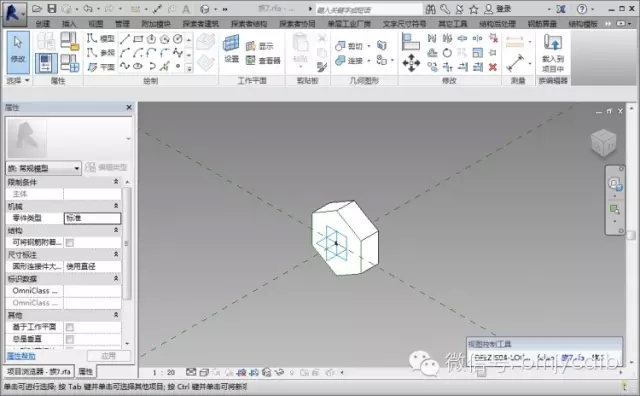

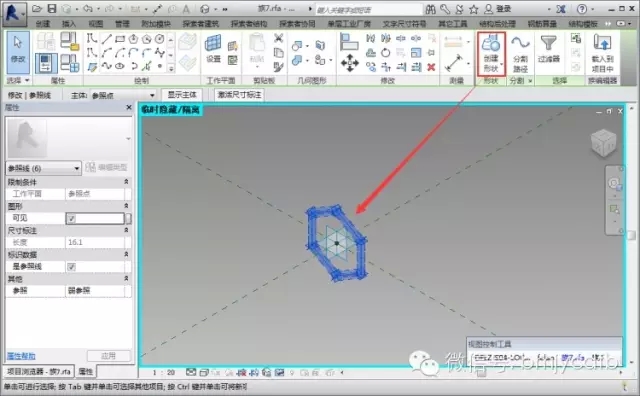

3、新建自适应常规模型(阵列图元),打开平面视图,在中心放置一个参照点,设置工作平面为点的前后面,用参照线绘制一个六边形,创建形状,如下:

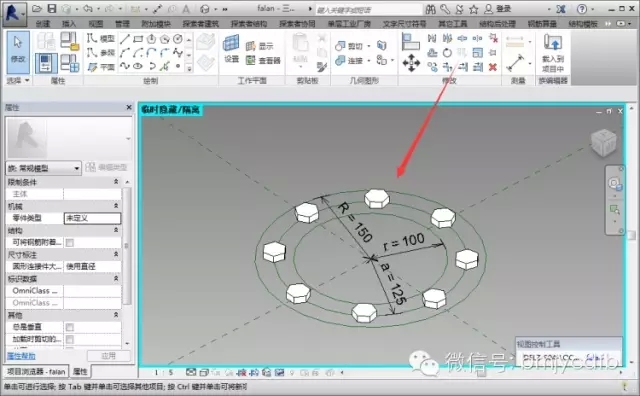

将上一步创建的螺栓载入到最先开始的圆中,在中间圆的参照点上放置一个,然后使用重复命令,如下:

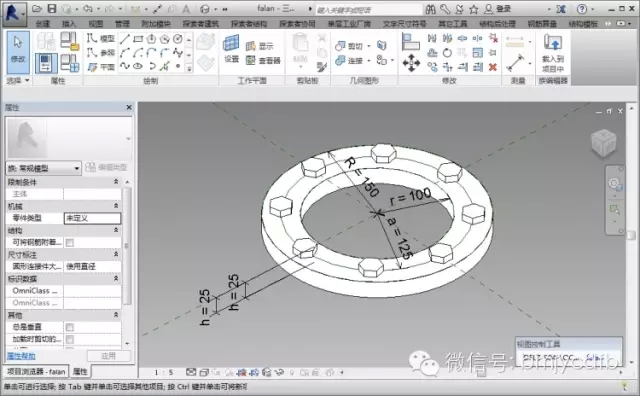

5、选取外圆向下生成实体,内圆向下生成空心,高度附上参数,如下:
阵列的个数可以不用输入,用其中一个半径控制,具体数量关系可以自己编写,也可以用if语句控制范围。
