第一种方法 使用红白贴图

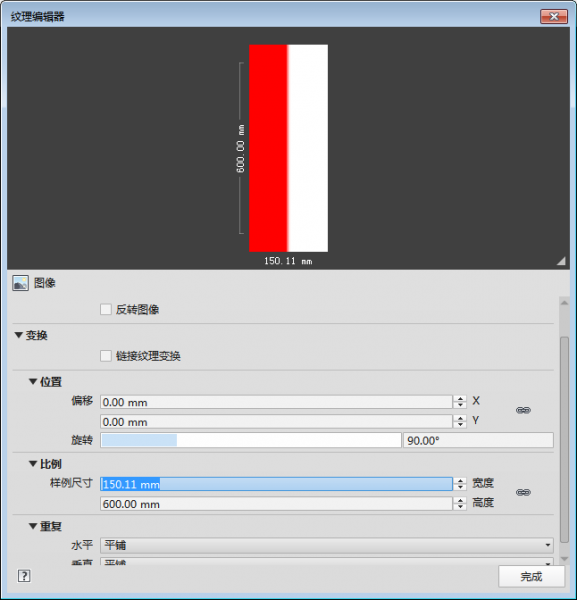

第一步将图象的源文件替换成上图中的红白贴图，第二步调整图像位置 ，使其红白左右放置，第三步调整贴图比例，这决定着每个红白条纹的长度 第四步 将水平和垂直重复都改成平铺。第五步将材质赋予给对象即可完成

此种方法是经常使用的较为稳妥的方法，如果找不到红白贴图，可使用第二种方法

第二种方法

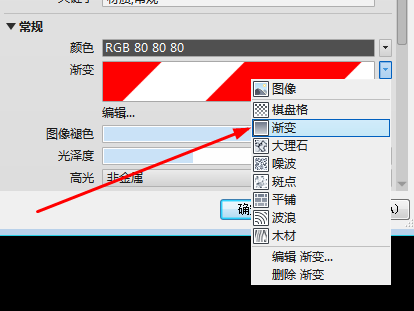

第一步 常规选项卡下 改为渐变，颜色无需更改

第二步 点编辑，进入编辑选项卡

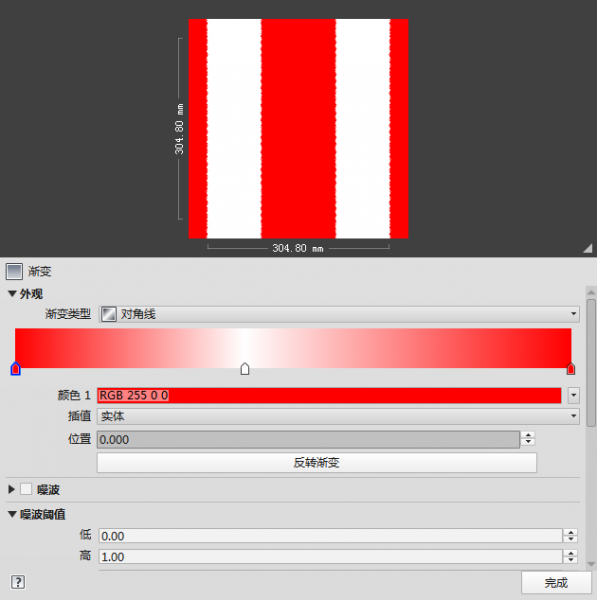

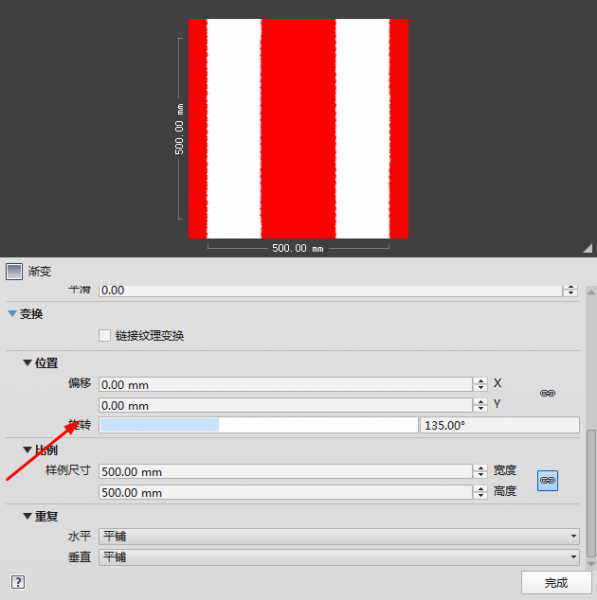

渐变类型 改为对角线 ，颜色始末端均为红色 中间位置在0.41颜色为白色 插值均为实体 。第三步 调整旋转角度，横杆旋转45度，纵向杆旋转135度

第四步 将材质赋予给对象 即可完成

第三种方法

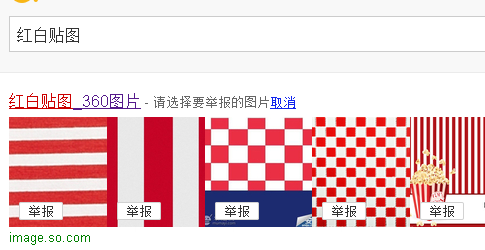

第一步 百度搜索红白贴图，下载一张图片

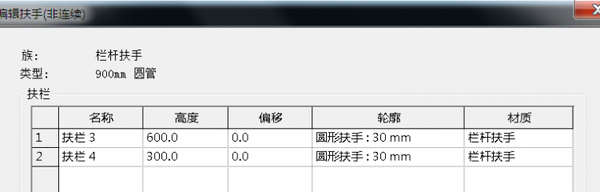

第二步 在中绘制出栏杆扶手3m，选中栏杆扶手，单击“编辑类型”按钮，打开“类型属性”对话框。在该对话框中单击栏杆结构后面的“编辑”按钮。弹出“编辑扶手（非连续）”对话框。删除扶手1和扶手2。修改高度分别为300mm和600mm。不修改轮廓。

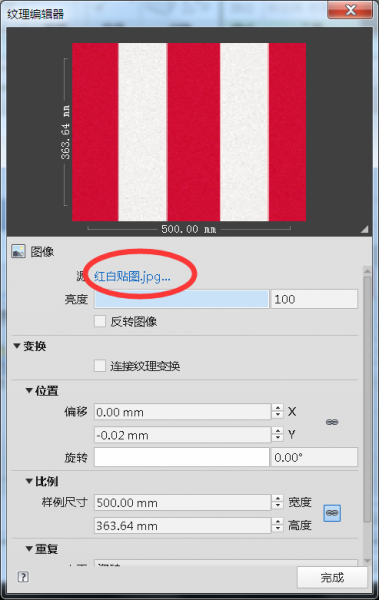

第三步 添加扶手3和扶手4材质。单击材质“file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image018.jpg”按钮，打开“材质浏览器”对话框。在Autodesk材质库中搜索“混凝土-轻质”，将其添加至项目材质列表中。复制重命名为“栏杆扶手”，切换至外观选项卡，单击图像，弹出纹理编辑器。浏览到刚刚下载的红白贴图文件的位置。修改纹理。

第四步 调整适合的比例，单击完成按钮。继续单击3次确定按钮。退出所有对话框。观察模型。

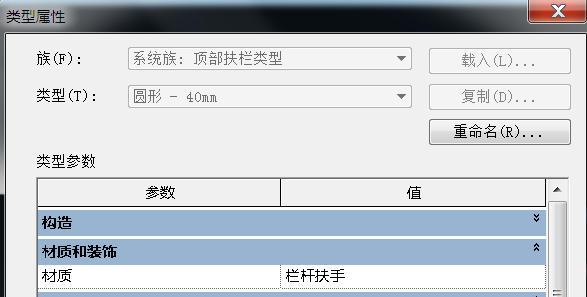

第五步 添加顶部扶栏材质，配合键盘Tab键。选中顶部扶栏。单击编辑类型按钮。打开类型属性对话框。在对话框中添加材质也为“栏杆扶手”。
