用于基于两点绘制的梁和支撑构件。系统提供的族样板中有很多参照平面，这些参照平面决定了构件的很多行为属性。

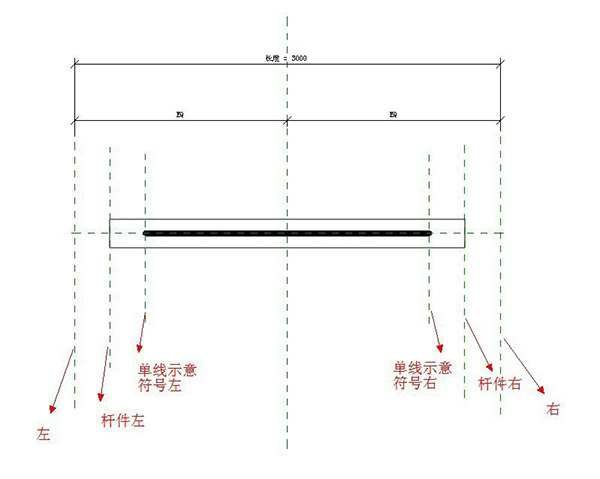

框架样板跟一般的样板不同，其中很多参照平面都带有特殊的属性，所以在创建族的时候，一定要特别小心。在平面视图中，会发现有如下几个参照面：

1、左/右：当选中几何形体的时候，显示蓝色的地方，控制结构框架长度

2、杆件左/杆件右： 几何形体的物理边缘，控制结构框架的剪切长度!

3、单线示意符号左/单线示意符号右： 当族中族参照符号表示法设置为“从族”的时候，控制单线示意符号的长度。

所以大家在创建梁族的时候，特别需要注意的是，一定要将梁路径的端点与“杆件左”“杆件右”两个参照平面锁定。
