变化多端的轮廓族
轮廓族在Revit中算是比较简单的一种族类型，同时也是比较重要的一种族！
Revit中对轮廓族的用途大致分为13类：
1、分割缝
2、竖挺
3、墙饰条
4、封檐带
5、条形基础
6、栏杆扶手
7、楼板边缘
8、楼板金属压型板
9、楼梯前缘
10、楼梯支撑
11、楼梯踏板
12、楼梯踢面
13、檐沟
其实轮廓族还有非常多的用法，今天我们就来简单的创建一个公制轮廓族——台阶
一、选择合适族样板

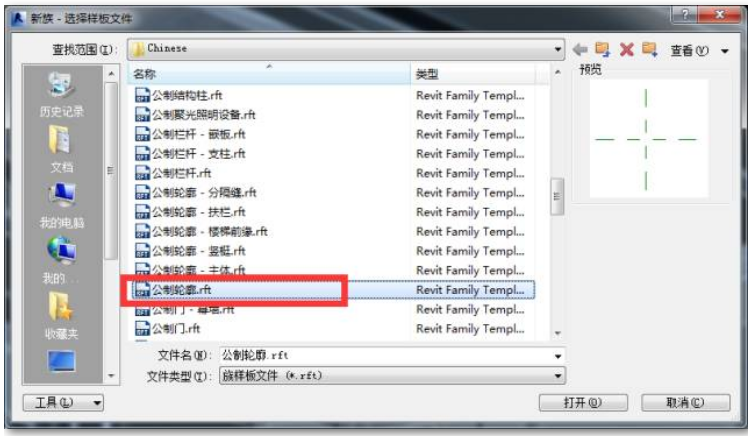

revit中基于公制轮廓的族样板文件（rft）大致分为六类，如果你不知道自己创建的轮廓族属于哪种类型的族样板，那么选择公制轮廓即可。

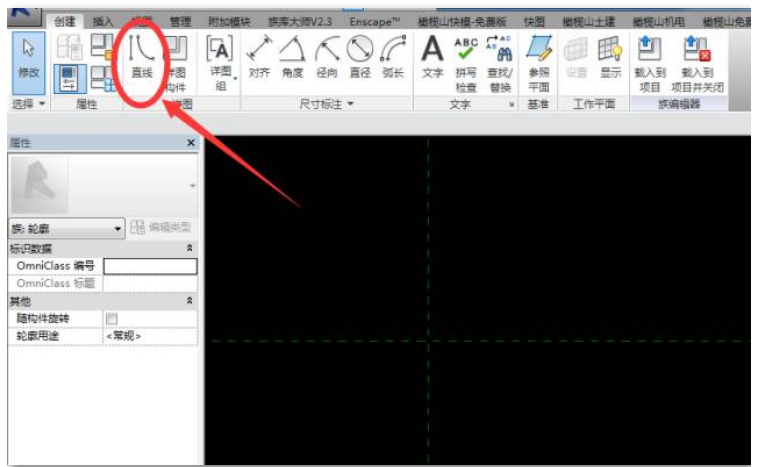

二、进入轮廓族的界面中，选择创建选项卡下的“直线”绘制命令

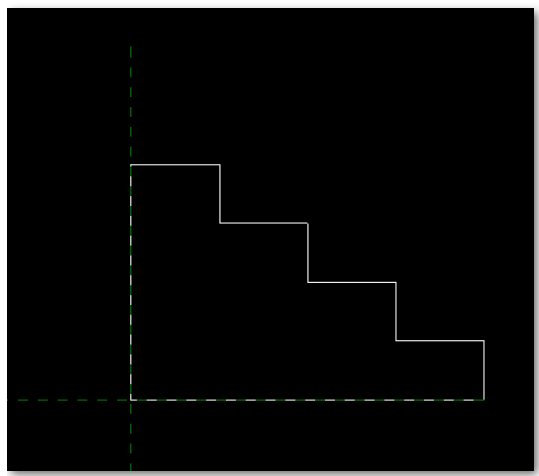

三、根据图纸给出的台阶信息，我们按图纸绘制
四、绘制参照平面和测量距离并锁定

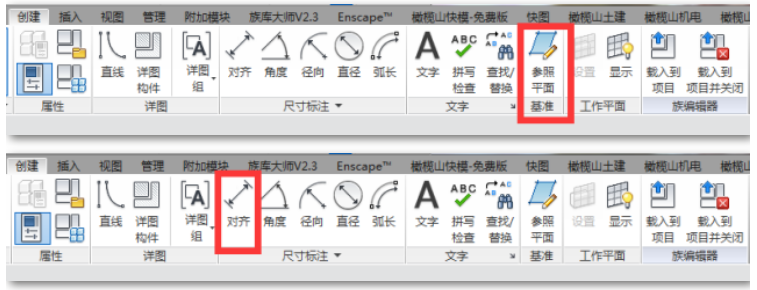

1、选择创建选项卡下的“参照平面”命令和“对齐命令，绘制并测量距离

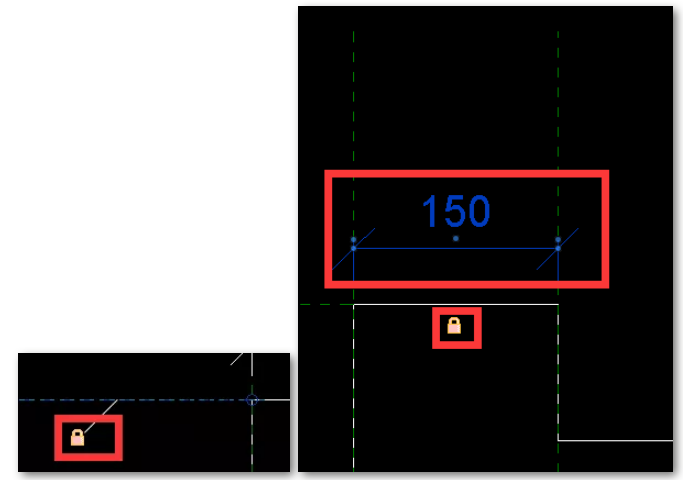

2、绘制完成之后会出现“对齐约束的命令”我们点击锁定即可

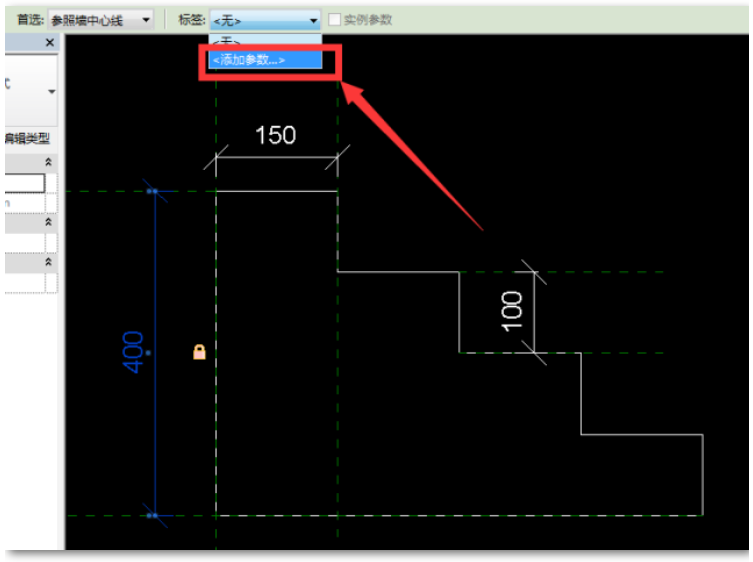

五、选中我们的尺寸标注，点击添加参数

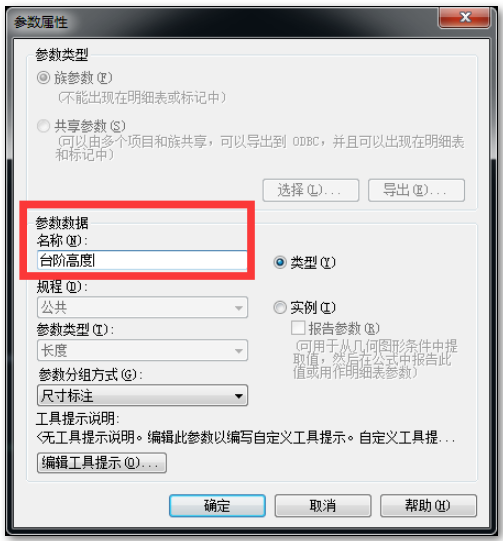

六、在弹出的参数类型当中，填写名称
这个时候我们的名称就被替换了，点击锁定即可

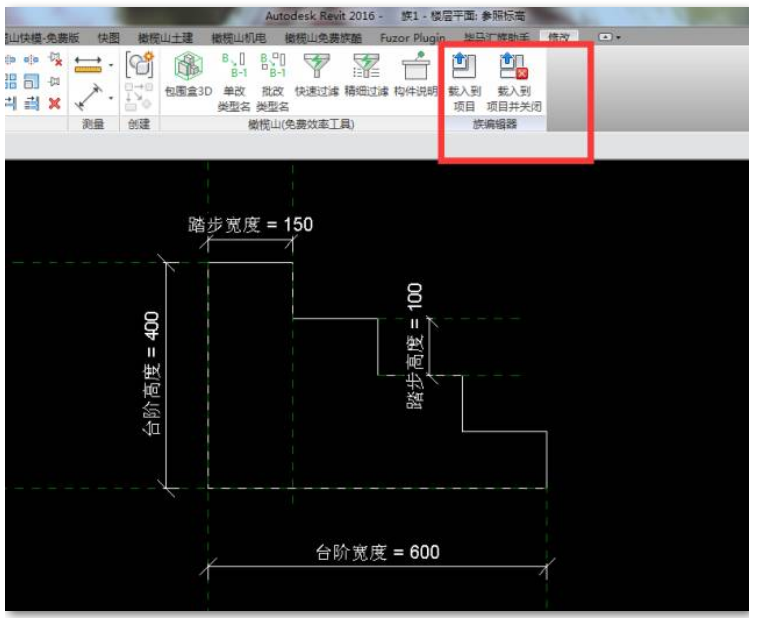

七、尺寸全部设置完成之后，然后我们选择“载入到项目”或者“载入到项目并关闭”

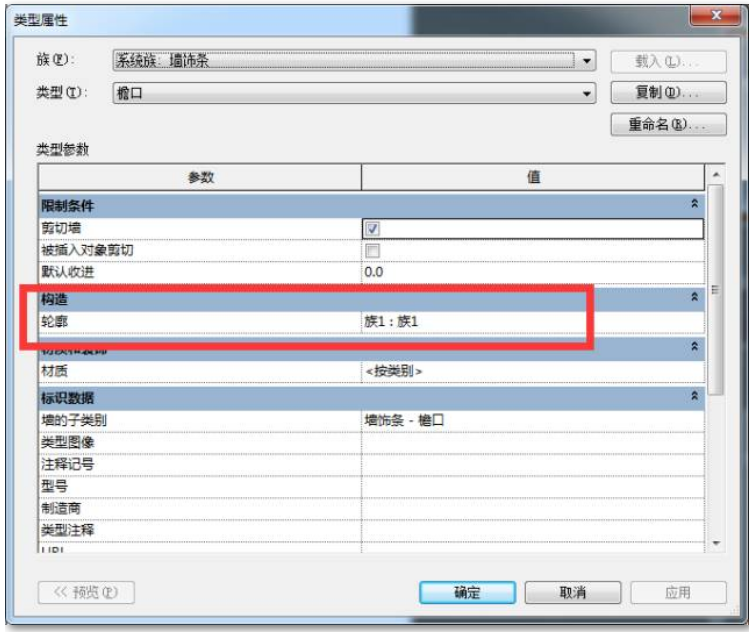

八、建筑选项卡下选择楼板边，编辑类型，找到我们刚才载入的轮廓族
九、选择一条楼板边线点击即可
十、讲到这里就有人会问啦，如果我绘制轮廓不用于楼板上，那怎么办呢？嘿嘿，小编当然想到了，来第二种打开方式。如果我的轮廓想绘制在墙上怎么办呢？

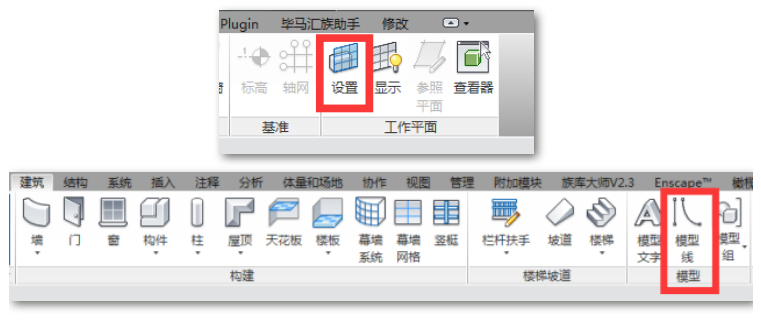

1、首先我们随便打开一个视图，设置一个合适的工作平面，然后选择建筑选项卡下的模型线工具。

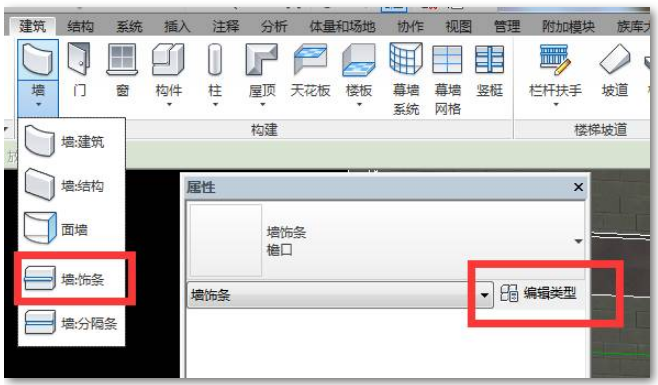

2、比如我想在墙上绘制一个台阶，那么就先绘制一条“模型线”然后编辑墙饰条的类型，选择我们载入的族轮廓。

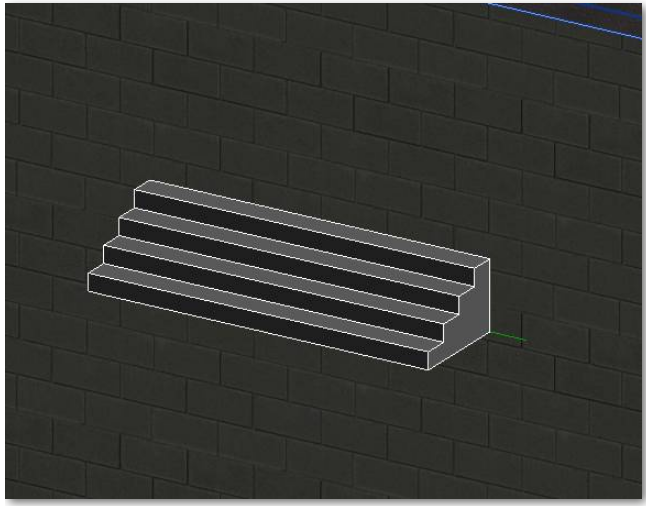

3、点击我们刚才绘制模型线即可，这样的话我们的轮廓就可以绘制在模型的任何地方了，拖拽小蓝点还可以改变轮廓族的长度呦，小伙伴们赶紧试下吧~
