Revit工作平面是一个用作视图或绘制图元起始位置的虚拟二维表面。
工作平面 设置
或显示
或查看器
在项目中的“建筑”、“结构”或“系统”选项卡上
在族编辑器的“创建”选项卡上
工作平面的用途如下：
作为视图的原点
绘制图元
在特殊视图中启用某些工具（例如在三维视图中启用“旋转”和“镜像”）
用于放置基于工作平面的构件

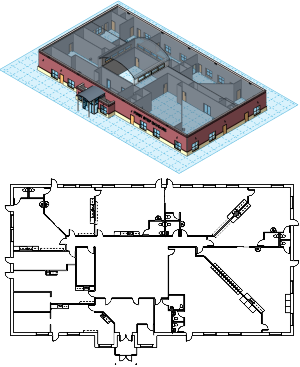

每个视图都与工作平面相关联。 例如，平面视图与标高相关联，标高为水平工作平面。 立面视图与垂直工作平面相关联。
在某些视图（如平面视图、三维视图和绘图视图）以及族编辑器的视图中，工作平面是自动设置的。 在其他视图（如立面视图和剖面视图）中，则必须设置工作平面。
在视图中设置工作平面时，则工作平面与该视图一起保存。 可以根据需要修改工作平面。

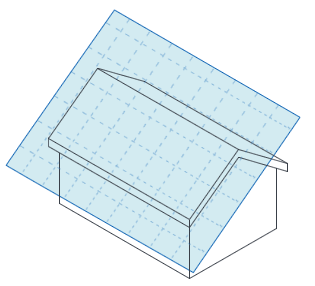

执行绘制操作（如创建拉伸屋顶），必须使用工作平面。 绘制时，可以捕捉工作平面网格，但不能相对于工作平面网格进行对齐或尺寸标注。
关于与工作平面关联的图元
在创建基于工作平面的族，或创建不基于标高的图元（基于主体的图元）时，它们将与某个工作平面关联。 工作平面关联可控制图元的移动方式以及其主体移动的时间。 创建图元时，它将继承视图的工作平面，随后对视图工作平面所做的修改不会影响该图元。
将几何图形与工作平面关联，以使几何图形能够正确移动是十分重要的。 例如，通过工作平面将图元与其主体关联。 主体移动时，图元也移动。
大多数图元都具有名为“工作平面”的只读实例参数，该参数将标识图元的当前工作平面。 可以在“属性”选项板上查看该属性。 可以修改与图元关联的工作平面，也可以取消图元与工作平面的关联。
某些基于草图的图元（如楼梯、楼板、迹线屋顶和天花板）都是在某个工作平面上绘制的，但是该工作平面必须为一个层。 您不能取消这些图元类型与其工作平面的关联。
