在Revit中创建标高和创建轴网的方法基本一致：直接绘制、鼠标拾取、复制阵列等。下面逐一简介，大家参考。一般情况下在样板文件中已经有了两个标高，所以可以直接用复制阵列等编辑命令创建其余标高，方便快捷。其中有些小技巧请看下文：
 1、直接绘制：设计栏“基本-标高”命令，捕捉标高起点和终点位置（系统自动捕捉对齐相邻标高的端点，并显示间距尺寸）直接绘制标高。该方法很简单，此处不做详述。
 2、鼠标拾取：在创作过程中如果您已经创建了其他构件或线条，或有导入的dwg文件，那么可以直接拾取这些元素生成轴网。方法是：设计栏“基本-标高”命令，在选项栏上单击 ，移动光标在图形中拾取已有的线、dwg文件的标高等图元，则自动创建一根标高。
此方法快，但如果拾取的图元长度不同的话，创建的标高长度也不同，需要逐个调整长度。对有导入的dwg文件的标高，此方法非常方便。
 3、复制阵列：用前两种方法创建首根轴线后，可以利用“复制阵列”这些编辑命令快速生成其余标高，其中有些小技巧：

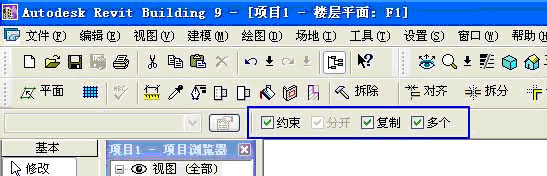

（1）复制：选择一根标高，点工具栏中的“复制”命令，选项栏勾选“约束”“多个”，然后在标高上或其他位置单击做为复制参考点，向上移动光标到屏幕顶部尽量远的地方（你会发现光标处于正交状态，复制的标高不会偏移）。然后直接输入层高尺寸，回车后复制一根标高，连续输入并回车，复制剩余标高。见下图1
注意：“约束”的作用就是保持光标处于正交状态。
（2）阵列：等层高标高用阵列。选择一根标高，点工具栏中的“阵列”命令，选项栏勾选“成组并关联”“第二个”“约束”，设置“项目数”，然后在标高上或其他位置单击做为参考点，向上移动光标（你会发现光标处于正交状态，阵列的标高不会偏移）。然后输入相邻两根轴线的间距尺寸，回车。此时系统提示输入“项目数”确认，可以输入和选项栏设置“项目数”不同的数或回车确认。见下图2
注意：勾选“成组并关联”的好处是：阵列完成后每个对象都是一个组，如果此时想改变阵列数，可以选其中一个对象，会出现阵列数，直接修改该值即可。
勾选“成组并关联”的不便的地方是，不能直接修改标头文字，需要进入编辑组模式方可。所以建议：阵列数确认不变后，将成组的标高全部解组。

以上三种方法创建的标高的名称，会按名称后面的数字或字母自动排序。
