Revit技巧 | Revit渲染是什么?关于Revit渲染器的渲染流程

发布于:2024-09-30 09:39:13
192人 分享

使用Revit渲染,渲染三维视图的过程如下所示。(前四步可按任意顺序执行。)

1.创建建筑模型的三维视图。

2.指定材质的渲染外观,并将材质应用到模型图元。

3.为建筑模型定义照明。

如果渲染图像将使用人造灯光,请将它们添加到建筑模型。请参见灯光。

如果渲染图像将使用自然灯光,请定义日光和阴影设置。

4.(可选)将以下内容添加到建筑模型中:

植物

人物、汽车和其他环境

贴花

5.定义渲染设置。

6.渲染图像。

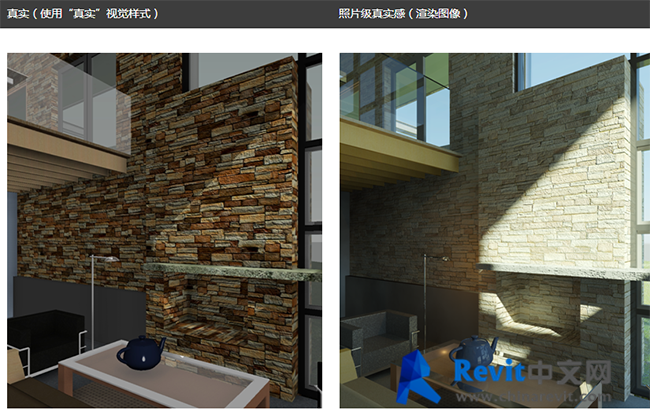

您可以创建实时渲染以使用“真实”视觉样式显示模型,也可以渲染模型以创建照片级真实感的图像。下图展示了这些渲染类型。



下面是创建实时渲染视图的过程:
“真实”视觉样式可在模型视图中即时显示真实材质外观。应用阴影和深度设置后,可以旋转模型以显示其表面,就像它们在不同的照明情况下出现时一样。

  1. 创建模型图元,或打开现有模型。

  2. 指定图元的真实材质外观。

  3. 指定图形显示选项。

  4. 打开可编辑的视图。

  5. 注意实时渲染视图在“绘图视图”、“明细表”或“图例”中不可用。

  6. 在视图控制栏上指定“真实”视觉样式。

为了使用“真实”视觉样式显示材质,默认情况下会启用“使用硬件加速(Direct3D?)”选项。启动 Revit 时,如果尚未使用 Revit 对计算机的视频卡和驱动程序进行测试,或者如果它们不符合最低要求,则会显示一条警告描述这一问题。警告具有指向 Autodesk 网站的超连接,该网站列出了经过测试的视频卡和驱动程序。

由于只能使用硬件加速渲染材质,因此,如果关闭了“硬件加速”,则“真实”视觉样式与“着色”视觉样式看起来相同。单击 “选项”“图形”选项卡 “使用硬件加速(Direct3D?)”,以访问硬件加速设置。
