Revit作目前建筑工程领域中的热门BIM软件，已经有绝大部分的企业单位所认可了，那么，如何在Revit中制作爆炸图呢?下面我们一起学习下具体操作流程。

在方案阶段中，Revit可以制作模型的构件爆炸图，用于方案文本的分析图等使用，如图所示。

　　在Revit中可以使用位移集这个命令，来制作爆炸图。

　　关于爆炸图的制作及位移集的使用方法如下：

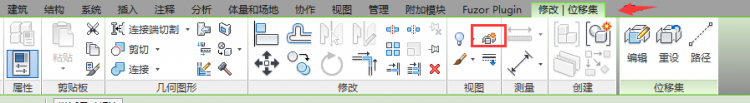

　　对于位移集：

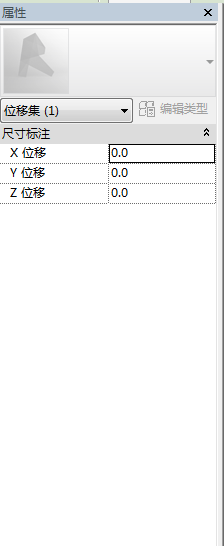

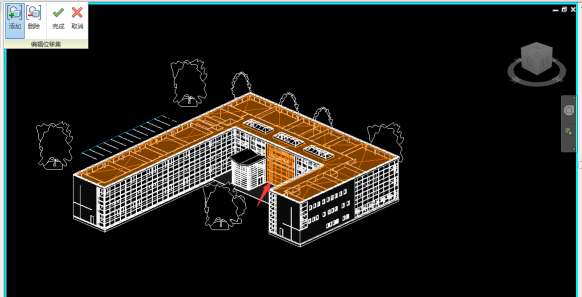

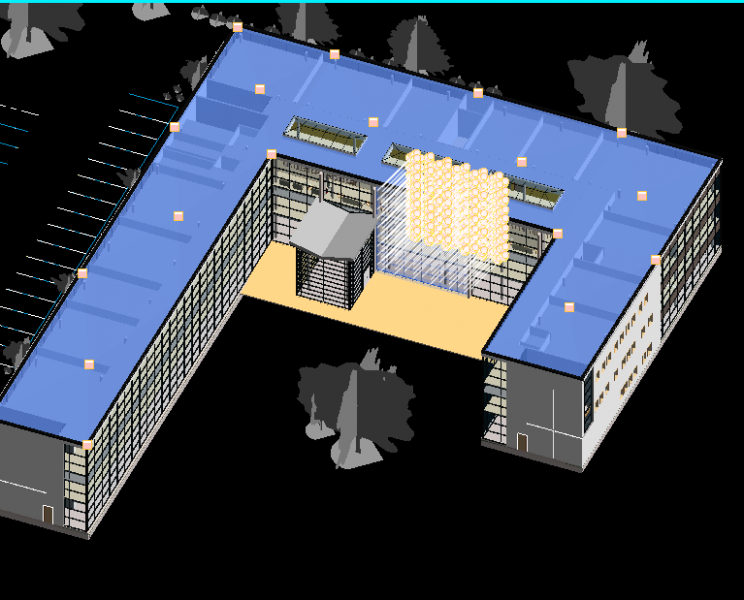

　　1.可进行构建添加

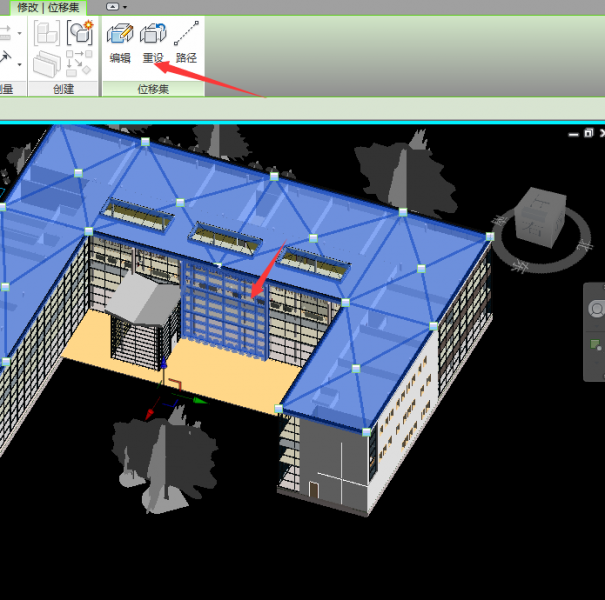

　　2.可对构建进行重新设置

　　重设完成

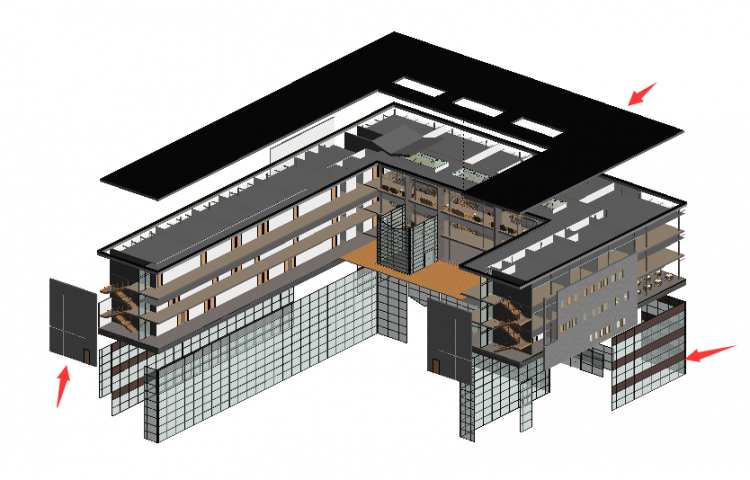

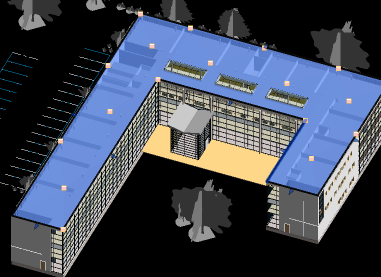

　　例如在分别选择、添加好幕墙、屋顶、和墙位移集后，将其进行移位，可得下图所示结果

　　.

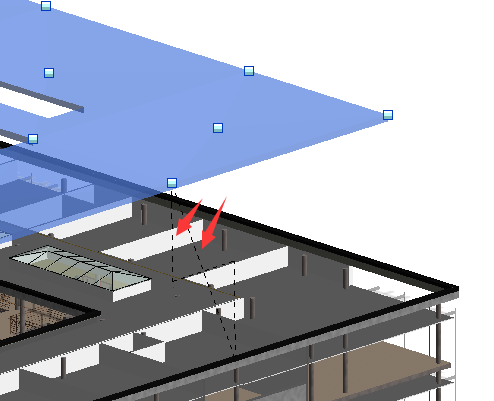

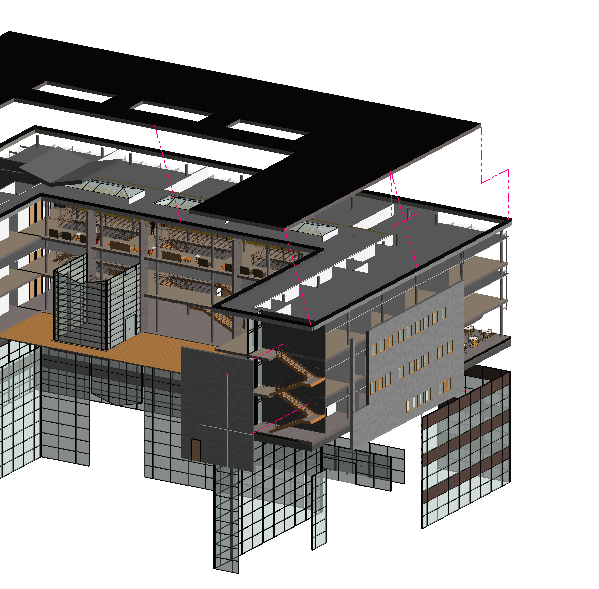

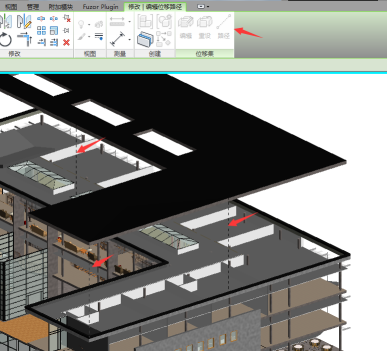

　　1.通过路径工具,可创建位移路径(显示的虚线表示该位移集图元与其原始模型位置之间的连接)

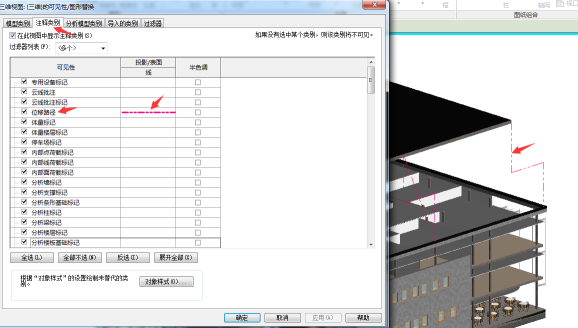

　　选择位移路径，可对其线样式进行更改

　　提示：

　　1.创建位移集时，先位移一个图元，然后使用“编辑”和“添加到位移”来添加其他图元。 相比使用 Tab 键来找到并将图元添加到位移集，此方法更为简单可用。

　　若要从子集的图元中创建位移集，按 Tab 键直到要复制的图元处于选中状态，然后单击以选择它。 然后，单击(位移图元)工具。

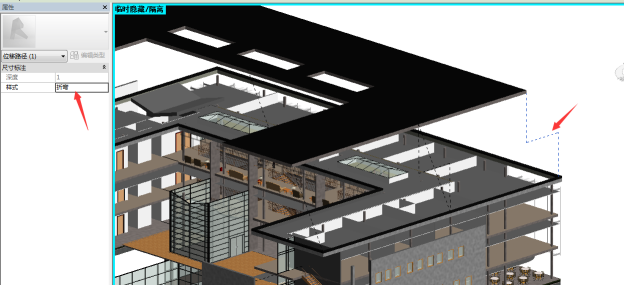

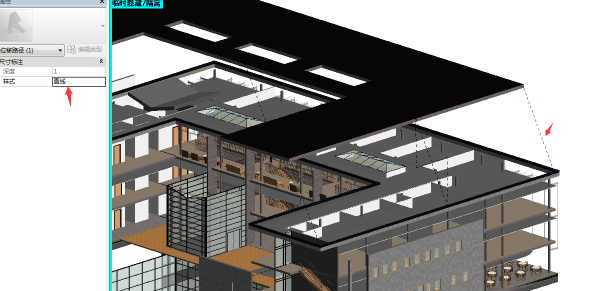

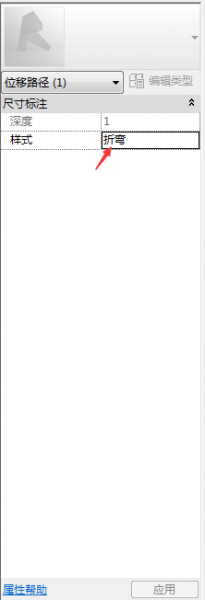

　　2. 路径样式可以为“直线”(默认)或“折弯”。 还可以对其进行修改以更改其颜色、线宽和线样式。

　　以上就是关于在Revit中制作爆炸图的相关教程，大家可以试着操作一下，如果还有其他相关问题，可直接咨询我们的在线老师，希望以上内容对大家有所帮助!
