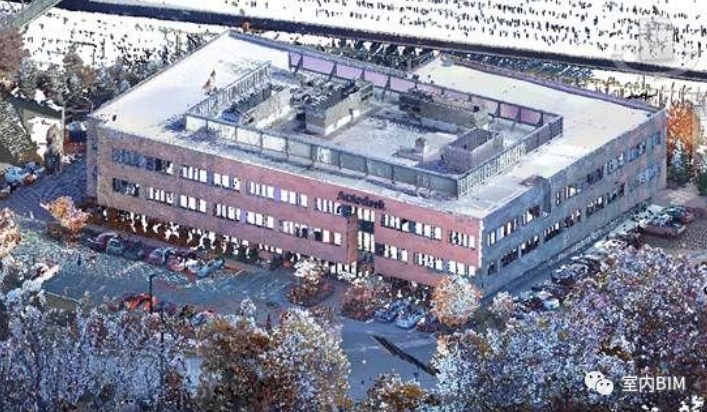

通过3D扫描仪，我们能获得已有建筑物点云数据。借助专门的点云处理软件（如天宝RealWorks），可以将点云转换为模型。
在本项目中，基于成本和项目特点考虑，直接将点云导入Revit中使用。
1.已经竣工图纸（或施工图纸）完成已有建筑的建筑、结构、机电Revit建模。
2.打开建模模型中，选择“插入”-“链接”-“点云”，可以看到Revit支持的点云数据格式。选择rcp或rcs文件，完成链接。
点云项目(*.rcp)：拾取扩展名为.rcp的索引点云项目。.rcp是多个.rcs点云文件的集合。
点云(*.rcs)：拾取扩展名为.rcs的索引点云文件。
原始格式：拾取带有列表中扩展名的文件，以自动启动索引器应用程序，该程序会将原始文件转换为带索引的文件。

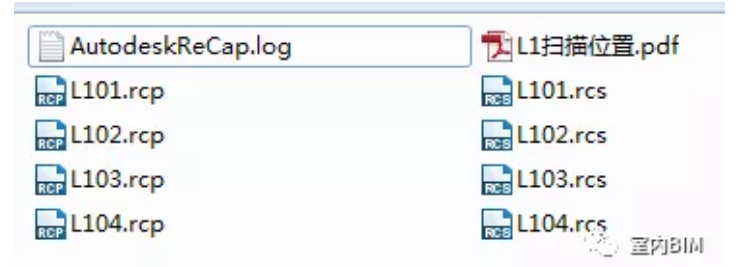

3.多个点云文件之间的相对位置关系没有匹配，需要手动调整位置，调整参考：已有Revit模型，以及点云扫描位置文说明件（如“L1扫描位置.pdf”）。
链接默认位置不对

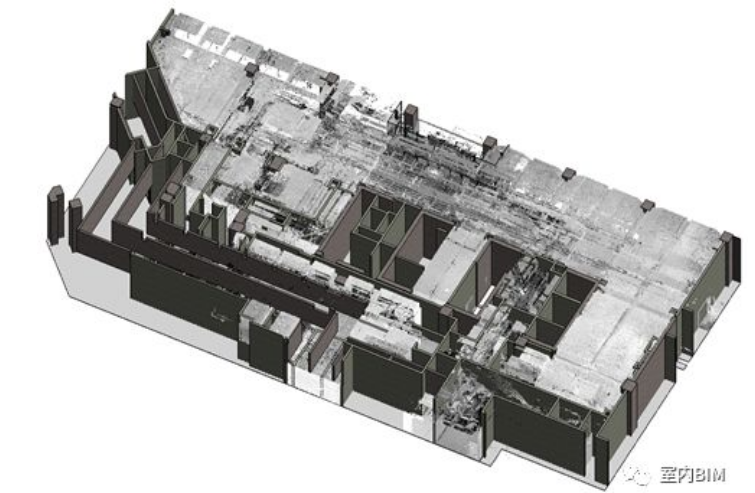

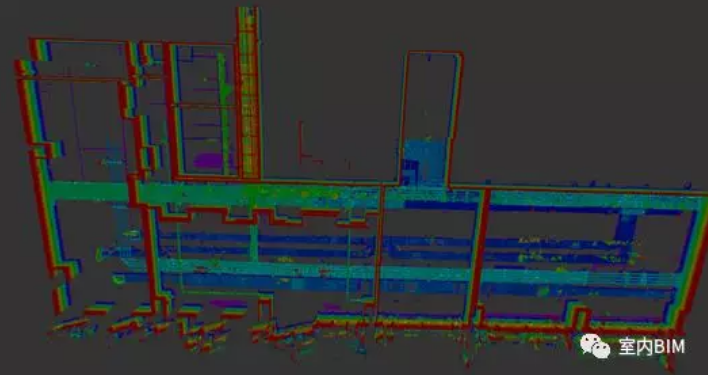

调整后位置和已有模型匹配
4.使用AutoDeskRecapPRO也可以打开点云文件，可以更方便观察模型：

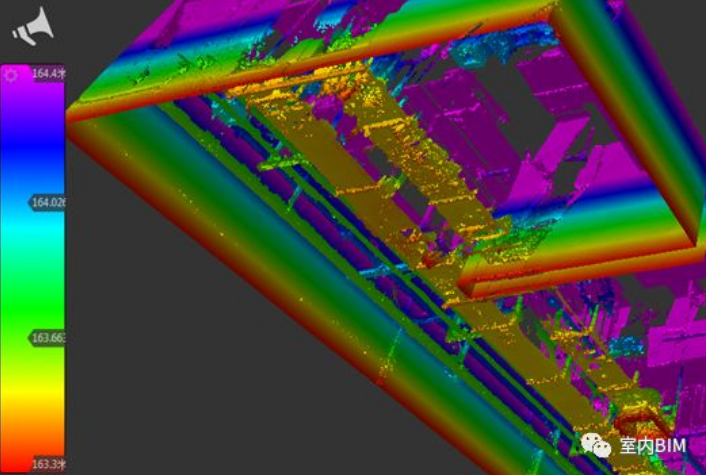

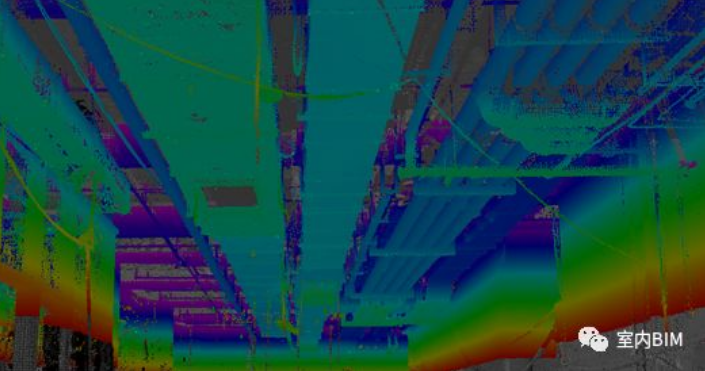

可以通过设置不同颜色区分不同高度的管道；可以设置剖切视图；透视模型可以很方面漫游观察模型……

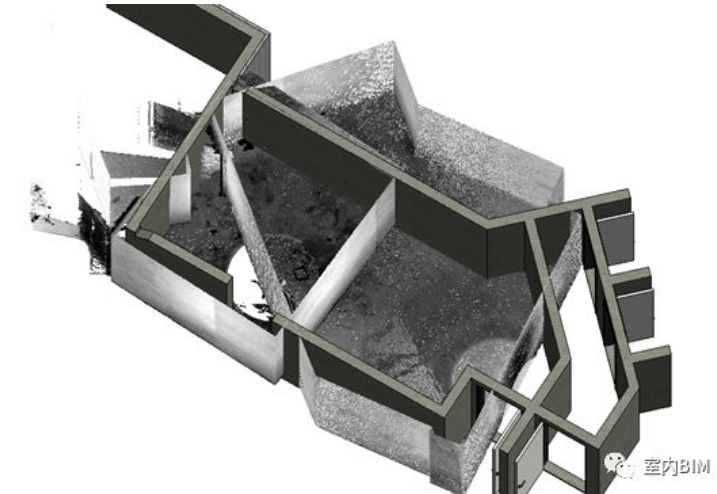

5.通过点云和依据图纸创建的BIM模型对比，发现存在问题，优化设计。
主要问题：垂直空间不够、水平尺寸不对、对象多余或缺失、相对位置和图纸不匹配……

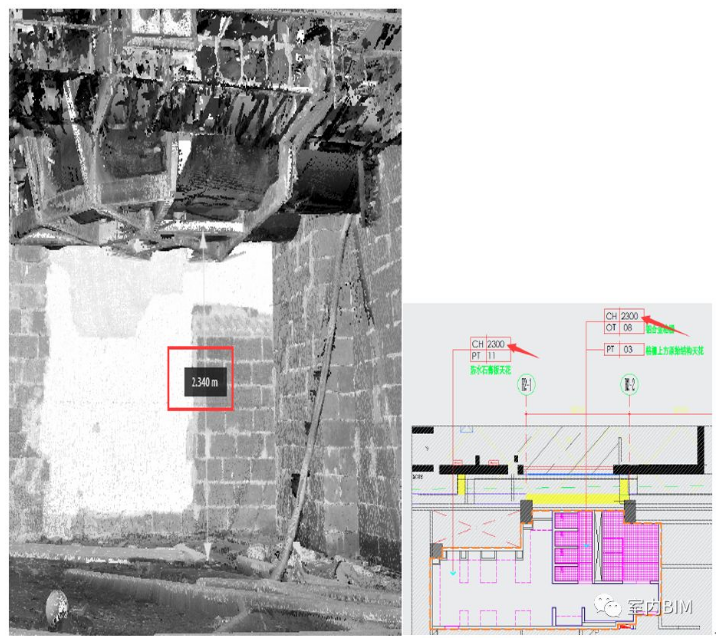

a.一次机电过低，和天花碰撞。比如下图示例：最低管道（2340mm），比天花设计高度2300低，需要变更天花高度或者现场调管。

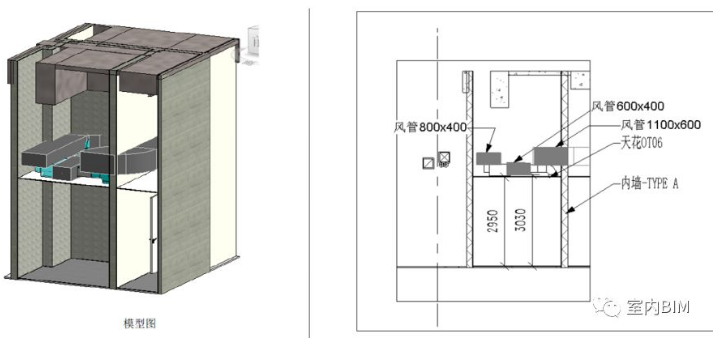

b.一次机电占据过大空间，二次机电需要优化才能通过（灰色管道为根据点云建立的一次机电模型）
c.墙体尺寸问题。

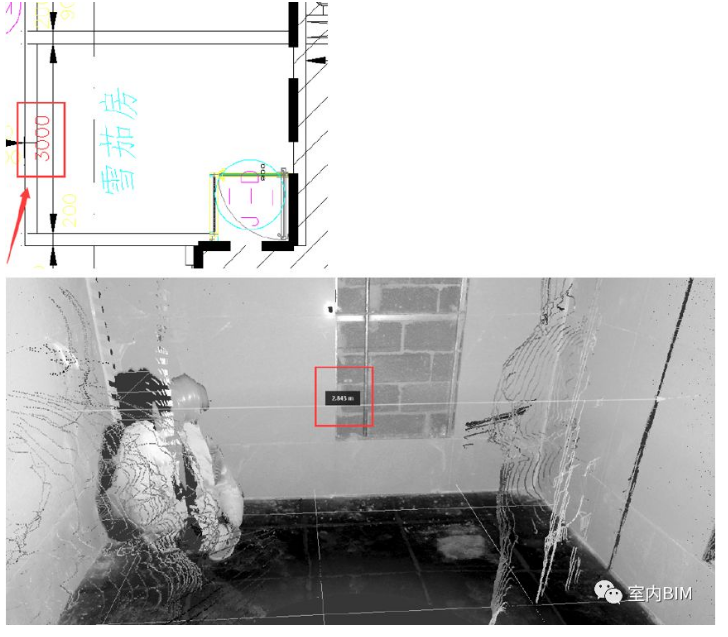

如图纸3000mm，现场2843mm：

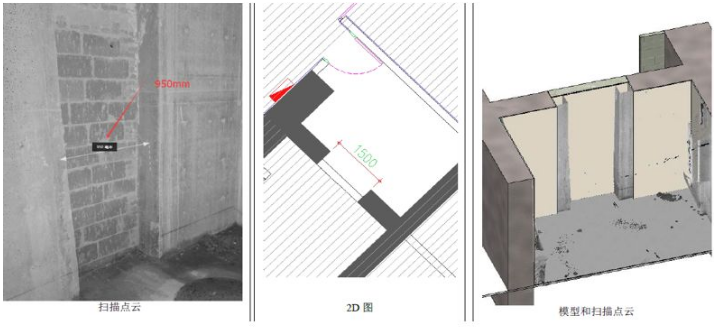

图纸1500mm，现场950mm：

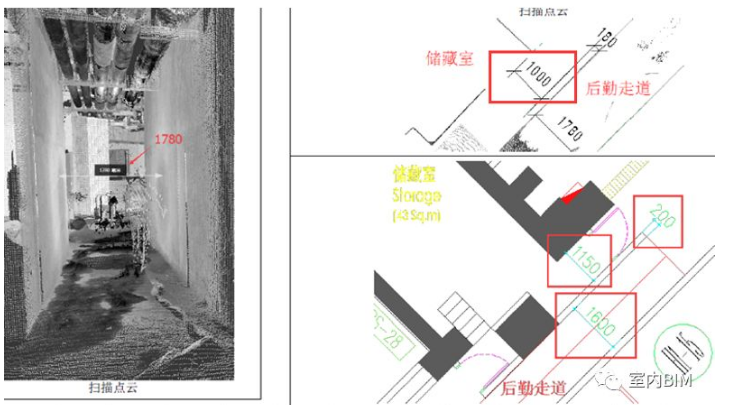

图纸1150mm，现场1000mm：

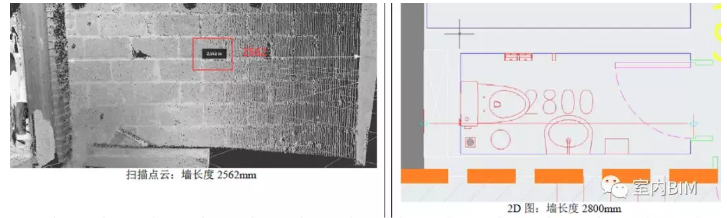

图纸2800mm，现场2562mm：

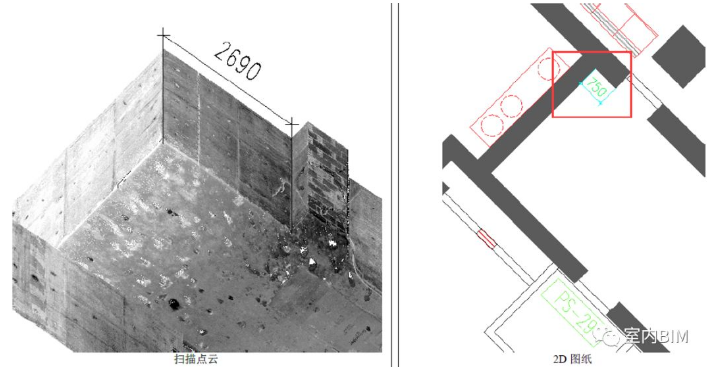

图纸750mm，现场2680mm：

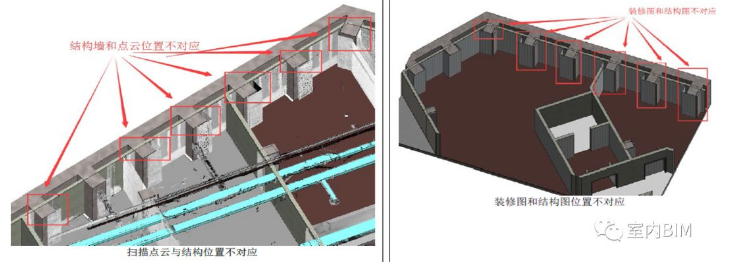

d.结构柱位置和设计不符：

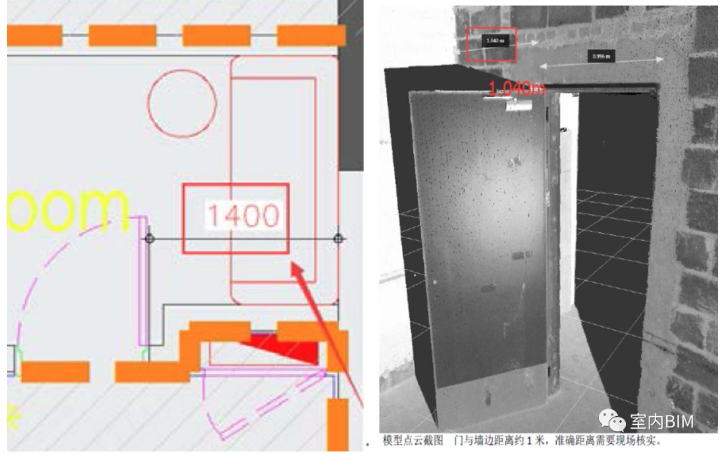

e.门、窗位置和设计不符：图纸1400mm，现场1040mm

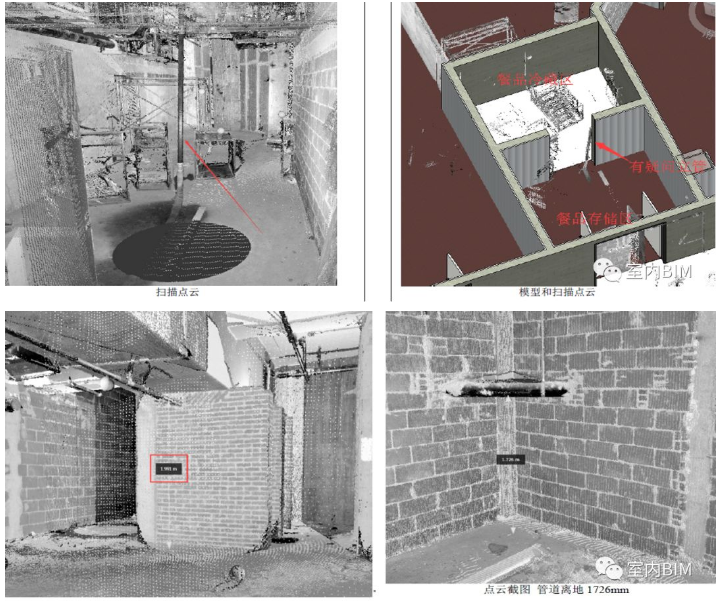

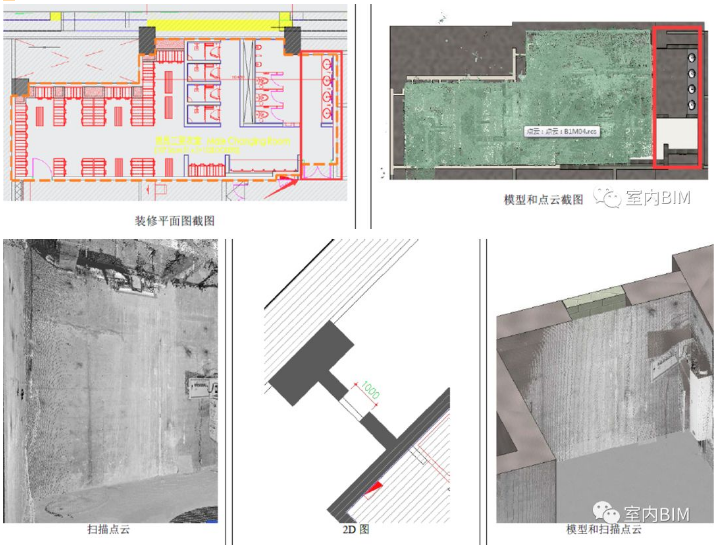

f.多余墙体，缺少墙体

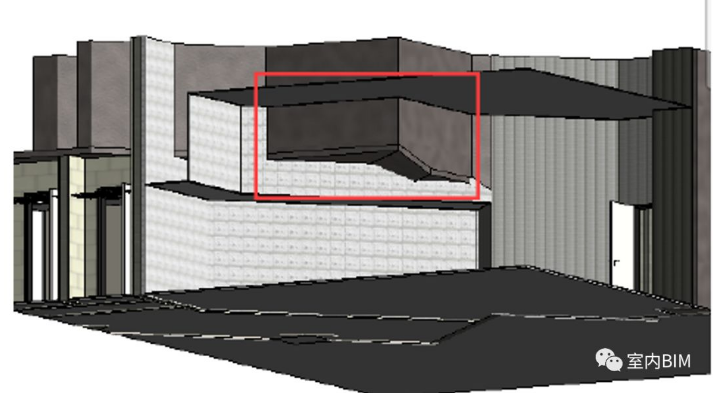

g.天花设计未考虑到现有结构

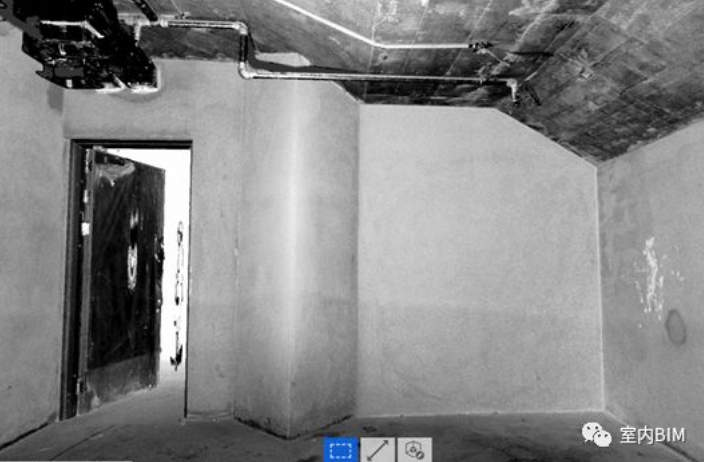

h.异常管道：位置异常管、过低管
在进行装修前，借助点云数据和BIM技术，能帮助优化二次机电设计、天花设计、装修设计等，减少设计变更，节约成本，是值得推广的。
